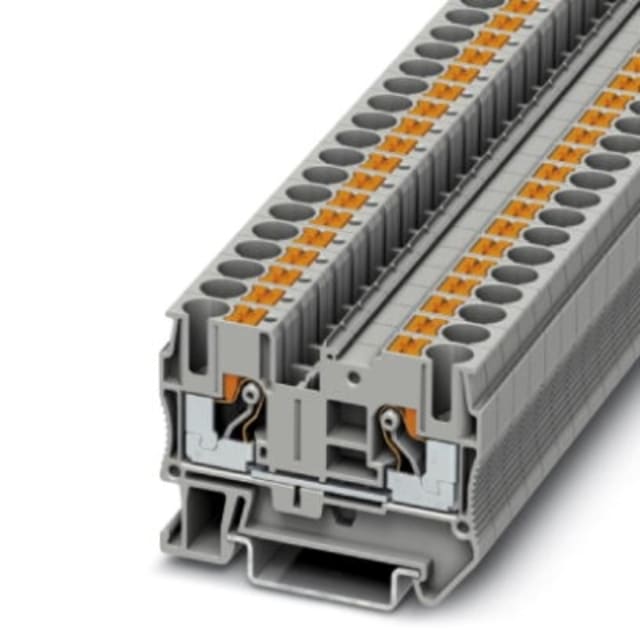

Bloc de jonction simple Push-in gris 0,5-10 mm² 3211813

Bloc de jonction Push-in pour câblage traversant sur rail DIN

Ce bloc de jonction simple gris est conçu pour réaliser des liaisons traversantes nettes et rapides dans les armoires, coffrets et ensembles de distribution. Son format compact s’intègre sur rail DIN 35 mm et permet de raccorder deux conducteurs sur un seul étage, avec une implantation claire et rationnelle dans les montages de câblage courant.

Connexion Push-in sans outil pour un gain de temps au câblage

La technologie Push-in permet l’insertion directe du conducteur rigide ou préparé sans outil, ce qui facilite les opérations de raccordement en série et accélère le montage. Ce principe est particulièrement intéressant pour les tableaux électriques et les installations où la rapidité d’exécution, la régularité du geste et la bonne tenue du conducteur sont recherchées.

Plage de section adaptée aux besoins courants en installation

Le bloc accepte une section de conducteur monofilaire de 0,5 à 10 mm², avec une section de référence de 6 mm². Pour les conducteurs souples avec embout, la plage indiquée est de 0,5 à 6 mm². Cette polyvalence permet de traiter aussi bien les circuits de commande que les départs de puissance modérée, tout en gardant une continuité de gamme cohérente dans le coffret.

Capacité électrique pensée pour les circuits jusqu’à 41 A

Avec une intensité nominale de 41 A et une tension nominale de 1000 V, ce bloc de jonction répond aux besoins de nombreux montages de distribution et de raccordement. Il convient lorsqu’il faut assurer une liaison traversante compacte, lisible et correctement dimensionnée, sans surcharger l’encombrement sur le rail.

Encombrement compact pour optimiser la place dans le coffret

Sa largeur de 8,2 mm, pour une hauteur d’environ 57,725 mm, permet d’organiser les rangées de borniers de manière dense sans compliquer l’accès au câblage. Ce gabarit est bien adapté aux armoires où chaque module compte, en particulier lorsque plusieurs départs doivent être regroupés sur une même zone de rail DIN.

Compatibilité aluminium et cuivre pour plus de souplesse en raccordement

Ce modèle est indiqué comme adapté aux matériaux conducteurs aluminium et cuivre. Cet atout facilite son intégration dans des environnements techniques où la nature des conducteurs peut varier selon les circuits ou les contraintes du chantier, tout en conservant un même principe de connexion sur la rangée de borniers.

Tenue en température et usage technique en environnement exigeant

La température de service annoncée de -60 à 105 °C en fait un bloc de jonction adapté aux installations exposées à des conditions thermiques étendues. Pour l’installateur comme pour l’intégrateur de coffrets, cela apporte une marge d’usage intéressante dans les applications industrielles, techniques ou d’équipement où la stabilité du raccordement doit être conservée sur une large plage de fonctionnement.

Un choix pertinent pour une distribution propre et facilement repérable

Sa finition grise convient parfaitement à la structuration visuelle des rangées de bornes dans les ensembles de câblage. Ce type de bloc de jonction simple est particulièrement indiqué pour créer des liaisons traversantes propres, homogènes et faciles à organiser, avec un montage sur rail DIN standard et une technologie Push-in bien adaptée aux opérations de câblage répétitives.
