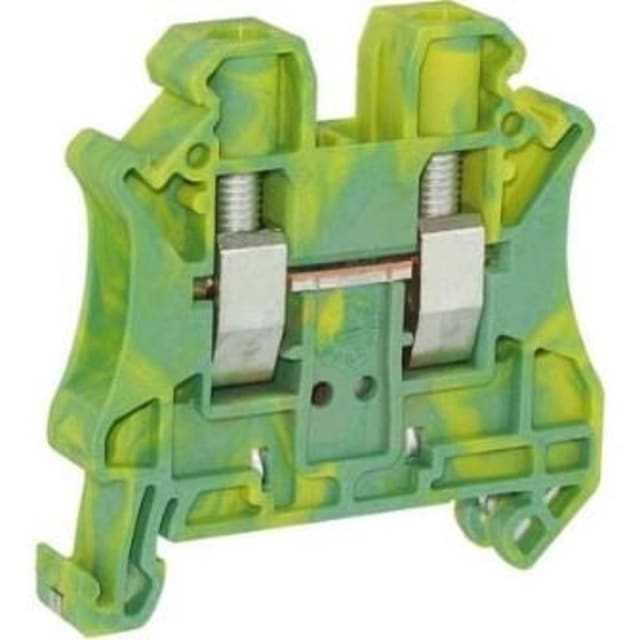

Borne de terre à vis pour raccordement sur rail DIN

Ce bloc de jonction de terre à vis est conçu pour le raccordement simple et net des conducteurs de protection dans les armoires, coffrets et ensembles de distribution. Son montage sur rail DIN 35 mm permet une intégration rapide dans les installations de câblage courantes, avec une mise à la terre directement assurée par le pied de contact sur le rail. Ce format répond aux besoins des tableaux où l’on recherche une borne de terre compacte, lisible et adaptée aux câblages de protection.

Connexion à vis précise pour conducteurs de 0,2 à 10 mm²

Cette borne accepte les conducteurs monofilaire, multifilaire et souples dans une plage de section de 0,2 à 10 mm², ce qui la rend polyvalente pour de nombreuses configurations de câblage. Pour les conducteurs souples avec embout, la plage indiquée couvre jusqu’à 6 mm² selon le type de gaine. Le raccordement à vis sur les deux points de connexion convient particulièrement aux installateurs qui souhaitent un serrage mécanique franc et un repérage clair des départs de terre dans le bornier.

Format compact pour borniers organisés et gain de place

Avec une largeur de 8,2 mm, une hauteur de 47,7 mm et une profondeur de 46,9 mm, cette borne de terre s’intègre facilement dans les rangées de borniers lorsque l’espace disponible est compté. Sa conception à 1 étage avec 2 points de connexion permet d’optimiser l’implantation dans le coffret tout en conservant une lecture simple du câblage. C’est une solution adaptée pour structurer proprement la distribution des conducteurs de protection sans encombrer le rail.

Repérage immédiat des circuits de protection

Sa couleur vert/jaune permet d’identifier immédiatement la fonction de mise à la terre au sein du bornier. Ce repérage visuel facilite l’intervention lors du câblage, de la maintenance ou de l’extension d’une installation. Pour les intégrateurs et tableautiers, cette identification nette aide à sécuriser l’organisation des connexions et à limiter les confusions entre bornes de passage et bornes dédiées au conducteur de protection.

Adaptée aux environnements techniques exigeants

Cette borne est prévue pour fonctionner sur une large plage de température de service allant de -60 à 110 °C. Elle convient ainsi aux installations électriques soumises à des conditions thermiques étendues, que ce soit dans des équipements industriels, des coffrets techniques ou des ensembles de distribution exposés à des variations importantes. Ce positionnement en fait un composant pertinent pour les applications où la tenue en service du matériel de raccordement doit rester compatible avec un environnement contraignant.

Montage fonctionnel dans les ensembles de connexion et câblage

Le bloc se destine aux applications de connexion et câblage nécessitant une borne de terre dédiée, montée sur rail DIN NS 35/7,5 ou NS 35/15. Son principe de raccordement en fait un choix cohérent pour les tableaux électriques, armoires de commande, coffrets de répartition et sous-ensembles de machine. La borne contribue à centraliser les conducteurs de protection dans un point clairement identifié, ce qui simplifie la lecture globale du bornier.

Point d’attention pour une composition complète du bornier

Cette borne nécessite une plaque de fermeture dans la composition de l’ensemble, point important à anticiper lors de la préparation du bornier. Cet élément est à prendre en compte pour finaliser une implantation propre et cohérente, notamment dans les montages en série avec d’autres bornes sur rail. Pour l’acheteur, cela permet de préparer une configuration complète dès la commande et d’éviter les oublis au moment de l’assemblage.
