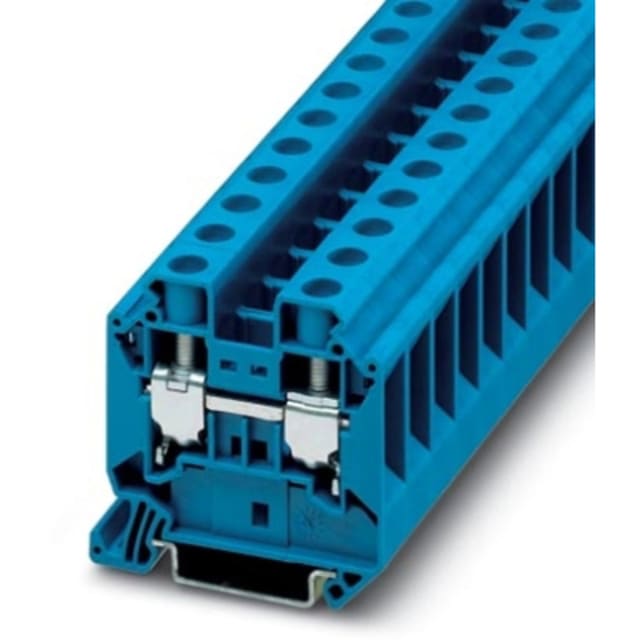

Bloc de jonction vissé simple bleu 1,5-25 mm² 3044209

Bloc de jonction vissé simple pour raccordements de puissance sur rail DIN

Ce bloc de jonction vissé simple est conçu pour réaliser un raccordement traversant propre et lisible dans les tableaux, armoires et ensembles de câblage. Son montage sur rail DIN 35 mm facilite l’intégration dans les installations standardisées, tout en offrant une connexion directe entre deux conducteurs. Sa couleur bleue permet une identification rapide dans les montages où le repérage des circuits est essentiel.

Plage de sections large pour une utilisation souple en câblage

Ce modèle accepte des conducteurs monofilaire de 1,5 à 25 mm² ainsi qu’une plage équivalente pour les conducteurs à brins fins sans gaine. Il peut également recevoir des conducteurs multifilaires de 1 à 6 mm². Cette amplitude de raccordement permet de couvrir aussi bien des besoins de distribution que des liaisons de puissance intermédiaires, avec une borne adaptée aux sections courantes rencontrées en environnement industriel et tertiaire.

Raccordement à vis stable et adapté aux conducteurs cuivre ou aluminium

Le principe de raccordement à vis sur les deux points de connexion convient aux professionnels recherchant une technologie simple à mettre en œuvre et largement utilisée en armoire électrique. Le bloc est indiqué pour les matériaux conducteurs aluminium et cuivre, ce qui apporte davantage de souplesse au moment du choix des conducteurs. La borne est prévue pour raccorder deux conducteurs identiques dans un format compact et fonctionnel.

Caractéristiques électriques adaptées aux circuits jusqu’à 1000 V

Avec une tension de dimensionnement de 1000 V et un courant nominal de 76 A, ce bloc de jonction répond aux besoins de raccordement sur des circuits exigeant une tenue électrique élevée. Sa section de référence de 16 mm² le positionne clairement sur des usages où la continuité de liaison, la tenue au courant et la compatibilité avec des sections importantes sont recherchées dans un encombrement maîtrisé.

Format compact pour intégration efficace dans les coffrets

Grâce à sa largeur de 12,2 mm, sa hauteur de 55,5 mm et sa conception à un seul étage, cette borne traversante s’intègre facilement dans les rangées de borniers lorsque l’espace disponible doit être optimisé. Elle comporte 2 points de connexion sur un niveau unique, ce qui simplifie la lecture du câblage et permet de structurer clairement les départs et arrivées dans le coffret.

Tenue en température pour environnements techniques exigeants

La borne est prévue pour une température de service de -60 à 110 °C, ce qui la rend adaptée aux environnements techniques soumis à des variations thermiques importantes. Cette plage d’utilisation permet de l’envisager dans de nombreuses applications de distribution et de raccordement, en atelier, en armoire ou dans des ensembles installés dans des conditions plus contraignantes.

Compatible avec les usages de repérage, de pontage et de test en ligne de borniers

Ce bloc de jonction s’inscrit dans une logique de câblage modulaire sur rail DIN, pratique pour constituer des ensembles de connexion ordonnés et évolutifs. Ce type de borne traversante est particulièrement pertinent lorsque l’on souhaite organiser des liaisons repérées, préparer des distributions par pontage et conserver une structure de bornier claire pour les opérations de contrôle, d’extension ou de maintenance.
