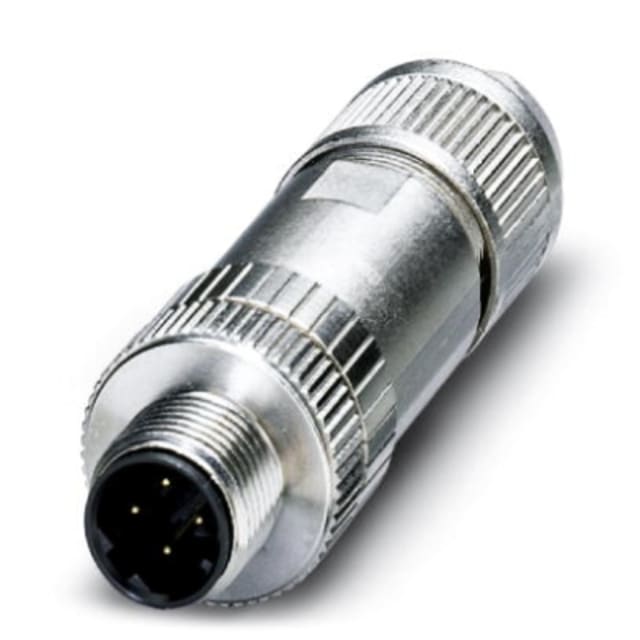

Connecteur M12 mâle droit blindé PROFINET 1554513

Connecteur M12 mâle droit blindé pour réseau PROFINET CAT5

Ce connecteur M12 mâle droit blindé est conçu pour les liaisons de données industrielles en environnement machine. Adapté aux réseaux PROFINET CAT5 jusqu’à 100 Mbit/s, il intègre un codage D en 4 pôles, particulièrement utilisé pour les transmissions Ethernet industrielles nécessitant un raccordement compact, stable et propre dans les installations automatisées.

Format M12 droit avec codage D pour l’intégration en connectique machine

Sa construction droite facilite le raccordement sur équipements, coffrets, capteurs, actionneurs ou interfaces réseau lorsque l’encombrement axial reste compatible avec l’installation. Le codage D permet d’identifier immédiatement son usage orienté données et d’éviter les confusions avec d’autres variantes M12 dédiées à l’alimentation ou à des signaux différents.

Blindage 360° pour une transmission de données maîtrisée en milieu industriel

Le blindage du connecteur contribue à la continuité de protection contre les perturbations électromagnétiques, un point essentiel sur les lignes de communication en atelier, en armoire ou sur machine. Ce type de conception convient particulièrement aux environnements où cohabitent automatismes, moteurs, variateurs et câblages de puissance, tout en conservant une connectique compacte au format M12.

Raccordement autodénudant rapide pour conducteurs de données

Le raccordement par technique à pince coupante, aussi appelé autodénudant, permet de connecter les conducteurs sans opération de dénudage classique fil par fil. Ce principe fait gagner du temps lors du montage et aide à obtenir une terminaison adaptée aux applications de terrain. Le connecteur accepte des câbles avec diamètre extérieur compris entre 4 et 8 mm, ce qui couvre de nombreux câbles de communication industrielle compatibles.

Caractéristiques électriques adaptées aux liaisons Ethernet industrielles

Ce modèle fonctionne avec une intensité nominale de 1,75 A et une tension nominale de 48 V, avec 4 contacts de commande et aucun contact de puissance. Il est donc pensé pour le transport de données plutôt que pour l’alimentation. Sa configuration répond aux besoins des architectures PROFINET 100 Mbit/s où la régularité du raccordement et la bonne identification du connecteur sont déterminantes au moment de l’installation ou de la maintenance.

Construction métallique compacte pour usage en environnement contraignant

Le boîtier en zinc avec surface de contact nickelée participe à une réalisation robuste et adaptée aux contraintes mécaniques courantes en milieu industriel. La matière isolante classée UL 94 V0 constitue également un point important pour les applications techniques exigeant une connectique appropriée aux environnements d’équipements et de machines.

Protection IP67 et tenue en température pour installation sur le terrain

Une fois monté, ce connecteur atteint un indice de protection IP67, utile pour les applications exposées à la poussière ou aux projections d’eau. Sa plage de fonctionnement monte jusqu’à 85 °C, ce qui permet son intégration dans de nombreuses installations industrielles soumises à des conditions d’exploitation soutenues. Avec une catégorie de surtension II, un degré de pollution 3 et un minimum de 100 cycles d’insertion, il répond aux attentes d’une connectique de terrain destinée aux raccordements réguliers ou aux interventions de maintenance.

Un choix pertinent pour automatismes, interfaces réseau et câblage PROFINET

Ce connecteur M12 mâle droit blindé PROFINET convient pour la confection ou le remplacement d’une terminaison de câble sur réseau machine. Il s’adresse aux intégrateurs, tableautiers, mainteneurs et automaticiens recherchant un connecteur de données 4 pôles codé D, compatible avec les usages PROFINET CAT5, avec montage rapide, blindage intégré et format standardisé pour la connectique industrielle.
