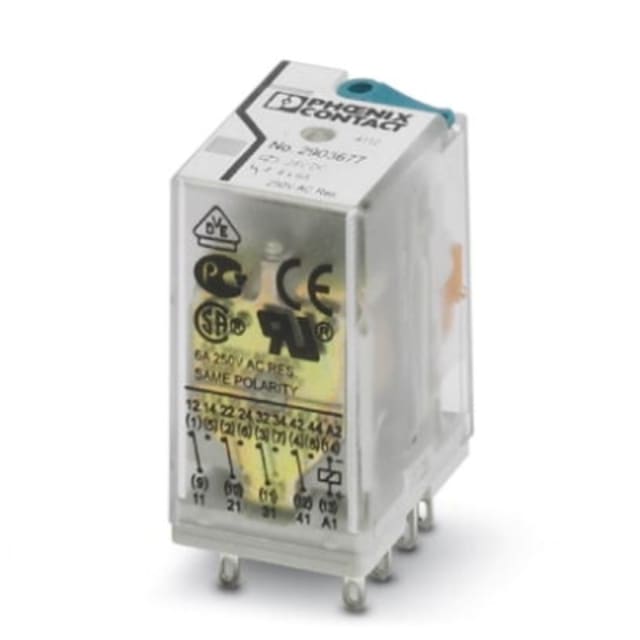

Relais industriel enfichable 4 contacts inverseurs 2903677

Relais industriel enfichable 4 contacts inverseurs pour automatisme et interface de puissance

Ce relais industriel enfichable 4 contacts inverseurs est conçu pour les applications d’interface et de commutation en environnement industriel. Il permet de piloter plusieurs circuits à partir d’une commande 24 V DC, avec une configuration 4 inverseurs particulièrement utile pour la séparation des signaux, la duplication d’ordres ou la gestion simultanée de plusieurs fonctions. Son format compact facilite l’intégration dans les armoires et ensembles de commande où la densité de câblage doit rester maîtrisée.

Commande 24 V DC avec large plage de fonctionnement

La bobine fonctionne en 24 V DC avec une plage d’alimentation étendue de 18,7 à 46,8 V DC, ce qui apporte une bonne souplesse d’exploitation sur les circuits de commande. Le relais est de type monostable et polarisé, avec repérage A1+ et A2-. Cette conception convient aux installations de pilotage industriel recherchant une commutation nette et reproductible à partir d’une alimentation continue standard.

4 contacts inverseurs 6 A pour une commutation polyvalente

Avec ses 4 contacts inverseurs et son courant nominal de 6 A, ce relais répond aux besoins de commutation de charges de commande, de report d’état ou d’isolement fonctionnel entre différents circuits. Cette architecture 4RT permet de gérer plusieurs lignes avec un seul relais, ce qui simplifie la conception des interfaces. Le raccordement à broches confirme son usage comme relais enfichable, pratique pour les opérations de maintenance et de remplacement sur embase compatible.

Éléments intégrés utiles au câblage et à l’exploitation

Le relais intègre une LED d’état jaune, un bouton de test, une diode de roue libre et un indicateur mécanique de position de commutation. Ces éléments améliorent la lisibilité en exploitation et rendent les contrôles plus rapides lors de la mise en service ou du diagnostic. La LED permet d’identifier immédiatement l’état de la bobine, tandis que le bouton de test facilite les vérifications fonctionnelles sans modifier l’architecture de commande.

Format compact pour coffrets et interfaces de relais

Avec des dimensions de 21,2 mm de largeur, 27,5 mm de hauteur et 35,6 mm de profondeur, ce relais industriel enfichable trouve facilement sa place dans les coffrets, platines et interfaces de relais où l’espace est compté. Son encombrement réduit est un atout pour les tableaux regroupant plusieurs relais de commande, tout en conservant une lecture claire des composants et une implantation rationnelle.

Caractéristiques électriques adaptées aux usages industriels courants

Ce modèle accepte une tension de commutation jusqu’à 250 V AC/DC et convient aux fonctions de commutation usuelles dans les systèmes d’automatisme, de contrôle et d’interface. Son courant d’appel maximal peut atteindre 16 A sur 20 ms sur contact NO, ce qui élargit son intérêt pour certaines charges au démarrage. Le relais dispose en outre d’un temps de réponse typique de 13 ms et d’un temps de retombée typique de 14 ms, des valeurs adaptées aux séquences de commande standard.

Relais seul à associer à son socle compatible

Ce produit est livré sans socle, ce qui permet de sélectionner l’embase adaptée à l’architecture retenue. Il s’intègre dans une logique de relais d’interface modulaire, pertinente pour les armoires évolutives ou les remplacements ciblés. Pour éviter toute erreur au moment de l’équipement, il convient de bien prévoir un support compatible avec relais enfichable à raccordement par broches.
