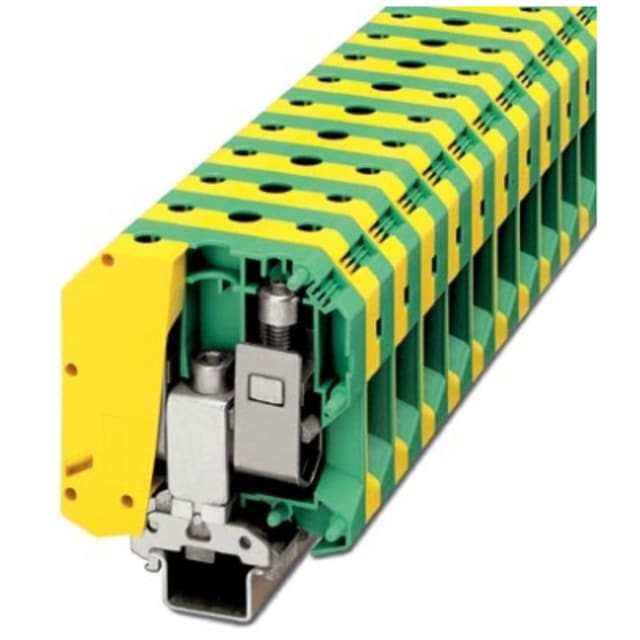

Bloc de jonction terre à vis 25-95 mm² USLKG 95 0441041

Bloc de jonction de terre à vis pour conducteurs de forte section

Le bloc de jonction terre à vis USLKG 95 est conçu pour le raccordement de conducteurs de protection de 25 à 95 mm² sur rail DIN 35 mm. Sa configuration en vert/jaune permet une identification immédiate de la fonction de mise à la terre dans les armoires, tableaux et ensembles de distribution. Ce modèle répond aux besoins des installations où des sections importantes doivent être raccordées proprement, avec une implantation claire et adaptée aux circuits de terre.

Raccordement vissé adapté aux câbles monofiliaires et multibrins

Ce bornier de terre accepte les conducteurs monofiliaires de 25 à 95 mm² ainsi que les conducteurs multibrins et à brins fins de 35 à 95 mm², avec ou sans gaine selon les configurations prévues. Le raccordement à vis sur les deux points de connexion en fait une solution pertinente pour les câbles de puissance et de protection nécessitant un serrage direct sur une plage de section élevée. Il convient particulièrement lorsque l’objectif est de raccorder des conducteurs de terre de manière nette et lisible dans un coffret ou sur une rangée de borniers.

Connexion de protection avec 2 points de raccordement sur 1 étage

Le produit dispose d’un étage unique avec 2 points de connexion, ce qui facilite la continuité du conducteur de protection sur la ligne de bornes. Cette architecture simple permet de relier efficacement l’arrivée et le départ d’un conducteur de terre sans multiplier les accessoires ni complexifier l’implantation. Pour l’intégrateur comme pour le mainteneur, cela contribue à une organisation plus directe du câblage sur rail.

Montage sur rail DIN 35 mm pour intégration en tableau

Prévu pour une installation sur rail DIN 35 mm, ce bloc de jonction terre s’intègre facilement dans les armoires électriques, coffrets de distribution et ensembles de raccordement. Son format avec largeur de 25 mm et dimensions de 83 x 83 mm aide à prévoir l’encombrement avec précision lors de la conception de la rangée de bornes. Il constitue ainsi un choix cohérent pour les montages nécessitant un bornier de terre de grande capacité dans un espace maîtrisé.

Conception pensée pour les environnements techniques exigeants

Avec une plage de température de service de -60 à 110 °C, ce bornier de mise à la terre est adapté aux environnements techniques où les variations thermiques doivent être prises en compte dans le choix des composants. Son corps isolant est conçu pour un usage en appareillage modulaire de raccordement, avec une exécution orientée installation électrique industrielle et tertiaire. L’ensemble convient aux applications où la tenue du raccordement et la compatibilité avec des conducteurs de forte section sont déterminantes.

Repérage clair de la fonction terre dans les ensembles de raccordement

La finition vert/jaune permet d’identifier immédiatement la fonction de protection, ce qui simplifie le repérage visuel lors du câblage, du contrôle et des interventions de maintenance. Dans une rangée de bornes, ce code couleur améliore la lecture de l’installation et aide à distinguer rapidement les circuits de terre des autres potentiels. C’est un point important pour garder un tableau plus lisible, surtout lorsque plusieurs sections et fonctions cohabitent.

Un bornier de terre adapté aux installations de distribution et de puissance

Ce bloc de jonction de terre à vis est particulièrement indiqué pour les installations de distribution électrique, les armoires de commande, les coffrets techniques et les ensembles de raccordement où la mise à la terre doit être assurée avec des conducteurs de section élevée. Grâce à sa plage de raccordement étendue, son montage sur rail DIN et sa conception en 2 connexions, il répond aux besoins des professionnels recherchant un bornier de terre fonctionnel pour des montages structurés, propres et adaptés aux contraintes de câblage en forte section.
