Porte-schémas acier pour porte 800 mm NSYSDP8M

Porte-schémas acier pour porte de coffret 800 mm

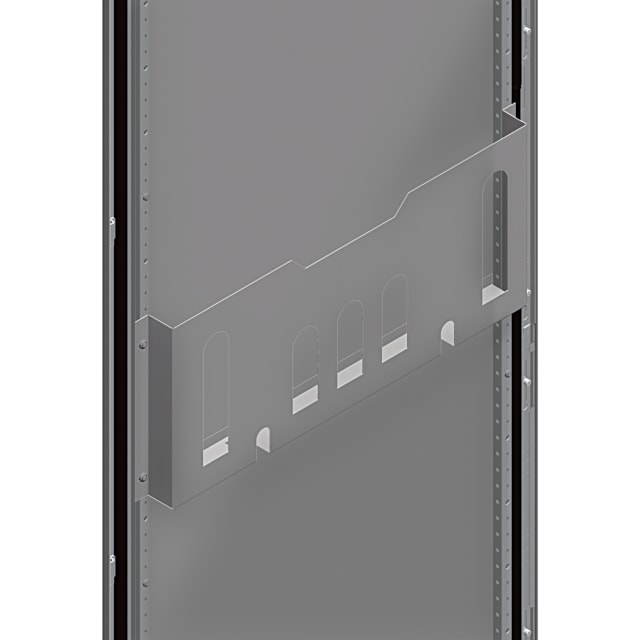

Ce porte-schémas acier est conçu pour équiper une porte de coffret de largeur 800 mm dans les ensembles de distribution et d’automatisme. Il permet de conserver à l’intérieur de l’armoire les documents utiles à l’exploitation et à la maintenance, comme les schémas électriques, repérages ou consignes d’intervention. Son format est adapté à une intégration propre dans les coffrets de la gamme Spacial SM.

Montage prévu pour les armoires Spacial SM et SF

Cette version est destinée au montage sur cadre de renfort de porte. Cette configuration facilite l’intégration dans les coffrets compatibles sans encombrer inutilement l’espace utile de l’enveloppe. Le support est prévu pour un montage direct et pour une implantation cohérente avec les portes d’armoires de largeur 800 mm, ce qui simplifie le choix de l’accessoire lors de la préparation d’un tableau ou d’un coffret de distribution.

Construction métallique pour un usage en environnement technique

Réalisé en métal avec une finition peinte gris RAL 7035, ce porte-schémas s’accorde visuellement avec les enveloppes électriques courantes de même teinte. Sa conception en acier en fait un accessoire pertinent pour les installations où l’on recherche une solution homogène avec la porte et la structure du coffret. L’absence de partie transparente permet de protéger le contenu de la vue directe tout en gardant les documents facilement accessibles à l’ouverture de la porte.

Dimensions adaptées à une intégration nette sur porte

Avec une largeur de 800 mm, une hauteur de 282 mm et une profondeur de 65 mm, ce porte-schémas est dimensionné pour recevoir la documentation de l’armoire sans gêner l’organisation générale de la porte. Son gabarit convient aux ensembles où le rangement des schémas doit rester clair, stable et bien positionné. C’est un choix utile pour maintenir les documents techniques au plus près de l’équipement concerné.

Réglage en hauteur pour une implantation plus souple

Le porte-schémas peut être réglé en hauteur par pas de 25 mm sur la porte. Ce point est particulièrement intéressant lorsque d’autres accessoires sont déjà présents sur le cadre de renfort ou lorsque l’on souhaite optimiser la position du rangement documentaire selon la configuration interne du coffret. Cette souplesse aide à conserver une porte bien organisée, notamment dans les tableaux de distribution et armoires de commande.

Un accessoire pratique pour la maintenance et le repérage

Le rangement des schémas directement dans le coffret améliore la lisibilité des interventions et le confort de maintenance. Les plans, notices de câblage ou relevés de repérage restent disponibles au bon endroit, sans risque de dispersion dans l’atelier ou sur chantier. Pour les intégrateurs, tableautiers et électriciens, ce type d’accessoire contribue à une exploitation plus structurée du coffret au quotidien.

Une solution cohérente pour tableaux, coffrets et distribution électrique

Dans un environnement de tableaux électriques, de protections et de distribution, ce porte-schémas acier pour porte 800 mm répond à un besoin simple mais essentiel : garder la documentation embarquée avec l’installation. Il convient particulièrement aux montages soignés où chaque accessoire participe à une implantation claire, fonctionnelle et professionnelle de l’armoire électrique.
