Tête à clé 455, 2 positions fixes, retrait à droite

Choisir une tête à clé pour la commande

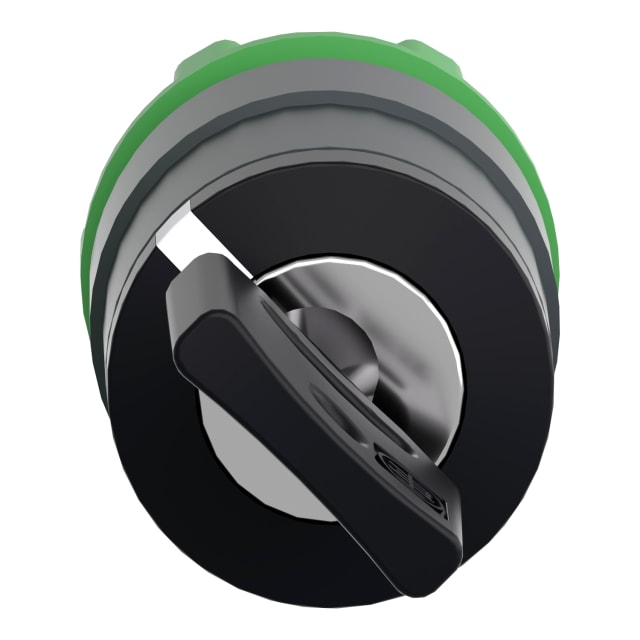

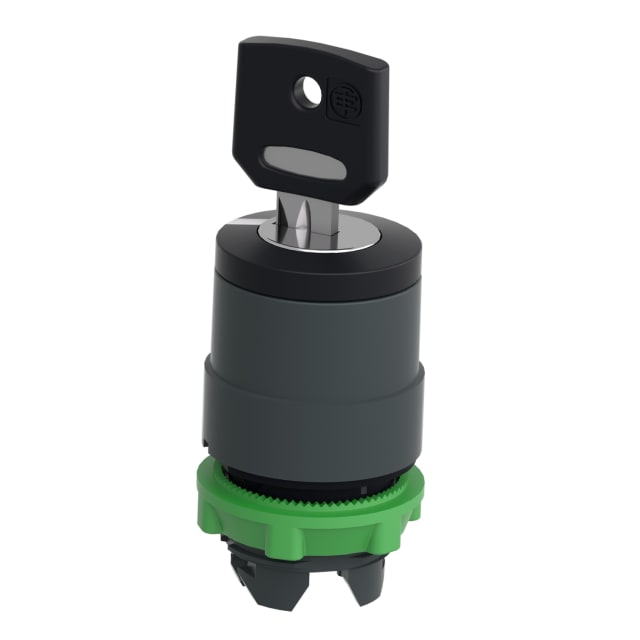

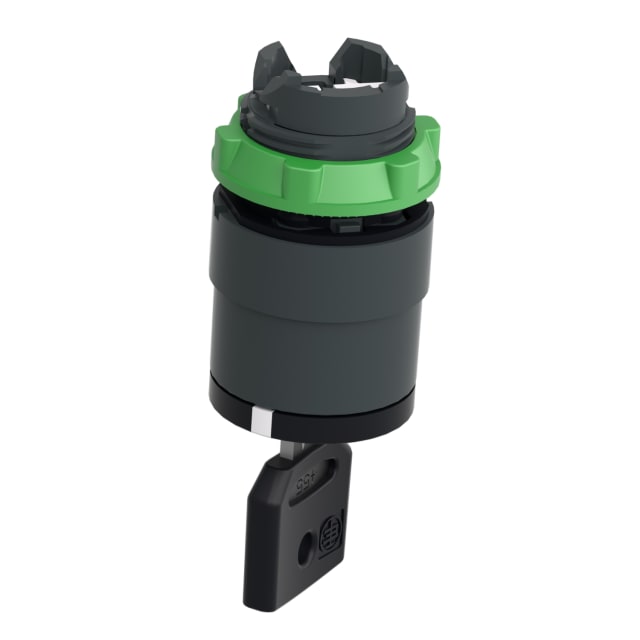

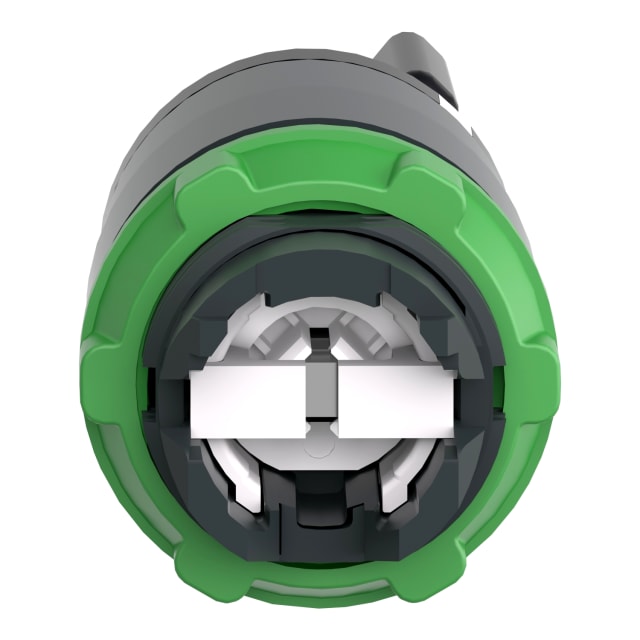

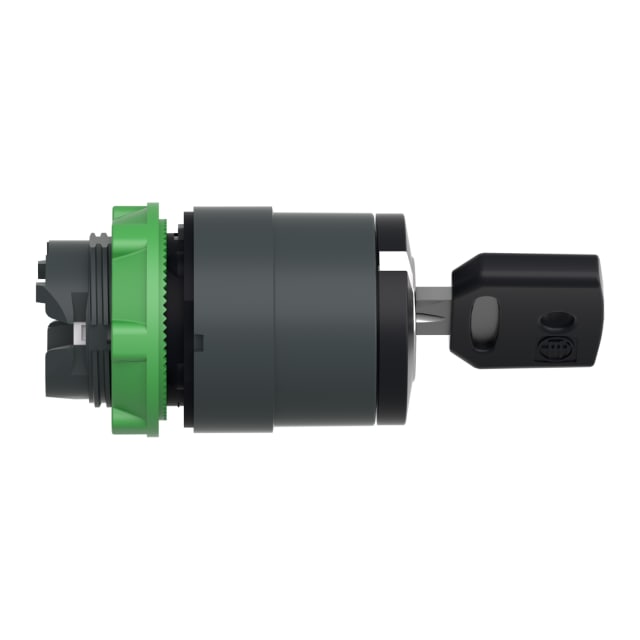

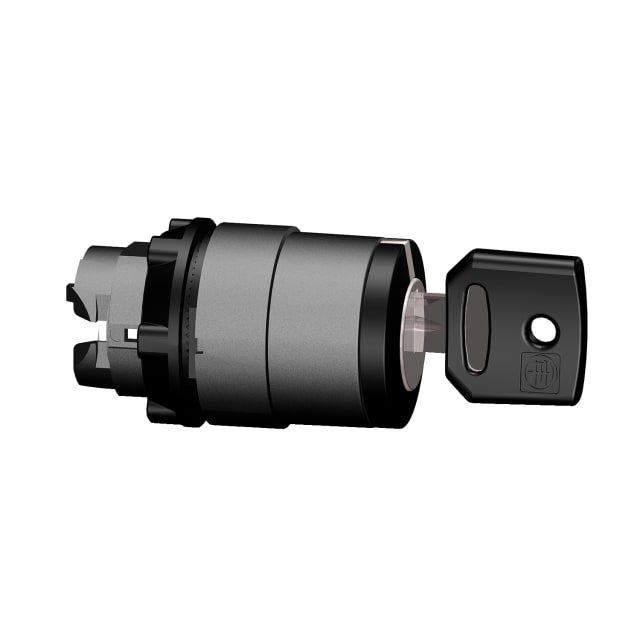

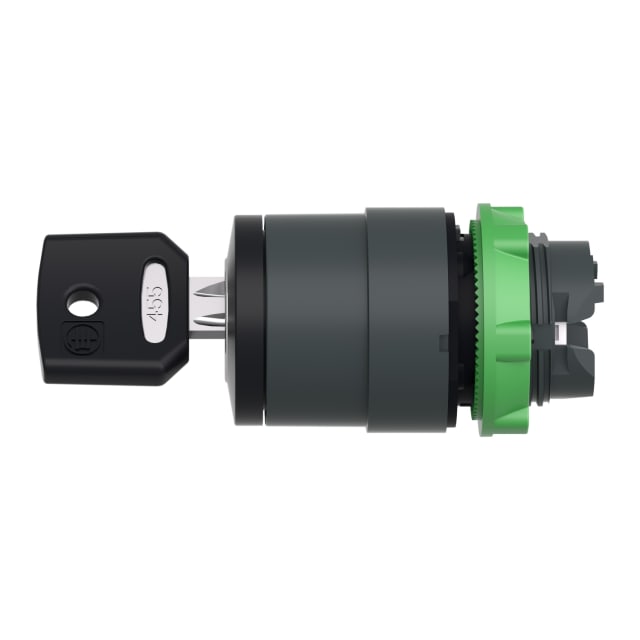

ZB5AG02 est une tête de sélecteur à clé de la gamme Harmony XB5. Elle constitue l’élément de commande visible d’une unité à composer, avec une tête noire non lumineuse et une collerette plastique gris foncé. Les blocs de contacts et les éléments d’assemblage se choisissent selon l’unité complète et la fonction recherchée.

Deux positions qui restent sélectionnées

Le mécanisme possède deux positions maintenues, avec un angle de 90° entre les positions décrit dans la fiche fabricant. La tête ne revient donc pas automatiquement par ressort. Cette caractéristique permet de sélectionner un état de commande ; le comportement électrique final dépend des blocs de contacts montés derrière la tête.

Retirer la clé en position droite

Cette référence utilise une clé numéro 455 avec retrait uniquement en position droite, selon la fiche exacte ZB5AG02. La position de retrait doit être vérifiée lors du choix, car d’autres variantes de la gamme permettent un retrait différent. Le numéro de clé et la position de retrait sont deux caractéristiques distinctes.

Préparer le montage au format de vingt-deux millimètres

Le format nominal de fixation indiqué par Schneider est de 22 mm ; la caractéristique fournisseur donne un percement de 22,5 mm. Vérifiez le dessin de montage de l’unité compatible pour préparer le panneau. Les dimensions hors tout CAO annoncées pour la tête sont de 29 × 29 × 72 mm.

Vérifier les conditions de l’unité assemblée

La plage de fonctionnement annoncée s’étend de −40 à +70 °C et la fiche cite une protection frontale IP66. Ces caractéristiques doivent être considérées avec le montage prévu et les éléments compatibles de la commande. La tête seule ne définit pas le nombre de contacts, leur câblage ni une fonction de sécurité complète de la machine.
