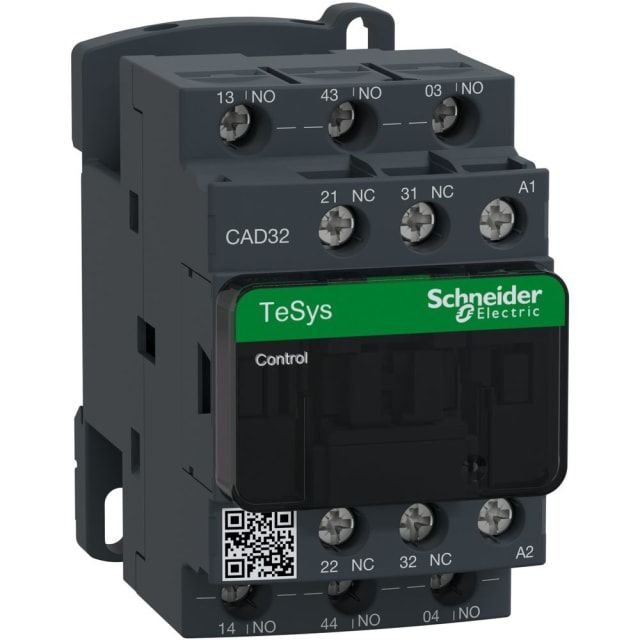

Contacteur auxiliaire 3NO 2NC 10A 230V AC CAD32P7

Contacteur auxiliaire 3NO 2NC 10A 230V AC pour circuits de commande

Ce contacteur auxiliaire TeSys Control Relays est conçu pour la commutation et la multiplication d’ordres dans les circuits de commande. Sa configuration 3 contacts NO + 2 contacts NC permet de gérer plusieurs informations de pilotage, d’interverrouillage ou de signalisation avec un seul appareil. Avec une bobine de commande en 230 V AC 50/60 Hz et un courant assigné de 10 A, il s’intègre naturellement dans les armoires électriques, coffrets de distribution et ensembles de commande nécessitant un relais auxiliaire compact et lisible.

Configuration 3NO 2NC pratique pour les automatismes

La présence de 5 contacts auxiliaires au total, dont 3 fermeurs et 2 ouvreurs, facilite la création de logiques de commande claires dans les applications industrielles et tertiaires. Ce format est particulièrement adapté pour du report d’état, du chaînage de sécurités, du pilotage de relais intermédiaires, de voyants, de contacteurs de puissance ou d’équipements électromagnétiques. L’absence de contacts inverseurs oriente ce modèle vers les schémas qui demandent une répartition nette entre contacts de travail et contacts de repos.

Bobine 230V AC et pouvoir de commutation adapté au pilotage

Ce modèle fonctionne avec une tension de commande en courant alternatif 230 V à 50 Hz comme à 60 Hz. Il convient donc aux circuits de commande alimentés en tension AC standard. Son courant de service atteint 10 A, avec une tension de service pouvant aller jusqu’à 690 V AC, ce qui le destine au contrôle de charges électromagnétiques dans les catégories d’emploi de commande, plutôt qu’à l’alimentation directe de charges de puissance. C’est un choix pertinent pour structurer des automatismes propres, lisibles et évolutifs.

Raccordement à vis pour un câblage simple et net

Le raccordement du circuit auxiliaire se fait par bornes à vis, un format apprécié pour le câblage en tableau lorsqu’on recherche un serrage direct et une bonne tenue des conducteurs. Ce type de connexion convient aux interventions de maintenance, aux remplacements rapides et aux environnements où la clarté du repérage des fils est essentielle. Pour l’installateur, cela permet de réaliser un câblage ordonné dans les ensembles de distribution, les armoires de commande et les coffrets techniques.

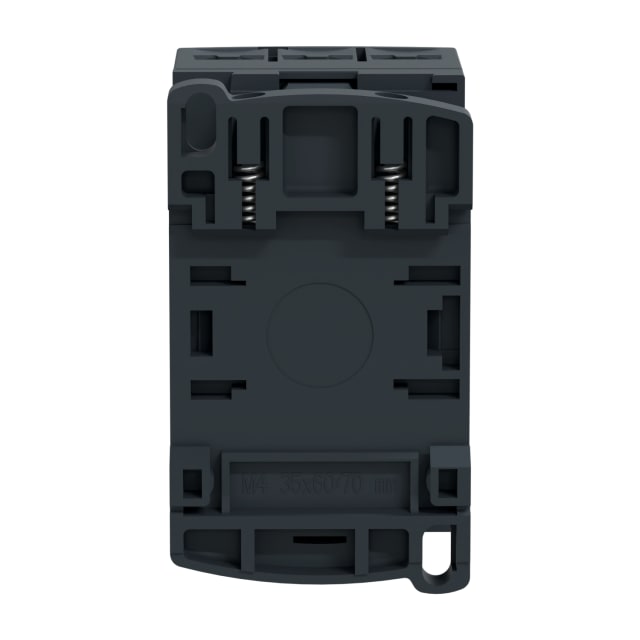

Montage rail DIN ou fixation par vis selon l’implantation

Grâce à son montage sur barre DIN ou par vis, ce contacteur auxiliaire s’adapte facilement aux différentes contraintes d’implantation. Il peut être clipsé dans un tableau modulaire ou fixé directement sur un support selon l’architecture de l’installation. Cette souplesse est utile aussi bien en création d’armoire qu’en rétrofit, lorsque l’espace disponible ou l’organisation interne impose une méthode de pose précise.

Format compact pour coffrets et armoires électriques

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 84 mm, ce contacteur auxiliaire offre un encombrement maîtrisé pour intégrer plusieurs fonctions de commande sans saturer le tableau. Son gabarit permet de conserver une implantation propre, même lorsque plusieurs relais, protections et appareillages doivent cohabiter dans un espace limité. C’est un avantage concret pour optimiser la densité de câblage tout en gardant une lecture claire des organes de commande.

Utilisation adaptée aux fonctions de report, interverrouillage et commande

Ce contacteur auxiliaire 230V AC 3NO 2NC trouve sa place dans de nombreux scénarios : duplication d’ordres, séparation des circuits de commande, gestion de retours d’information, interverrouillage électrique ou pilotage de plusieurs équipements à partir d’une même impulsion. Il répond bien aux besoins des tableautiers, mainteneurs et installateurs qui recherchent un appareil de commande auxiliaire capable d’ajouter des contacts disponibles sans complexifier inutilement le schéma.

Un choix précis pour compléter un ensemble TeSys Control Relays

Dans une logique de maintenance ou d’extension d’installation, ce modèle s’adresse aux professionnels qui veulent conserver une cohérence d’appareillage dans un ensemble de commande TeSys Control Relays. Son format, sa bobine en 230 V AC, sa configuration 3NO 2NC et son raccordement à vis en font une solution claire pour compléter un coffret de commande avec une fonction auxiliaire immédiatement exploitable, sans compromis sur la lisibilité du câblage ni sur la souplesse d’intégration.
