Contacteur auxiliaire 3NO 2NC 10A 48V AC CAD32E7

Contacteur auxiliaire 3NO 2NC 10A 48V AC pour circuits de commande

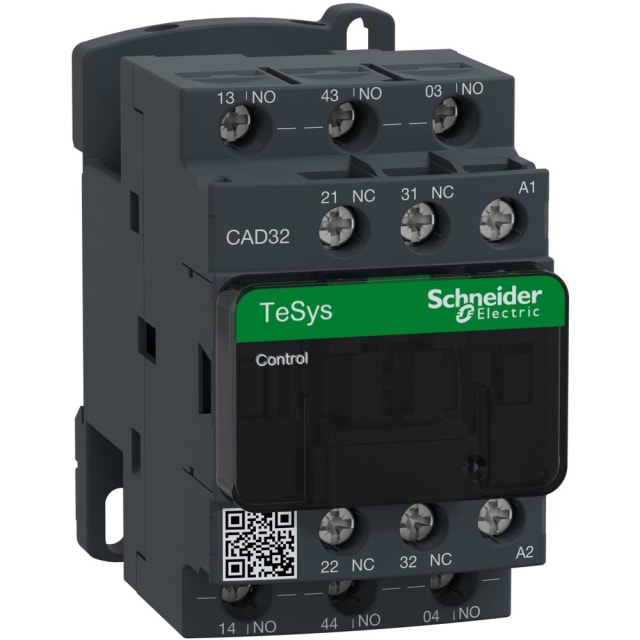

Le contacteur auxiliaire CAD32E7 de la gamme TeSys Control Relays est conçu pour la commande et l’interface de circuits auxiliaires en environnement industriel et tertiaire. Sa configuration 3 contacts normalement ouverts et 2 contacts normalement fermés permet de multiplier les reports d’état, les autorisations, les verrouillages électriques et les séquences de commande dans un encombrement compact. Avec une bobine 48 V AC 50/60 Hz et un courant de service de 10 A, il répond aux besoins courants des armoires de commande, tableaux électriques et automatismes.

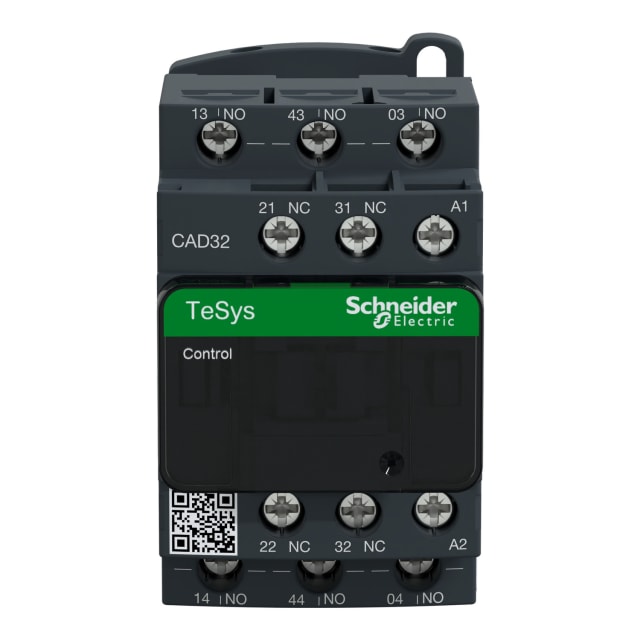

Configuration 3NO + 2NC pratique pour les logiques de commande

Sa composition de 5 contacts instantanés, répartis en 3NO + 2NC, facilite la réalisation de fonctions de signalisation, d’auto-maintien, d’interverrouillage et de pilotage de plusieurs organes depuis un même relais de commande. Ce format est particulièrement intéressant lorsque l’installation demande plusieurs informations de retour ou plusieurs ordres simultanés sans ajouter d’accessoires complémentaires. Il convient aux catégories d’utilisation AC-14, AC-15 et DC-13 pour les circuits de commande électromagnétiques.

Bobine 48 V AC 50/60 Hz adaptée aux installations de commande

Ce modèle fonctionne avec une tension de commande 48 V AC en 50 Hz comme en 60 Hz. Il s’intègre donc naturellement dans les schémas de commande utilisant cette tension normalisée, tout en évitant les erreurs de variante au moment du remplacement. Son comportement d’exploitation est adapté aux applications de commutation répétitives, avec une cadence pouvant atteindre 180 cycles par minute, ce qui le rend pertinent pour les automatismes sollicités de manière régulière.

Bornes à vis pour un câblage net et une maintenance facilitée

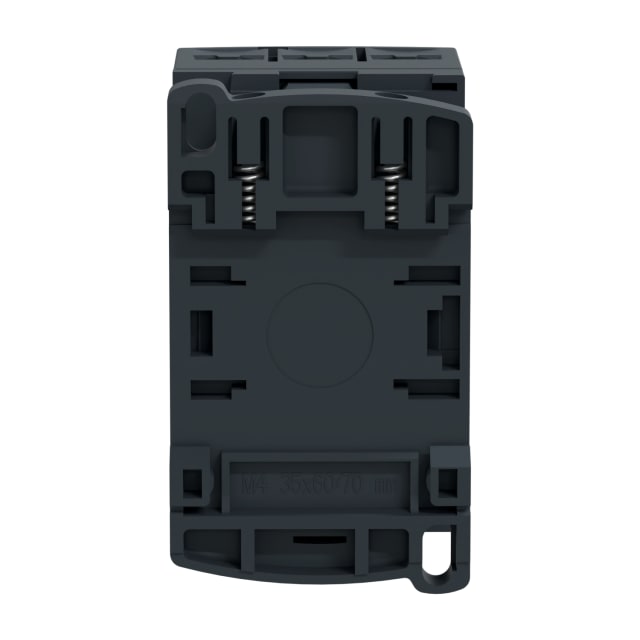

Le raccordement par bornes à vis permet un câblage direct, clair et robuste dans les coffrets et armoires. Ce type de connexion convient aussi bien aux conducteurs souples qu’aux conducteurs rigides selon les sections prévues par le fabricant. En maintenance, cette technologie reste appréciée pour la simplicité de contrôle du serrage, la lisibilité des départs et la rapidité de remplacement. Le montage s’effectue sur rail DIN ou par vis, ce qui apporte de la souplesse lors de l’implantation dans le tableau.

Format compact pour tableaux et coffrets électriques

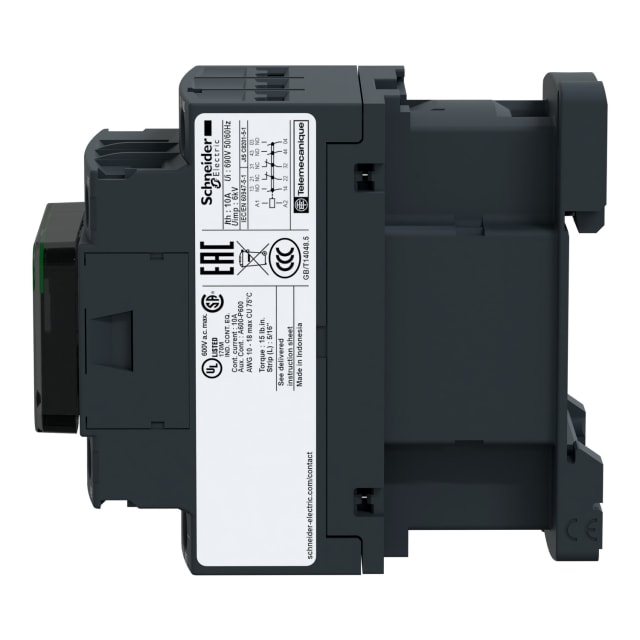

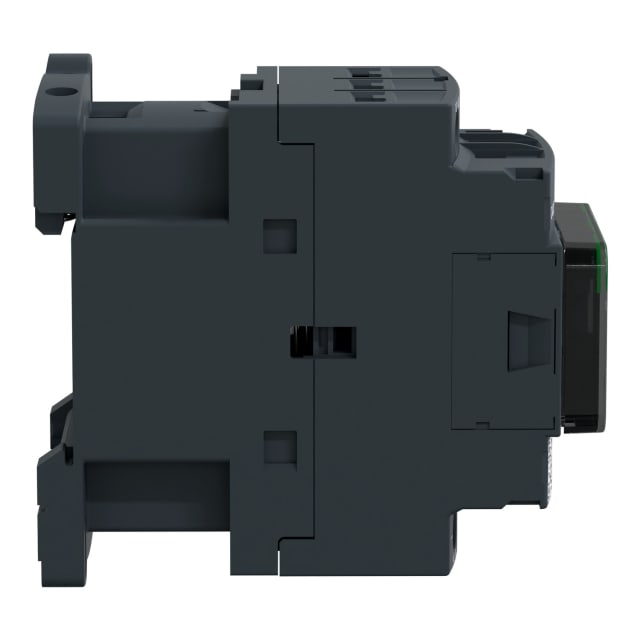

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 84 mm, ce contacteur auxiliaire TeSys prend peu de place tout en offrant cinq contacts intégrés. Ce gabarit compact aide à optimiser l’espace dans les tableaux de distribution électrique et les armoires de commande, notamment lorsque plusieurs fonctions de relais doivent être regroupées sur une même rangée. Son implantation est cohérente avec les ensembles de commande où la densité de câblage doit rester maîtrisée.

Caractéristiques électriques utiles pour une intégration maîtrisée

Le CAD32E7 accepte une tension d’emploi jusqu’à 690 V AC et présente un courant thermique conventionnel de 10 A. Il dispose également d’une tenue aux impulsions de 6 kV, d’un courant de courte durée admissible et d’une tension minimale de commutation adaptée aux circuits auxiliaires faiblement chargés. Ces données en font un composant pertinent pour les fonctions de commande, de report et d’interface, là où la stabilité des états de contact et la cohérence avec le reste de l’appareillage sont essentielles.

Usage en armoire de commande, automatisme et distribution électrique

Ce contacteur auxiliaire trouve naturellement sa place dans les tableaux électriques, coffrets de commande, équipements de distribution et ensembles automatisés. Il peut être utilisé pour piloter des relais, voyants, contacteurs, entrées d’automates ou fonctions de signalisation, dès lors que les caractéristiques du circuit correspondent à ses performances. Son architecture 3NO 2NC est particulièrement utile lorsqu’un seul appareil doit centraliser plusieurs ordres de commande et plusieurs retours d’information.

Choix pertinent pour un remplacement à l’identique en TeSys Control Relays

Pour une maintenance ou une mise à niveau d’installation, ce modèle permet de retrouver une combinaison précise de contacts, une bobine 48 V AC et un raccordement à vis dans la série TeSys Control Relays. C’est un point important pour éviter les incompatibilités de câblage, d’encombrement ou de logique de commande. Pour l’acheteur professionnel, cela sécurise l’identification du bon contacteur auxiliaire et limite les adaptations sur site lors de l’installation.
