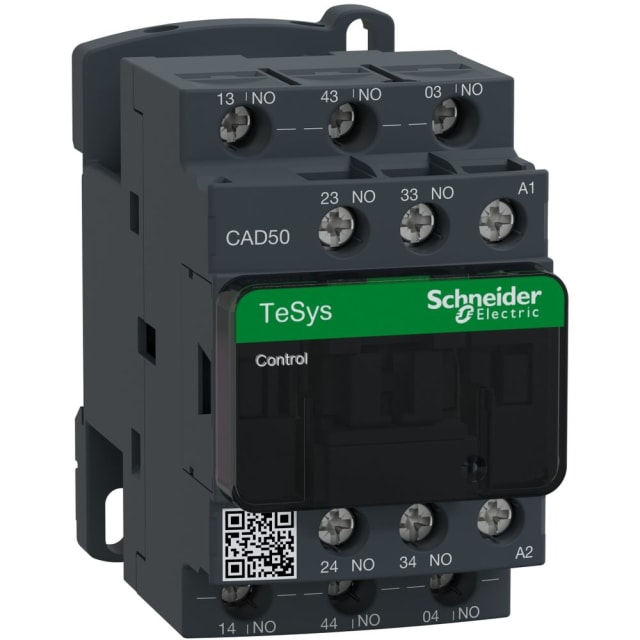

Contacteur auxiliaire TeSys D 5 NO 10A 230V CAD50P7

Contacteur auxiliaire TeSys D 5 NO 10A 230V pour circuits de commande

Ce contacteur auxiliaire TeSys D est conçu pour les applications de commande nécessitant plusieurs contacts de travail dans un format compact. Sa configuration 5 NO permet de multiplier les reports d’état, les autorisations ou les commandes simultanées au sein d’une armoire électrique. Alimenté en 230 V AC 50/60 Hz, il convient parfaitement aux circuits de pilotage d’équipements électromagnétiques et aux schémas de commande où la lisibilité et la disponibilité des contacts sont essentielles.

Configuration 5 contacts NO pour une distribution claire des ordres

Avec 5 contacts auxiliaires à fermeture, ce modèle répond aux besoins des automatismes qui exigent plusieurs sorties de commande à partir d’un seul organe. Il est particulièrement adapté aux fonctions d’asservissement, de relais intermédiaire, de répétition d’ordres ou de séparation des circuits de commande. Cette architecture 5 NO simplifie la répartition des signaux dans les tableaux et permet de construire des logiques de commande propres, sans ajout inutile de composants annexes.

Calibre 10 A et tension de service jusqu’à 690 V AC

Ce contacteur auxiliaire présente un courant de service assigné de 10 A et une tension de service en courant alternatif pouvant aller jusqu’à 690 V. Il est destiné au contrôle des charges électromagnétiques dans les catégories d’utilisation de commande usuelles, ce qui en fait un choix pertinent pour les coffrets industriels, ensembles de distribution et circuits auxiliaires. Son pouvoir de coupure et son dimensionnement en font une solution adaptée aux commandes répétitives, tout en conservant un encombrement maîtrisé.

Bobine 230 V AC 50/60 Hz adaptée aux schémas de commande standards

Sa commande en courant alternatif 230 V à 50/60 Hz facilite son intégration dans de nombreux environnements techniques où cette tension de pilotage est déjà disponible. Cela permet de raccorder le contacteur auxiliaire sans transformation complémentaire dans de nombreuses architectures de commande. L’absence de commande manuelle et d’interface intégrée oriente clairement ce produit vers une utilisation de pilotage électrique direct, dans une logique d’installation structurée et professionnelle.

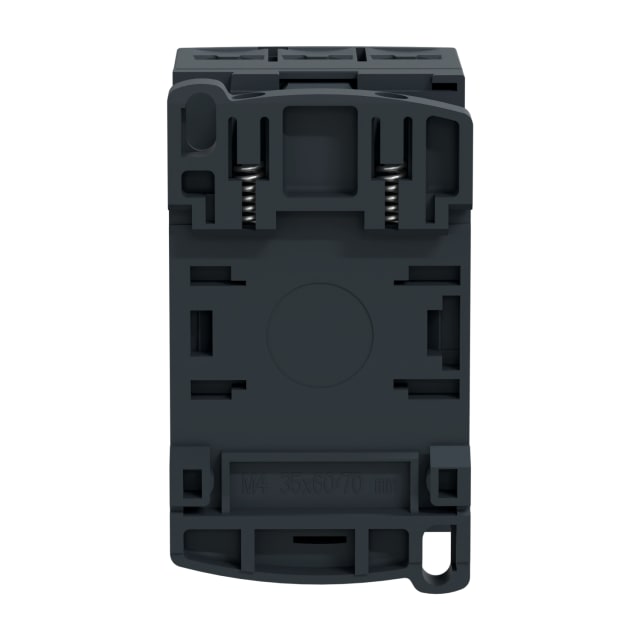

Montage sur rail DIN ou par vis pour une intégration simple en coffret

Le format de ce modèle a été pensé pour l’intégration en armoire et en tableau. Il peut être monté sur rail DIN ou fixé par vis selon la configuration du support. Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 93 mm, il s’insère facilement dans les espaces de câblage contraints tout en laissant un accès pratique aux bornes. Cette compacité est appréciable pour les tableaux de protection et de distribution où chaque module doit trouver sa place sans compliquer l’implantation.

Raccordement à vis pour un câblage net et bien maintenu

Le raccordement du circuit auxiliaire s’effectue par bornes à vis, une technologie largement utilisée pour obtenir un serrage précis et durable dans les armoires électriques. Ce type de connexion convient aux opérations de câblage soignées, aux interventions de maintenance et aux montages exigeant une bonne tenue mécanique des conducteurs. Pour l’installateur, cela se traduit par un branchement clair, facilement contrôlable et cohérent avec les pratiques courantes en appareillage de commande.

Une solution adaptée aux automatismes, tableaux et protections électriques spécifiques

Ce contacteur auxiliaire TeSys D trouve naturellement sa place dans les ensembles de commande, de distribution et de protection électrique spécifique. Il répond aux besoins des intégrateurs et électriciens recherchant un appareil auxiliaire capable de gérer plusieurs contacts de fermeture dans un seul boîtier. Il convient aussi bien pour compléter un schéma d’automatisme que pour organiser des reports de signaux, des verrouillages électriques ou des circuits de commande dans un coffret technique.
