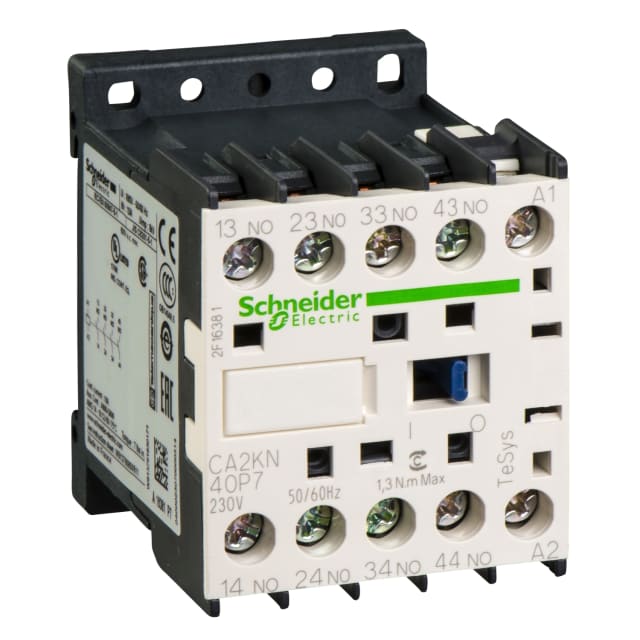

Contacteur auxiliaire 4NO 10A 230V CA CA2KN40P7

Contacteur auxiliaire 4NO 10A 230V CA pour circuits de commande

Ce contacteur auxiliaire 4NO 10A 230V CA de la gamme TeSys Control Relays est conçu pour la commutation des circuits de commande et des fonctions auxiliaires dans les ensembles électriques. Sa configuration à 4 contacts normalement ouverts permet de multiplier les ordres, reports d’état ou asservissements, tout en conservant une implantation compacte dans l’armoire. C’est une solution particulièrement adaptée lorsque l’on recherche plusieurs contacts de travail instantanés sur une même bobine en 230 V AC.

Configuration 4 contacts normalement ouverts pour commandes simultanées

Avec 4 fermeurs et aucun ouvreur ni inverseur, ce modèle répond aux besoins de commande franche et simultanée de plusieurs circuits auxiliaires. Cette architecture convient bien aux logiques de pilotage, d’enclenchement, de report vers voyants, relais ou automatismes, ainsi qu’aux montages nécessitant plusieurs sorties NO actionnées en même temps. Le fonctionnement instantané facilite son intégration dans les schémas de commande classiques sans temporisation additionnelle.

Bobine 230 V AC 50/60 Hz adaptée aux alimentations de commande courantes

La commande s’effectue en 230 V courant alternatif, à 50 Hz comme à 60 Hz. Ce choix de tension facilite l’intégration dans de nombreux tableaux de distribution, coffrets de commande et armoires techniques déjà alimentés en 230 V AC. Pour l’installateur comme pour le mainteneur, cela simplifie le repérage du bon appareil et limite les risques d’erreur entre variantes de bobine.

Pouvoir de commutation 10 A pour usages auxiliaires et électromagnétiques

Ce contacteur auxiliaire est donné pour un courant de service assigné de 10 A, avec une tension d’utilisation jusqu’à 690 V en courant alternatif. Il est destiné aux fonctions de commande auxiliaire plutôt qu’à la coupure de puissance principale, ce qui le rend pertinent pour piloter des charges de commande, des relais, des signalisations ou des circuits électromagnétiques. Cette plage d’utilisation apporte une bonne souplesse pour les besoins courants en automatisme et distribution électrique.

Montage sur barre DIN ou par vis pour une intégration souple en coffret

Le produit accepte un montage sur barre DIN ou par vis, ce qui facilite son adaptation à différentes configurations d’armoires. Cette polyvalence est utile aussi bien en tableau neuf qu’en remplacement dans une installation existante. Son format de 45 mm de large, 77 mm de haut et 86 mm de profondeur aide à optimiser l’encombrement dans les coffrets où l’espace disponible doit être maîtrisé.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement du circuit auxiliaire se fait par bornes à vis, une solution appréciée pour le câblage structuré des circuits de commande. Ce type de connexion convient aux interventions en atelier comme sur site, avec un serrage direct et un repérage simple des conducteurs. Dans un environnement de tableau électrique, cela contribue à obtenir une implantation propre et lisible, notamment lorsque plusieurs départs auxiliaires doivent être raccordés sur le même appareil.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce modèle trouve naturellement sa place dans les ensembles de tableaux, protections spécifiques et distribution électrique où plusieurs contacts auxiliaires NO sont nécessaires. Il peut être utilisé pour compléter une logique de commande, interfacer des organes de protection ou distribuer des ordres électriques vers différents équipements. L’absence de commande manuelle, d’interface intégrée et d’affichage LED en fait un appareil centré sur l’essentiel : la commutation auxiliaire claire, compacte et directe.
