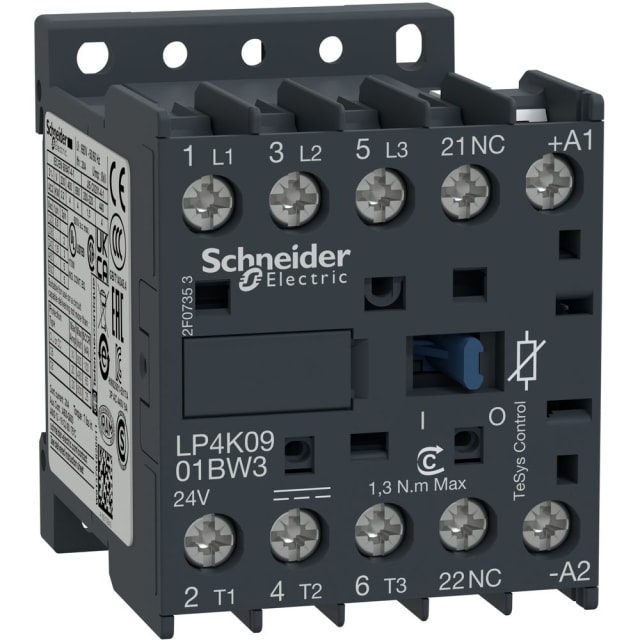

Contacteur TeSys K 3P 9A bobine 24V CC LP4K0901BW3

Contacteur tripolaire compact pour commande moteur en 24 V CC

Le contacteur TeSys K LP4K0901BW3 est conçu pour la commande de moteurs et de charges triphasées dans un encombrement réduit. Sa configuration 3 pôles avec 3 contacts principaux à fermeture convient aux circuits de puissance nécessitant une commutation nette et compacte, avec une bobine de commande en 24 V courant continu. Ce format est particulièrement adapté aux armoires et ensembles électriques où la place disponible doit être optimisée sans compromettre la lisibilité du câblage.

Calibrage adapté aux applications moteurs jusqu’à 4 kW

Ce modèle est donné pour un courant d’emploi de 9 A en AC-3 à 400 V, avec une puissance de service de 4 kW à 400 V. Il répond ainsi aux besoins courants de commande moteur en environnement tertiaire, industriel léger ou équipement technique. En AC-1, son courant d’emploi atteint 20 A à 400 V, ce qui permet aussi de l’intégrer dans certaines applications de commutation de charges non inductives lorsque le dimensionnement du circuit le prévoit.

Bobine 24 V CC basse consommation avec suppression des surtensions

La bobine de commande en 24 V DC facilite l’intégration dans les automatismes, coffrets de commande et circuits pilotés en courant continu. Cette version est associée à une bobine basse consommation avec dispositif de suppression des transitoires, un point appréciable pour les commandes issues d’automates, relais d’interface ou cartes électroniques. Cela contribue à une commande plus propre du contacteur dans les ensembles où la maîtrise des perturbations de commutation est recherchée.

Contact auxiliaire intégré pour retour d’état ou sécurité de commande

Le contact auxiliaire 1 NF intégré apporte une fonction immédiatement exploitable pour le retour d’information, l’interverrouillage électrique ou la coupure de commande dans un schéma de pilotage. Cette présence évite souvent l’ajout immédiat d’un bloc auxiliaire séparé sur des montages simples. Pour l’installateur comme pour le tableautier, c’est un avantage pratique pour réaliser une commande moteur claire, compacte et plus rapide à mettre en œuvre.

Raccordement à vis pour un câblage simple et maîtrisé

Le raccordement principal par bornes à vis permet une connexion franche et bien tenue des conducteurs. Ce mode de connexion reste très apprécié dans les tableaux électriques pour sa simplicité de mise en œuvre, son maintien mécanique et sa compatibilité avec de nombreuses habitudes de câblage en atelier comme sur chantier. Il favorise également une maintenance plus directe lors des opérations de contrôle, de resserrage ou de remplacement.

Format TeSys K compact pour intégration en coffret

Avec des dimensions de 45 mm de large, 58 mm de haut et 57 mm de profondeur, ce contacteur TeSys K se distingue par son format très compact. Il trouve facilement sa place dans les coffrets et armoires de commande lorsque l’optimisation de l’espace est un critère important. Ce faible encombrement permet de concevoir des ensembles plus rationnels, tout en conservant un appareil clairement identifié et accessible lors du câblage.

Une solution pertinente pour automatismes, machines et équipements techniques

Ce contacteur 3P 9A bobine 24V CC convient aux applications de démarrage et de commande de moteurs, aux circuits d’automatismes et à de nombreux équipements techniques nécessitant un organe de commutation compact en courant continu côté commande. Il s’intègre naturellement dans les ensembles de distribution, de protection et de pilotage où l’on recherche un contacteur modulaire de petite taille, avec contact auxiliaire intégré et caractéristiques cohérentes pour les usages de commande moteur standards.
