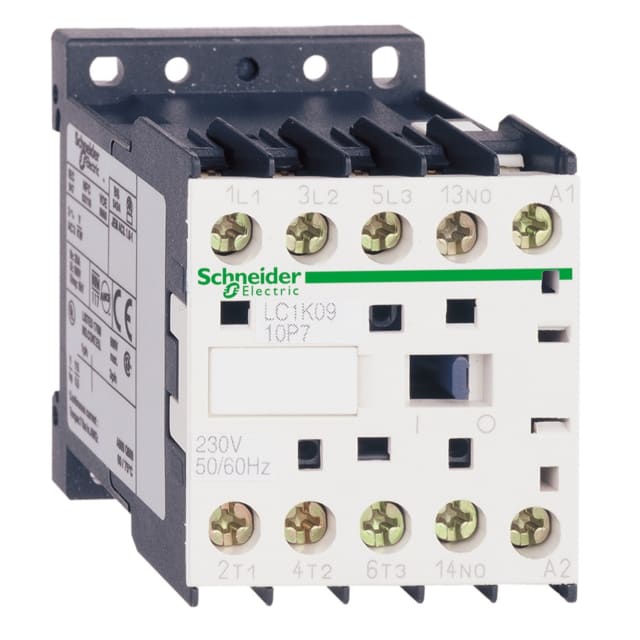

Contacteur triphasé TeSys K 9A bobine 230V LC1K0910P7

Contacteur triphasé compact pour commande moteur et charges résistives

Le contacteur triphasé TeSys K 9A bobine 230V LC1K0910P7 est conçu pour la commande de moteurs triphasés et de charges non inductives dans les armoires et ensembles de distribution électrique. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts convient aux circuits de puissance nécessitant une commutation nette et compacte. Ce modèle s’intègre particulièrement bien dans les applications de commande simples, en atelier, bâtiment technique, ventilation, pompage ou automatisme de proximité.

Calibrage adapté aux moteurs jusqu’à 4 kW en AC-3

Ce contacteur TeSys K est donné pour un courant de service de 9 A en AC-3 à 400 V, avec une puissance de service jusqu’à 4 kW. Il répond ainsi aux besoins courants de commande de petits moteurs triphasés, tout en restant pertinent pour des charges résistives avec un courant de service jusqu’à 20 A en AC-1 à 400 V. Pour les usages plus exigeants en manœuvres de type AC-4, il est dimensionné à 6 A avec une puissance de 2,2 kW à 400 V. Ce positionnement en fait un appareil pertinent lorsqu’il faut combiner encombrement réduit et capacité de coupure cohérente avec des départs moteurs compacts.

Bobine de commande 230 V AC 50/60 Hz pour intégration directe

La bobine de commande en 230 V alternatif 50/60 Hz simplifie l’intégration dans les circuits de commande courants, sans ajout d’alimentation spécifique lorsque l’installation dispose déjà de cette tension. Ce choix facilite le câblage dans de nombreux coffrets électriques et permet une commande par interrupteur, relais, horloge ou automate selon l’architecture retenue. Le type de tension de commande AC doit être pris en compte pour assurer la bonne compatibilité avec le circuit de pilotage existant.

1 contact auxiliaire NO intégré pour retour d’état ou auto-maintien

Le LC1K0910P7 dispose d’un contact auxiliaire intégré 1 NO, utile pour réaliser un auto-maintien, transmettre une information d’état ou piloter un enchaînement de commande sans ajouter immédiatement un bloc auxiliaire séparé. Cette présence en face avant ou dans le gabarit de l’appareil permet de gagner de la place dans les montages compacts et de simplifier les schémas de commande les plus courants.

Raccordement à vis pour un câblage simple et net

Le raccordement principal par bornes à vis convient aux installations où l’on recherche un serrage direct, lisible et facile à reprendre en maintenance. Ce type de connexion est apprécié dans les tableaux électriques, machines et coffrets de commande pour la clarté du câblage et la bonne tenue des conducteurs correctement préparés. Il facilite également les opérations de remplacement dans le cadre d’une maintenance préventive ou corrective.

Format réduit pour coffrets et ensembles à espace limité

Avec seulement 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur triphasé TeSys K trouve facilement sa place dans les enveloppes compactes, les platines de commande et les montages où chaque millimètre compte. Son faible encombrement permet d’optimiser l’organisation interne du tableau sans sacrifier la fonction de commande moteur. C’est un choix particulièrement pertinent pour les intégrateurs et tableautiers cherchant une solution de commande puissante dans un format discret.

Un appareillage pertinent pour les montages de commande standards

Ce contacteur Schneider Electric de la série TeSys K convient aux montages de commande standards lorsque l’on souhaite piloter un départ moteur ou une charge triphasée avec une bobine 230 V AC, trois pôles de puissance NO et un auxiliaire NO intégré. Il s’adresse aussi bien au remplacement à l’identique qu’à l’équipement d’un nouveau coffret. Pour sécuriser le choix, il est important de vérifier la catégorie d’emploi visée, le courant du moteur, la tension de commande disponible et l’encombrement prévu dans l’armoire.
