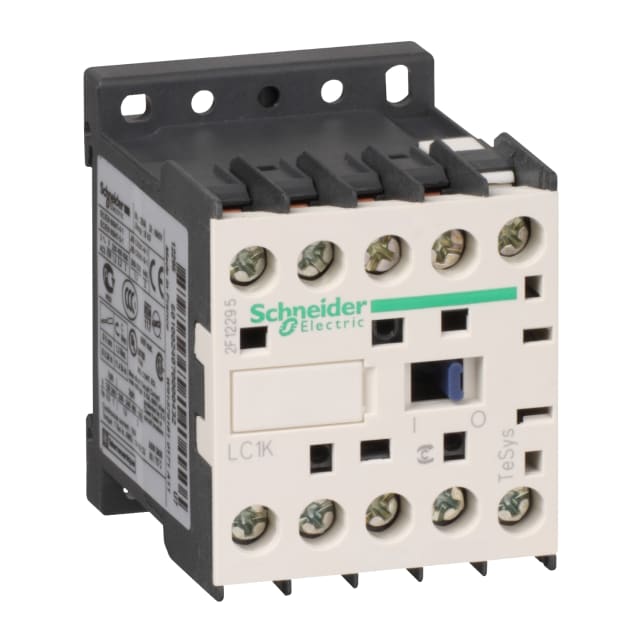

Contacteur tripolaire TeSys K 6A bobine 24V AC LC1K0610B7

Contacteur tripolaire TeSys K 6A bobine 24V AC LC1K0610B7 : une solution compacte et fiable pour vos commandes

Le contacteur tripolaire TeSys K LC1K0610B7 est conçu pour la commande de charges et de moteurs dans les installations électriques où la compacité, la fiabilité et la simplicité de câblage sont essentielles. Avec son format réduit et sa bobine en 24 V AC 50/60 Hz, il s’intègre facilement dans les tableaux, coffrets et équipements de commande à basse tension.

Cette référence 0121206 appartient à la série TeSys K contactors et correspond au modèle fabricant LC1K0610B7. Elle convient particulièrement aux applications de contrôle standard nécessitant un contacteur 3 pôles, avec 3 contacts principaux fermés et 1 contact auxiliaire NO intégré.

Les points clés du LC1K0610B7

3 pôles de puissance pour la commande triphasée ou les applications de commutation correspondantes Bobine 24 V AC à 50/60 Hz, adaptée aux circuits de commande basse tension Courant d’emploi 6 A en AC-3 à 400 V pour la commande de moteurs jusqu’à 2,2 kW à 400 V 1 contact auxiliaire NO intégré pour les retours d’état, auto-maintien ou signalisation Raccordement à vis pour un câblage simple et sécurisé Format compact : 45 mm de large, 58 mm de haut et 57 mm de profondeur

Un contacteur pensé pour les installations compactes

Le TeSys K LC1K0610B7 se distingue par son encombrement réduit, ce qui en fait un bon choix pour les armoires électriques, coffrets de commande, automatismes simples et petites machines. Sa compacité facilite l’intégration lorsque l’espace disponible est limité, tout en conservant les fonctions essentielles attendues d’un contacteur de qualité.

Il peut être utilisé dans de nombreuses applications de commande industrielles, tertiaires ou d’infrastructure, dès lors que les caractéristiques électriques correspondent au besoin de l’installation. Le choix d’une bobine 24 V AC est particulièrement pertinent pour les circuits de commande sécurisés et les automatismes alimentés en basse tension alternative.

Caractéristiques techniques à retenir

Référence fabricant : LC1K0610B7 Référence commerciale : 0121206 GTIN / EAN : 3389110365139 Type : contacteur tripolaire Configuration des contacts principaux : 3 NO Contacts auxiliaires : 1 NO, 0 NF Courant AC-3 à 400 V : 6 A Courant AC-1 à 400 V : 20 A Puissance AC-3 à 400 V : 2,2 kW Puissance AC-4 à 400 V : 1,5 kW Courant AC-4 à 400 V : 4 A Tension de commande : 24 V AC Tension d’emploi AC : 440 V à 50/60 Hz Raccordement principal : bornes à vis Montage sur rail : non Dimensions : 45 x 58 x 57 mm

Pour quelles applications choisir ce contacteur ?

Ce modèle est adapté aux besoins de commande classiques où l’on recherche un contacteur fiable pour piloter un moteur ou une charge dans les limites de son calibre. En AC-3, il est notamment dimensionné pour des moteurs jusqu’à 2,2 kW à 400 V . En AC-1, il accepte des charges résistives ou faiblement inductives jusqu’à 20 A . Son contact auxiliaire intégré simplifie le câblage de fonctions courantes comme : l’auto-maintien d’un circuit de commande, la remontée d’un état marche/arrêt, la signalisation vers un voyant ou un automate, la réalisation de séquences simples dans un coffret de commande.

Points de vigilance avant l’achat

Avant de commander, il est important de vérifier la correspondance entre votre application et les caractéristiques de ce contacteur : assurez-vous que la tension de commande de votre circuit est bien en 24 V AC ; contrôlez le type de charge à commander : moteur, charge résistive ou application à manœuvres fréquentes ; vérifiez que le courant et la puissance restent dans les limites indiquées pour le mode d’utilisation concerné ; prenez en compte l’ encombrement si le montage doit s’intégrer dans un coffret compact ; préparez un montage adapté, ce modèle n’étant pas prévu pour un montage sur rail selon les données fournies.

Un choix fiable pour le tableau et la commande

Le TeSys K LC1K0610B7 est une solution sérieuse pour les professionnels comme pour les installations techniques nécessitant un contacteur compact, simple à mettre en œuvre et bien identifié. Sa référence précise, sa bobine 24 V AC et son format réduit en font un composant pratique pour les tableaux de commande, les protections associées et les automatisations de petite puissance.

Si vous recherchez un contacteur tripolaire 6 A en 24 V AC pour une intégration propre et un fonctionnement fiable dans une installation électrique, cette référence constitue un choix pertinent et cohérent pour de nombreuses applications standard.
