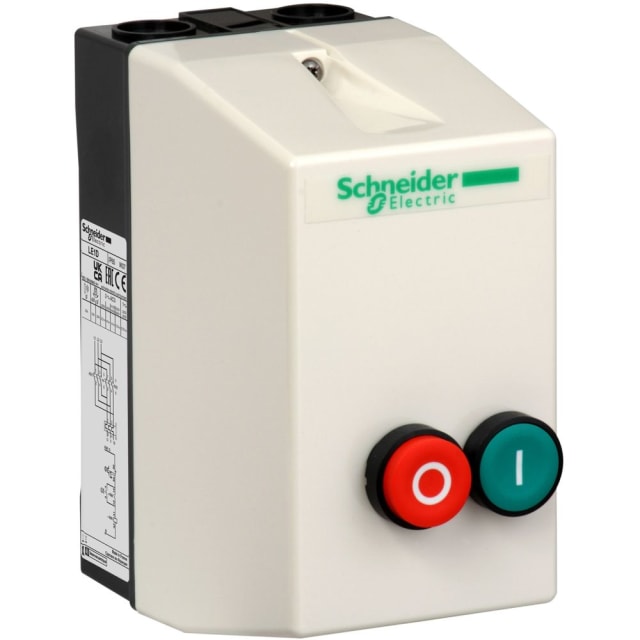

Démarreur moteur en coffret 18A 230V TeSys LE1D18P7

Démarreur moteur en coffret pour commande directe de moteur triphasé

Le TeSys LE1D18P7 est un démarreur moteur en coffret de type starter direct, conçu pour la commande de moteurs non réversibles. Cette solution réunit dans un même ensemble un contacteur de puissance et une commande marche/arrêt en façade, afin de simplifier l’intégration sur machine, en atelier ou en environnement technique exposé. Son calibre de 18 A en AC-3 convient aux applications de commande moteur jusqu’à 7,5 kW sous 400 V, avec une alimentation de commande en 230 V AC 50/60 Hz.

Coffret étanche IP65 adapté aux environnements industriels courants

Ce démarreur moteur en coffret bénéficie d’un indice de protection IP65, particulièrement intéressant lorsque l’appareillage doit être installé dans des zones soumises à la poussière, aux projections ou aux ambiances de travail exigeantes. Le boîtier en polycarbonate est prévu pour un montage en saillie par vis, ce qui facilite une pose propre et accessible sur paroi, bâti ou structure technique. Ce format protège efficacement l’appareillage tout en conservant une commande directe en façade.

Commande simple et lisible avec boutons Marche et Arrêt/Reset

L’ensemble intègre deux postes d’ordre en façade : un bouton-poussoir vert de démarrage et un bouton-poussoir rouge d’arrêt/réarmement. Cette configuration rend l’utilisation immédiate pour l’opérateur et convient parfaitement aux installations où l’on recherche une commande locale claire, sans interface complexe. Le produit accepte également des remises externes, ce qui permet d’envisager son intégration dans une logique de commande plus large selon l’architecture de l’installation.

Calibre 18 A pour moteurs jusqu’à 7,5 kW sous 400 V

Ce démarreur TeSys LE est dimensionné pour un courant de fonctionnement nominal de 18 A en catégorie AC-3. Il est adapté à des puissances moteur de 4 kW sous 230 V triphasé et 7,5 kW sous 400 V, ce qui le destine à de nombreuses applications de pompes, ventilateurs, compresseurs, convoyeurs ou machines d’atelier à démarrage direct. Ce positionnement en fait une solution pertinente lorsque l’on souhaite une commande moteur robuste, compacte et facile à raccorder, sans passer par une variation de vitesse.

Relais thermique à prévoir pour finaliser la protection contre les surcharges

Ce modèle est livré sans relais de surcharge thermique intégré et sans fusible. Pour une mise en œuvre complète, il doit donc être associé à un relais thermique compatible à sélectionner selon le courant nominal réel du moteur. Ce point est important pour adapter la protection à l’application et éviter tout écart entre le démarreur choisi et les besoins du moteur commandé. Il s’adresse ainsi aux installations où la composition de la protection moteur doit rester maîtrisée et adaptée au cas d’usage.

Raccordement à vis pour une mise en œuvre pratique

Le raccordement du circuit principal comme des circuits auxiliaires et de commande s’effectue par bornes à vis. Ce choix facilite le câblage en armoire, en coffret déporté ou en installation murale, avec une connexion simple à contrôler lors de la mise en service et des opérations de maintenance. Le coffret dispose en outre de prédécoupes pour presse-étoupes, un détail utile pour obtenir une entrée de câble propre et cohérente avec les contraintes d’étanchéité du montage.

Format compact pour intégration sur machine ou installation murale

Avec des dimensions de 101 mm de large, 201 mm de haut et 153,5 mm de profondeur, ce démarreur en coffret reste compact au regard de son niveau d’équipement et de son indice de protection. Ce format permet de l’installer facilement au plus près de l’équipement piloté, pour une commande locale rapide et une lecture immédiate de l’état de service. Il convient particulièrement aux projets recherchant une solution de démarrage moteur en coffret prête à intégrer, claire dans son usage et adaptée aux environnements techniques courants.

Une solution TeSys LE pensée pour la commande moteur standard

Appartenant à la gamme TeSys LE, ce démarreur moteur répond aux besoins de commande standard en démarrage direct, sans fonctions de communication ni protocoles de bus terrain intégrés. Il s’adresse donc aux installations qui privilégient l’efficacité d’un appareillage électromécanique dédié, avec une logique simple, une commande locale en façade et une intégration cohérente dans les circuits de puissance et de commande traditionnels.
