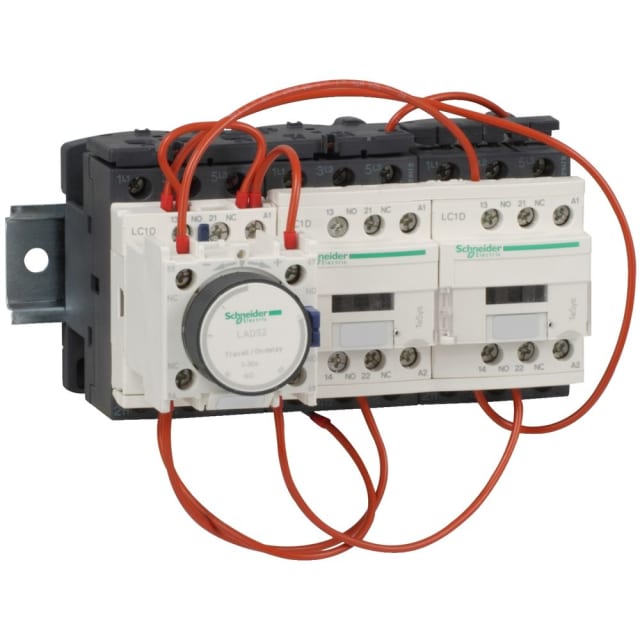

Démarreur étoile triangle sur platine 230 V LC3D18AP7

Démarreur étoile triangle sur platine 230 V pour commande moteur jusqu’à 18,5 kW

Ce démarreur étoile triangle sur platine est conçu pour la commande de moteurs asynchrones triphasés en régime AC-3. Préassemblé en version ouverte, il convient aux applications nécessitant une réduction du courant de démarrage tout en conservant une commande simple et lisible en armoire. Sa configuration permet une utilisation sur moteurs jusqu’à 18,5 kW à 380/400 V et jusqu’à 22 kW à 415/440 V, avec une bobine de commande 230 V AC 50/60 Hz.

Ensemble précâblé TeSys Deca pour intégration rapide en coffret

Issu de la gamme TeSys Deca, cet ensemble réunit trois contacteurs de puissance précâblés sur platine, avec verrouillage mécanique et temporisation dédiée au passage étoile/triangle. Cette architecture facilite le câblage du départ moteur, limite les opérations de montage en atelier et apporte une solution compacte pour les tableaux industriels, armoires de commande et installations de distribution avec pilotage moteur.

Réduction de l’appel de courant au démarrage

Le montage étoile triangle est particulièrement adapté aux moteurs prévus pour ce type de démarrage lorsque l’objectif est de limiter l’appel de courant et les contraintes au lancement. Ce produit assure la séquence de démarrage en étoile puis le basculement en triangle via un bloc temporisé réglable de 1 à 30 secondes. Il est prévu pour un maximum de 30 démarrages par heure, avec un temps de démarrage maximal de 30 secondes.

Caractéristiques électriques adaptées aux circuits de puissance et de commande

Le courant assigné d’emploi atteint 18 A en AC-3 jusqu’à 440 V et 32 A en AC-1 à 400 V. L’ensemble fonctionne avec une tension de commande AC 230 V en 50/60 Hz. Les trois pôles de puissance sont en 3F, avec un contact auxiliaire d’ouverture disponible sur le contacteur étoile. La tension assignée d’emploi du circuit de puissance peut aller jusqu’à 690 V AC, ce qui laisse une bonne marge d’intégration dans de nombreuses architectures de commande moteur.

Raccordement à vis et format compact pour montage sur platine

Ce démarreur moteur étoile triangle dispose de raccordements à vis pour les circuits de puissance comme pour les circuits auxiliaires et de commande. Ce choix est apprécié pour sa tenue mécanique et sa simplicité de maintenance. Son format compact de 144 mm de largeur, 124 mm de hauteur et 143 mm de profondeur facilite son implantation dans une armoire électrique sans mobiliser un encombrement excessif. Le montage se fait sur platine, avec possibilité de fixation adaptée aux configurations courantes de tableau.

Protection, exploitation et environnement d’installation

La face avant est classée IP20, ce qui destine ce démarreur à une intégration dans une enveloppe ou un coffret approprié. Un relais de surcharge thermique est à prévoir séparément pour constituer une protection moteur complète. Cette solution convient donc particulièrement aux monteurs et intégrateurs qui souhaitent composer un départ moteur étoile triangle cohérent, prêt à raccorder, tout en gardant la liberté de sélectionner la protection thermique adaptée au courant du moteur.

Un choix pertinent pour les départs moteurs en automatisme et distribution

Ce démarreur étoile triangle 230 V sur platine répond aux besoins des installations où l’on recherche une commande moteur structurée, compacte et directement exploitable en tableau. Il trouve naturellement sa place dans les applications de pompage, ventilation, convoyage, machines-outils et équipements industriels compatibles avec un démarrage étoile triangle. Pour l’acheteur professionnel, c’est une solution claire à identifier et pratique à intégrer lorsqu’un départ moteur précâblé en TeSys Deca est recherché.
