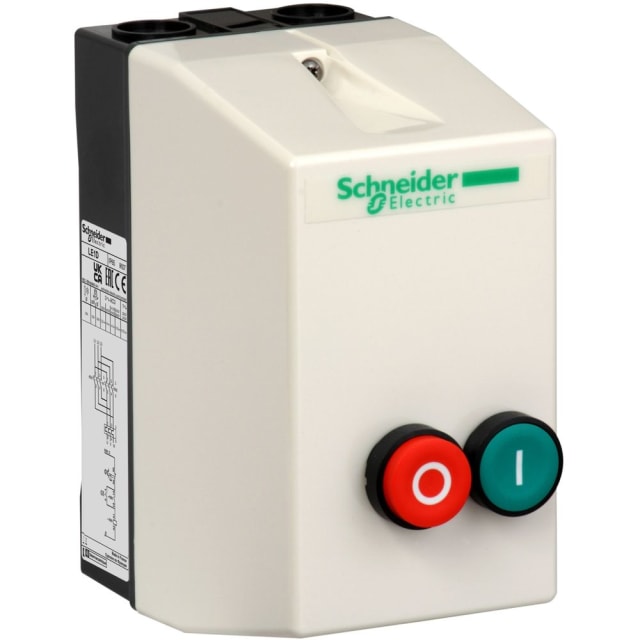

Démarreur moteur en coffret TeSys 9A 230V LE1D09P7

Démarreur moteur en coffret pour démarrage direct jusqu’à 4 kW

Le démarreur moteur en coffret TeSys 9A 230V LE1D09P7 est conçu pour les applications de commande moteur non réversibles en démarrage direct. Il intègre un contacteur 3 pôles et convient aux moteurs triphasés jusqu’à 4 kW en AC-3 à 400 V, avec un courant nominal de 9 A. Cette configuration en fait une solution adaptée pour piloter un moteur de manière simple, lisible et efficace dans de nombreuses installations industrielles et techniques.

Commande locale claire avec boutons Marche et Arrêt/Reset

Ce démarreur en coffret est équipé de deux organes de commande en façade : un bouton-poussoir vert Marche (I) et un bouton-poussoir rouge Arrêt/Reset (O). Cette interface directe facilite l’exploitation sur site et permet une utilisation intuitive pour les opérations courantes de mise en route et d’arrêt. La bobine de commande fonctionne en 230 V AC 50/60 Hz, ce qui simplifie son intégration dans les installations disposant de cette tension de commande.

Coffret IP65 pour environnements exposés à la poussière et aux projections

Son coffret en polycarbonate avec indice de protection IP65 permet une mise en œuvre en environnement industriel ou technique lorsque le matériel doit être protégé contre la poussière et les projections d’eau. Le format en saillie avec fixation par vis convient aux montages muraux ou sur support, tout en gardant une accessibilité pratique aux commandes. Les dimensions de 88 mm de largeur, 166 mm de hauteur et 128,5 mm de profondeur facilitent son implantation dans les zones où l’encombrement doit rester maîtrisé.

Base de démarrage moteur à compléter avec relais thermique

Le LE1D09P7 constitue une base de démarreur direct en coffret avec contacteur intégré, mais il doit être associé à un relais de surcharge thermique compatible pour assurer la protection du moteur contre les surcharges. Ce point est important pour constituer un ensemble cohérent selon la puissance réelle du moteur à commander. Ce produit ne comporte ni fusible ni déclencheur de court-circuit intégré, il s’inscrit donc dans une logique d’équipement à composer correctement avec les protections amont et le relais thermique adapté.

Raccordement à vis pour câblage de puissance et de commande

Le raccordement principal comme le raccordement des circuits auxiliaires et de commande s’effectuent par vis. Ce mode de connexion est apprécié pour sa tenue mécanique et sa simplicité de mise en œuvre lors des opérations de câblage, de maintenance ou de remplacement. Le produit dispose d’une exécution pensée pour un usage terrain, avec des entrées de câbles prévues sur le coffret afin de faciliter une installation propre et fonctionnelle.

Une solution TeSys LE adaptée aux applications moteur non réversibles

Issu de la gamme TeSys LE, ce démarreur en coffret est destiné aux applications où l’on recherche une commande moteur non réversible, locale et compacte. Il convient particulièrement aux machines, auxiliaires techniques, petits entraînements, équipements de ventilation, pompes ou automatismes simples ne nécessitant ni inversion de sens, ni communication bus, ni fonctions avancées de variation. L’absence de protocoles réseau et de fonctions de communication confirme son positionnement sur une commande moteur directe, claire et orientée terrain.

Choix pertinent pour une commande moteur compacte et lisible

Avec sa capacité de 9 A en AC-3, sa commande 230 V AC et son coffret prêt au montage, ce démarreur moteur en coffret TeSys LE1D09P7 répond aux besoins des professionnels recherchant un ensemble compact pour commande moteur directe. Il permet de constituer une solution nette et structurée pour les départs moteurs non réversibles, tout en laissant le choix du relais thermique selon le calibre réellement nécessaire à l’application.
