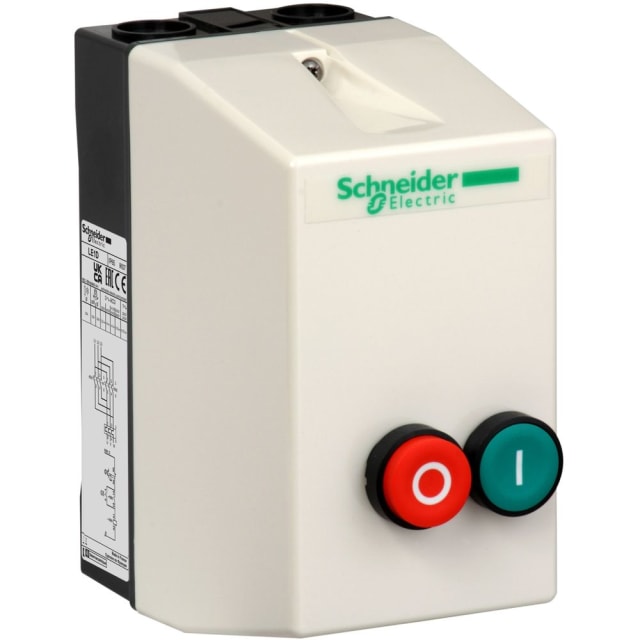

Démarreur moteur en coffret TeSys LE1-D 9A 400V LE1D09V7

Démarreur moteur en coffret TeSys LE1-D 9A 400V pour commande directe

Ce démarreur moteur en coffret TeSys LE1-D est conçu pour la commande directe de moteurs triphasés non réversibles. En version 9 A AC-3 avec bobine de commande 400 V AC 50/60 Hz, il répond aux besoins courants de démarrage moteur jusqu’à 4 kW sous 400 V. Son principe de démarrage direct permet une mise en service simple, lisible et adaptée aux installations industrielles ou techniques qui recherchent une commande locale en coffret prête à intégrer.

Configuration adaptée aux applications moteur jusqu’à 4 kW

Ce modèle convient aux applications moteur jusqu’à 4 kW en AC-3 à 400 V, avec un courant nominal de fonctionnement de 9 A. Il peut également être utilisé sur d’autres configurations de puissance indiquées selon la tension d’emploi, notamment 2,2 kW à 230 V triphasé, 4 kW à 460 V et 5,5 kW à 575 V. Cette plage d’utilisation en fait une solution cohérente pour de nombreux départs moteurs lorsque l’objectif est de piloter un moteur asynchrone en marche directe, sans fonction d’inversion.

Coffret IP65 avec commande locale marche arrêt

Le coffret offre un indice de protection IP65, particulièrement intéressant pour les environnements exposés à la poussière ou aux projections d’eau. Il intègre une commande locale claire avec bouton-poussoir vert Marche et bouton rouge Arrêt/Reset, ce qui facilite l’exploitation sur machine ou en installation fixe. Le boîtier en polycarbonate et le montage en saillie par vis permettent une implantation propre et pratique, notamment lorsque la commande doit rester accessible au plus près du moteur ou de l’équipement piloté.

Appareillage de démarrage avec contacteur intégré

Ce démarreur en coffret intègre un contacteur 3 pôles de la gamme TeSys LE, prévu pour les usages de commande moteur. La tension de commande est en courant alternatif 400 V à 50 Hz comme à 60 Hz, sans alimentation de commande en courant continu. L’ensemble est pensé pour constituer une base de départ moteur compacte, avec une logique d’utilisation simple pour les installations qui nécessitent une commande robuste, directe et facile à raccorder.

Relais thermique à prévoir selon le calibre moteur

Ce démarreur est livré sans relais thermique intégré ni fusible. Il doit donc être complété par un relais de surcharge thermique compatible, à sélectionner en fonction du courant nominal réel du moteur à protéger. Ce point est important pour l’installateur : il permet d’ajuster précisément la protection thermique au besoin de l’application, plutôt que d’imposer un réglage générique. Ce produit convient ainsi aux projets où le choix du relais de surcharge fait partie du dimensionnement global du départ moteur.

Raccordement à vis et intégration facilitée en tableau ou sur site

Le raccordement principal s’effectue par vis, tout comme les circuits auxiliaires et de commande. Ce mode de connexion reste apprécié pour sa simplicité de mise en œuvre et sa bonne tenue en environnement technique. Avec des dimensions compactes de 88 mm de largeur, 166 mm de hauteur et 128,5 mm de profondeur, ce démarreur moteur en coffret TeSys LE1-D trouve facilement sa place dans une installation industrielle, en local technique ou en périphérie de machine lorsque l’encombrement doit rester maîtrisé.

Un choix pertinent pour la commande moteur non réversible

Ce démarreur moteur en coffret 400 V constitue une solution claire pour piloter un moteur non réversible avec commande locale et protection d’enveloppe renforcée. Il convient particulièrement aux pompes, ventilateurs, petits convoyeurs, groupes d’extraction ou équipements techniques nécessitant une commande marche/arrêt simple. Grâce à son format en coffret, sa commande directe et son positionnement dans la gamme TeSys LE, il répond bien aux besoins de remplacement, de maintenance ou de création d’un départ moteur compact et lisible.
