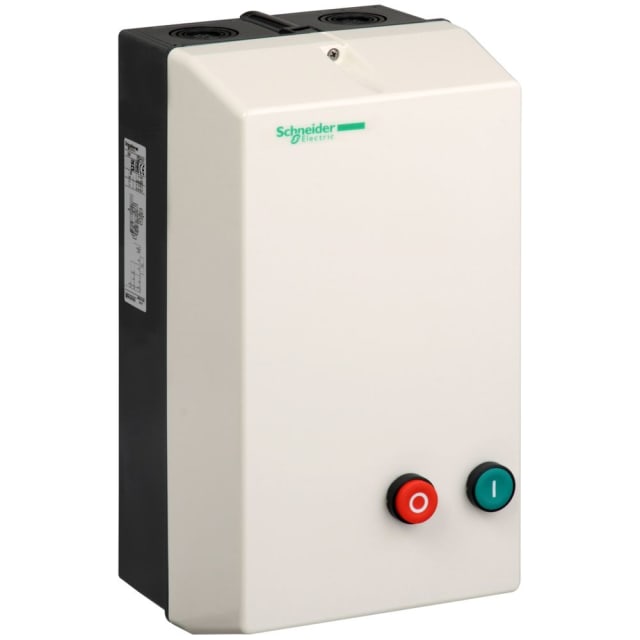

Démarreur étoile-triangle en coffret 22 kW 230 V LE3D18P7

Démarreur étoile-triangle en coffret pour moteurs triphasés jusqu’à 22 kW

Ce démarreur étoile-triangle en coffret TeSys LE est conçu pour le démarrage progressif de moteurs asynchrones triphasés en limitant l’appel de courant au lancement. Cette architecture convient particulièrement aux applications industrielles où il est utile de réduire les contraintes au démarrage tout en conservant une commande électromécanique simple et lisible. Le produit correspond à une exécution en coffret avec commande en 230 V AC et contacteur étoile/triangle intégré, adaptée aux ensembles moteur nécessitant une commutation étoile puis triangle.

Commande 230 V AC et calibre adapté aux usages moteur courants

La commande fonctionne en 230 V AC à 50/60 Hz, ce qui facilite son intégration dans de nombreuses armoires et installations de pilotage moteur. Le courant assigné en AC-3 à 400 V est de 18 A et la puissance de service indiquée en AC-3 à 400 V est de 18,5 kW, tandis que le positionnement commercial du modèle correspond à un démarreur étoile-triangle 22 kW en coffret. Cette configuration est pertinente pour les installations recherchant une solution de démarrage étoile-triangle prête à mettre en œuvre avec logique de commande déjà intégrée.

Coffret IP65 pour environnements techniques exigeants

Le coffret bénéficie d’un indice de protection IP65, un point important pour les environnements industriels exposés à la poussière ou aux projections d’eau. Cette exécution contribue à sécuriser les organes de commande et de puissance dans les zones d’atelier, locaux techniques ou espaces de production où une enveloppe renforcée est préférable à un montage ouvert. Pour l’installateur, cela permet de disposer d’un démarreur en coffret plus simple à implanter sur site lorsqu’une protection d’enveloppe élevée est attendue.

Raccordement à vis pour la puissance et les auxiliaires

Le raccordement du câble principal s’effectue par bornes à vis, tout comme les circuits auxiliaires et de commande. Ce choix de connexion est apprécié pour les opérations de câblage, de contrôle de serrage et de maintenance sur installation industrielle. L’appareil dispose de 3 contacts principaux à fermeture, complétés par 1 contact auxiliaire à ouverture et 1 contact auxiliaire à fermeture, ce qui offre les points utiles pour le pilotage, le retour d’état ou l’intégration dans une logique de commande existante.

Principe étoile-triangle pour réduire l’intensité de démarrage

Le démarrage étoile-triangle permet de lancer le moteur d’abord en couplage étoile, puis de commuter vers le couplage triangle après temporisation. Ce principe est recherché pour limiter le pic de courant au démarrage et atténuer les efforts mécaniques sur l’entraînement lors de la mise en rotation. Il s’adresse aux moteurs compatibles avec ce mode de démarrage et aux applications où une montée en régime plus progressive est préférable à un enclenchement direct sur ligne.

Format de coffret pratique pour l’intégration en atelier ou sur machine

Avec des dimensions de 348 mm de hauteur, 186 mm de largeur et 175,5 mm de profondeur, ce démarreur moteur en coffret reste dans un format adapté à une implantation murale ou sur structure à proximité de la machine. Son encombrement permet de prévoir plus facilement l’espace de pose, le passage des câbles de puissance et l’accès aux connexions lors de l’installation. Ce type de présentation en coffret convient bien aux projets de modernisation, de remplacement ou d’équipement neuf.

Une solution claire pour la commande moteur en environnement industriel

Ce démarreur étoile-triangle TeSys LE répond aux besoins des professionnels qui recherchent un appareillage de commande moteur en coffret, avec commande AC 230 V, contacts auxiliaires intégrés, raccordement à vis et protection IP65. Il trouve sa place dans les applications de variation et commande moteur où l’objectif n’est pas de faire varier la vitesse, mais d’optimiser la phase de démarrage d’un moteur triphasé compatible avec le couplage étoile-triangle.
