Démarreur en coffret triphasé 9 A 110 V LE1D09F7

Démarreur direct en coffret triphasé 9 A pour commande moteur standard

Ce démarreur en coffret triphasé TeSys LE est conçu pour le démarrage direct de moteurs asynchrones triphasés en catégorie d’utilisation AC-3. Calibré à 9 A, il convient aux applications de commande moteur nécessitant une solution compacte, simple à intégrer et adaptée aux installations industrielles ou techniques. Sa bobine de commande en 110 V AC 50/60 Hz le destine aux armoires et équipements utilisant cette tension de pilotage.

Configuration adaptée aux moteurs jusqu’à 4 kW en 400 V

Ce modèle couvre une puissance de service de 4 kW sous 400 V en AC-3, avec également 2,2 kW sous 230 V triphasé et jusqu’à 5,5 kW sous 575 V triphasé. Cette plage d’utilisation permet de l’employer sur de nombreuses machines et auxiliaires motorisés lorsque le démarrage direct est approprié. Le courant nominal de fonctionnement de 9 A apporte un repère clair pour le dimensionnement dans une commande moteur triphasée.

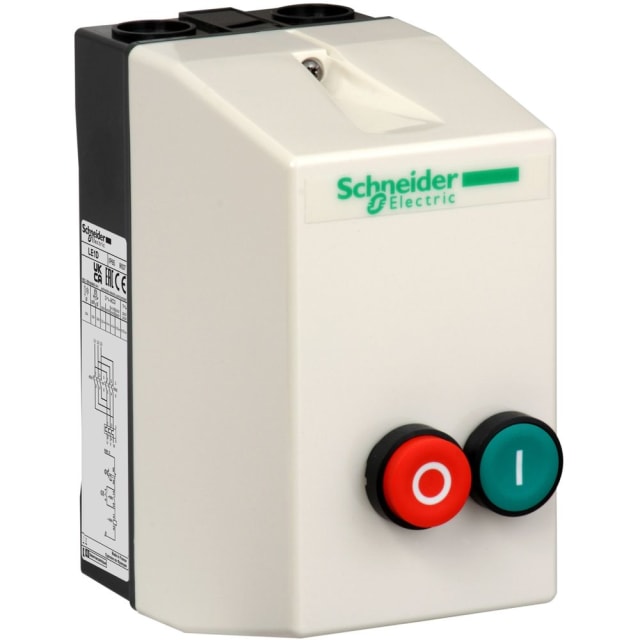

Coffret avec commande marche arrêt intégrée pour une utilisation pratique

Le démarreur est prévu avec une commande locale intégrée comprenant deux postes d’ordre, typiquement marche et arrêt. Cette configuration facilite l’exploitation au quotidien sur machine ou en installation déportée, sans ajouter d’organe de commande en façade pour les fonctions de base. Le principe convient bien aux besoins de pilotage simples, lisibles et rapides à mettre en œuvre.

Indice de protection IP65 pour environnements exposés

Son coffret bénéficie d’un indice de protection IP65, un point important pour les installations soumises à la poussière ou aux projections d’eau. Ce niveau de protection rend le produit pertinent pour des implantations en atelier, en local technique ou à proximité de machines, lorsque l’on recherche un appareillage moteur protégé dans son enveloppe. Le format en coffret permet aussi une implantation directe au plus près de l’équipement à commander.

Raccordement à vis pour l’alimentation principale et la commande

Le raccordement s’effectue par bornes à vis, aussi bien pour le circuit principal que pour les circuits auxiliaires et de commande. Ce choix facilite le câblage dans de nombreuses habitudes d’installation et permet une connexion nette et maîtrisée des conducteurs. Pour l’intégrateur comme pour le mainteneur, ce type de raccordement reste apprécié lorsqu’il faut intervenir proprement dans un coffret de commande moteur.

Encombrement compact pour intégration sur machine ou paroi

Avec des dimensions de 88 mm de largeur, 166 mm de hauteur et 128,5 mm de profondeur, ce démarreur en coffret conserve un gabarit compact au regard de sa fonction. Il peut ainsi trouver sa place sur une paroi, à proximité d’un moteur ou dans une zone technique où l’espace disponible doit être optimisé. Son architecture répond bien aux besoins d’installations fonctionnelles sans complexifier l’implantation.

Version à compléter selon la protection moteur recherchée

Ce démarreur direct en coffret est livré sans fusible, sans transformateur et sans déclencheur de court-circuit intégré. Il s’inscrit donc dans une logique de sélection technique maîtrisée, avec une protection à définir selon l’application et l’architecture de l’installation. Cette version est particulièrement adaptée aux professionnels qui souhaitent composer une commande moteur cohérente avec leurs exigences de protection, de distribution et de coordination.
