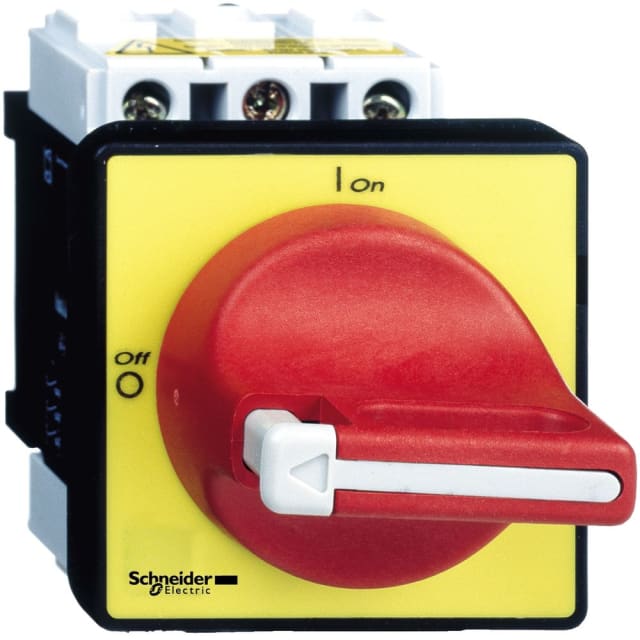

Interrupteur-sectionneur tripolaire 25A 690V cadenassable VCD0

Marque : Schneider Automation Série : TeSys VARIO EAN : 3389110724875 SKU : 0363786 Réf. fabricant : VCD0

Interrupteur-sectionneur tripolaire 25 A 690 V, cadenassable, à manette rotative courte rouge, avec protection frontale IP65. Appareil à encastrer, idéal comme interrupteur principal ou dispositif d’arrêt d’urgence.

27.76€ HTVA

Par 1 pièce

1 en stock

1 en stock

Quantité Prix HTVA Remise
0-2 27.76€ 0%
3-5 27.21€ 2%
6-10 26.93€ 3%
11+ 26.65€ 4%
Référence Produit Courant permanent de mesure lu Exécution de l'élément de commande Couleur de l'élément de commande adapté à une fixation frontale à 4 trous Largeur Disponibilité Prix HTVA
0363786 Réf. 0363786 Interrupteur-sectionneur tripolaire 25A 690V cadenassable VCD0 Modèle sélectionné
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
25 A manette rotative courte rouge non 60 mm En stock 27.76€ HTVA par 1 pièce En stock
0183586 Réf. 0183586 Interrupteur-sectionneur 3P 32A 690V cadenassable VCF1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
32 A bouton rotatif rouge oui 60 mm En stock 32.68€ HTVA par 1 pièce En stock
0186243 Réf. 0186243 Interrupteur-sectionneur 3P 20A 690V cadenassable VCF01
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
20 A bouton rotatif rouge oui 60 mm En stock 25.99€ HTVA par 1 pièce En stock
0187621 Réf. 0187621 Interrupteur-sectionneur 3P 25A 690V poignée cadenassable VCF0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
25 A bouton rotatif rouge oui 60 mm En stock 28.87€ HTVA par 1 pièce En stock
0189437 Réf. 0189437 Interrupteur-sectionneur 3P 80A 690V cadenassable VCF4
Courant permanent de mesure lu
80 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
80 A bouton rotatif rouge oui 60 mm En stock 71.05€ HTVA par 1 pièce En stock
0195789 Réf. 0195789 Interrupteur-sectionneur 3P 690V 63A cadenassable VCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A bouton rotatif rouge oui 60 mm En stock 60.64€ HTVA par 1 pièce En stock
0197400 Réf. 0197400 Interrupteur-sectionneur 3P 690 V 12 A cadenassable VCF02
Courant permanent de mesure lu
12 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
12 A bouton rotatif rouge oui 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0197447 Réf. 0197447 Interrupteur-sectionneur 3P 40A 690V cadenassable VCF2
Courant permanent de mesure lu
40 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
40 A bouton rotatif rouge oui 60 mm En stock 40.68€ HTVA par 1 pièce En stock
0341715 Réf. 0341715 Interrupteur-sectionneur 3P 125A 690V cadenassable VBF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
prise rotative longue
Couleur de l'élément de commande
noir
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A prise rotative longue noir oui 90 mm Sur commande 110.51€ HTVA par 1 pièce Sur commande
0344244 Réf. 0344244 Interrupteur-sectionneur 3P 32A 690V cadenassable VCD1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
32 A manette rotative courte rouge non 60 mm En stock 33.98€ HTVA par 1 pièce En stock
0345270 Réf. 0345270 Interrupteur-sectionneur 3P 125A 690V cadenassable VCF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A bouton rotatif rouge oui 90 mm En stock 106.26€ HTVA par 1 pièce En stock
0352475 Réf. 0352475 Interrupteur-sectionneur 3P 690V 20A cadenassable VCDN20
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
20 A manette rotative courte rouge non 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0364072 Réf. 0364072 Interrupteur-sectionneur 3P 63A 690V cadenassable VCCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
Entraînement rotatif de l'accouplement de porte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A Entraînement rotatif de l'accouplement de porte rouge oui 60 mm En stock 63.06€ HTVA par 1 pièce En stock
3345615 Réf. 3345615 Interrupteur-sectionneur 3P 20A 690V cadenassable VCD01
— — — — — En stock 25.99€ HTVA par 1 pièce En stock
3378625 Réf. 3378625 Interrupteur-sectionneur 3P 12A 690V cadenassable VCDN12
— — — — — Sur commande 20.46€ HTVA par 1 pièce Sur commande

Interrupteur-sectionneur tripolaire 25A pour coupure et arrêt d’urgence

Ce modèle TeSys VARIO VCD0 est un interrupteur-sectionneur tripolaire conçu pour assurer la coupure manuelle d’une installation ou d’un circuit moteur, avec une fonction adaptée à l’arrêt d’urgence et à l’interrupteur principal. Son calibre de 25 A et sa tension assignée de 690 V en font une solution pertinente pour les armoires, coffrets et machines nécessitant une séparation franche de l’alimentation, avec commande rotative visible et facilement identifiable en façade.

Commande rotative rouge cadenassable pour sécuriser la consignation

L’appareil est équipé d’une manette rotative courte rouge avec plastron jaune, une configuration recherchée pour les fonctions d’arrêt d’urgence et de coupure de sécurité en environnement industriel. La poignée est verrouillable par cadenas, jusqu’à 3 points de condamnation, ce qui facilite les opérations de consignation pendant les interventions de maintenance ou les arrêts techniques. Cette exécution permet de limiter les remises sous tension non désirées lors des opérations sur l’installation.

Montage sur porte avec protection frontale IP65

Ce sectionneur est prévu pour une fixation centrale sur porte avec perçage type 22,5 mm et montage encastré. Cette conception simplifie l’intégration sur façade d’armoire ou de coffret tout en conservant une commande déportée propre et accessible. La protection frontale IP65 constitue un atout important pour les environnements exposés à la poussière et aux projections, en préservant la zone de commande lorsque le produit est correctement installé.

Pouvoir d’utilisation adapté aux applications moteur jusqu’à 7,5 kW

Le VCD0 convient aux applications de commutation de moteurs jusqu’à 7,5 kW à 400 V en catégorie AC-23, ainsi qu’aux usages de coupure en AC-3 jusqu’à 5,5 kW à 400 V. Il peut ainsi être retenu pour des fonctions de sectionnement, d’arrêt machine ou de coupure générale sur des équipements de commande moteur. Son exécution 3 pôles permet la coupure simultanée des conducteurs concernés, avec un seul organe de manœuvre.

Raccordement à vis et format compact pour intégration en coffret

Grâce à son raccordement principal à vis, cet interrupteur-sectionneur s’intègre facilement dans les tableaux et ensembles de distribution où une connexion simple, nette et durable est recherchée. Son format compact, avec une largeur de 60 mm, une hauteur de 74 mm et une profondeur de 121 mm, facilite l’implantation dans les enveloppes où l’espace disponible doit être maîtrisé. Il constitue un choix adapté pour les montages compacts sans sacrifier la lisibilité de la commande en façade.

Conçu pour la coupure d’isolement dans les installations techniques

Ce modèle est destiné aux applications où la fonction d’isolement doit être clairement assurée. Il peut être utilisé comme interrupteur principal et comme organe de coupure pour arrêt d’urgence, ce qui le rend particulièrement utile dans les équipements industriels, machines, armoires de commande et coffrets techniques. Sa configuration sans contacts auxiliaires intégrés convient aux montages où l’on recherche avant tout une fonction de coupure simple, directe et clairement identifiée.

Une solution TeSys VARIO pour les tableaux et protections spécifiques

Issu de la gamme TeSys VARIO, cet interrupteur-sectionneur 3P 25A 690V répond aux besoins des professionnels recherchant un appareil de commande et de sécurité d’installation pour tableaux électriques, protections spécifiques et distribution. Il associe une commande frontale cadenassable, une aptitude à la coupure moteur, une installation sur porte et une protection IP65 en façade, ce qui en fait une solution cohérente pour les montages exigeant une coupure visible, accessible et pensée pour l’exploitation quotidienne.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu25 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandemanette rotative courte
Couleur de l'élément de commanderouge
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationnon
Exécution du dispositif d'arrêt d'urgenceoui
Exécution sous forme d'interrupteur de sécuriténon
Finition de l'inverseurnon
Tension de service nominale de mesure690 V
Contacts auxiliaires, nombre de fermeurs0
Puissance de commutation à 400 V0 kW
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousnon
adapté à une fixation frontale centraleoui
adapté à un montage en distributeurnon
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V14.5 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V25 A
Courant de court-circuit de mesure conditionnel lq10 kA
Puissance de service de mesure AC-3, 400V5.5 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw0.3 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V7.5 kW
Type de raccordement du câble principalraccordement à vis
Commande par moteur intégrénon
avec câblage prémonténon
Largeur60 mm
Hauteur74 mm
Profondeur121 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,225 kg

Produits de la même série que le produit consulté

À quoi sert un interrupteur-sectionneur tripolaire cadenassable comme le VCD0 ?

Il sert à couper et isoler proprement l’alimentation d’un circuit triphasé lors d’une intervention, d’une maintenance ou d’une mise en sécurité. Le verrouillage par cadenas permet d’empêcher une remise sous tension non autorisée.

Ce modèle est-il prévu pour un montage en façade de porte ?

Oui, ce VCD0 est conçu pour un montage sur porte ou en façade, avec commande rotative en face avant.

Peut-on le cadenasser en position arrêt ?

Oui, la version est cadenassable. Cela permet de sécuriser l’isolement pendant une intervention, conformément à l’usage attendu d’un interrupteur-sectionneur de sécurité d’arrêt d’urgence.

Dispose-t-il de contacts auxiliaires pour remonter un état à distance ?

Non, cette version ne comporte pas de contacts auxiliaires. Si vous avez besoin d’un retour d’état ou d’un report d’information, il faut prévoir un accessoire ou une version compatible différente.

Faut-il prévoir des accessoires pour le raccordement ?

Le raccordement principal se fait par vis. En pratique, il faut vérifier la compatibilité des conducteurs, des embouts éventuels et de l’implantation dans l’armoire avant le câblage.

Ce modèle convient-il pour un usage en arrêt d’urgence ?

Oui, il est donné comme interrupteur-sectionneur d’arrêt d’urgence dans la gamme TeSys VARIO. Il doit toutefois être intégré dans une installation conforme au schéma et aux exigences de sécurité du projet.
