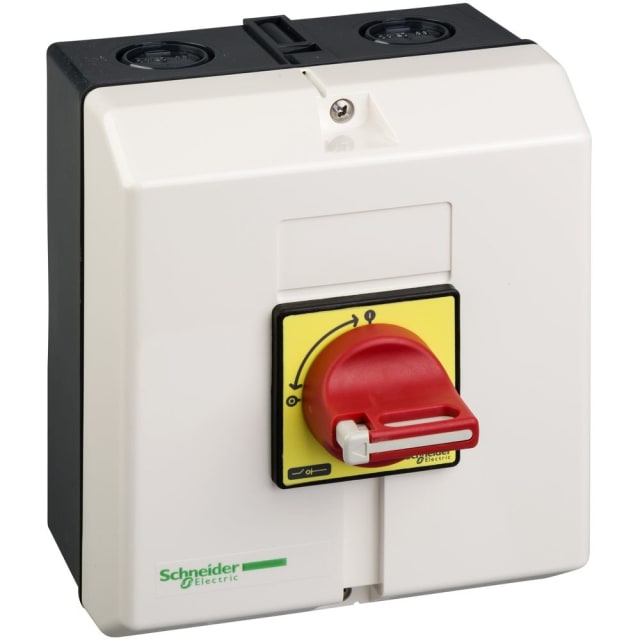

Interrupteur-sectionneur en coffret 3P 50A VCF3GE

Interrupteur-sectionneur en coffret 3P 50 A pour coupure et isolement en charge

Cet interrupteur-sectionneur en coffret 3 pôles de la gamme TeSys VARIO est conçu pour assurer une fonction de coupure en charge et d’isolement sur les installations électriques basse tension. Son format en appareil complet dans un boîtier permet une mise en œuvre directe sur porte, avec une commande rotative visible et simple à manœuvrer. Il convient particulièrement aux armoires, équipements techniques et applications de distribution où une séparation franche de l’alimentation est recherchée.

Commande rotative rouge avec fonction d’arrêt d’urgence intégrée

Ce modèle est équipé d’un bouton rotatif rouge pensé pour une commande immédiate et clairement repérable. Son exécution avec fonction d’arrêt d’urgence apporte une réponse adaptée aux environnements où l’arrêt rapide d’un circuit ou d’un équipement doit rester accessible. La poignée est verrouillable par cadenas, ce qui facilite les opérations de consignation et limite les remises sous tension non souhaitées pendant les interventions.

Configuration 3 pôles adaptée aux circuits jusqu’à 690 V

Avec ses 3 pôles, cet interrupteur-sectionneur en coffret répond aux besoins des circuits triphasés. Il accepte une tension assignée d’utilisation jusqu’à 690 V en courant alternatif et un courant nominal de 50 A. Cette configuration le rend pertinent pour de nombreuses applications de sectionnement local, en protection fonctionnelle de départs ou comme organe de coupure principal sur des ensembles électriques compacts.

Pouvoir de coupure cohérent pour les usages de distribution et de commande moteur

Ce coffret de sectionnement présente une puissance de commutation de 30 kW à 400 V, ainsi qu’une puissance assignée de 22 kW en catégorie CA-23 à 400 V et 18,5 kW en AC-3 à 400 V. Ces caractéristiques permettent de l’intégrer aussi bien sur des circuits de distribution que dans certaines architectures de commande ou d’isolement de moteurs, lorsque le dimensionnement global de l’installation est correctement vérifié en amont.

Coffret IP65 pour environnements exposés à la poussière et aux projections d’eau

La face avant bénéficie d’un indice de protection IP65, un point important pour les installations en atelier, zone technique, local utilitaire ou environnement industriel soumis à la poussière et aux projections. Le coffret aide à protéger l’organe de coupure tout en conservant une manœuvre simple depuis l’extérieur. Ce niveau de protection contribue à maintenir une exploitation pratique du sectionneur sans nécessiter d’accès direct aux parties internes.

Montage frontal 4 trous et raccordement à vis pour une intégration propre

L’appareil est prévu pour une fixation frontale à 4 trous, solution appréciée pour obtenir un montage net et stable sur porte ou façade de coffret. Le raccordement principal à vis facilite la connexion des conducteurs dans une logique de câblage classique, avec une bonne tenue mécanique. L’ensemble est ainsi adapté aux réalisations de tableaux et coffrets où l’on recherche un appareillage compact, lisible et rapidement identifiable à l’usage.

Format compact pour tableaux et coffrets de distribution

Avec des dimensions de 157 mm de largeur, 180 mm de hauteur et 152 mm de profondeur, cet interrupteur-sectionneur en coffret s’intègre facilement dans de nombreuses configurations d’armoires et d’enveloppes techniques. Son encombrement reste maîtrisé pour simplifier l’implantation dans les espaces disponibles, tout en conservant une commande en façade claire pour l’exploitant ou le mainteneur.

Une solution TeSys VARIO pensée pour les besoins de sectionnement local

Dans une installation électrique, ce type d’interrupteur-sectionneur en coffret répond à un besoin concret : disposer d’un organe de coupure dédié, visible et accessible au plus près de l’équipement ou du tableau concerné. Sa conception en version interrupteur principal, sa poignée cadenassable et son exécution en coffret en font une solution pertinente pour les intégrateurs, tableautiers et professionnels recherchant un sectionnement fonctionnel, propre à installer et simple à exploiter au quotidien.
