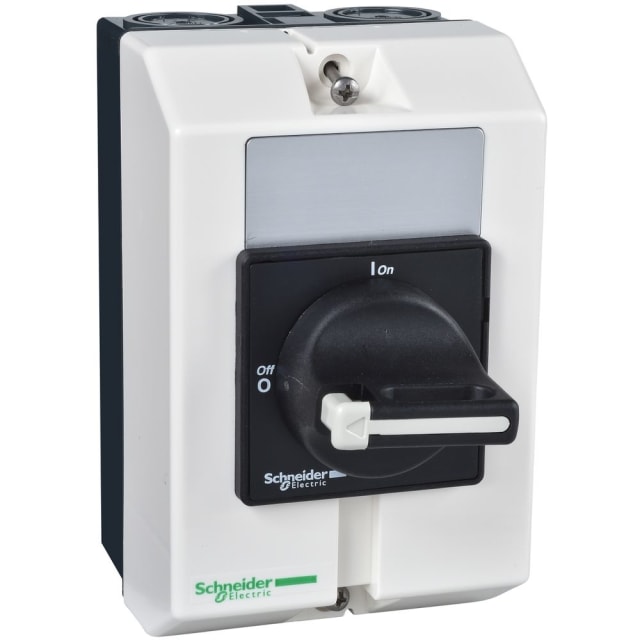

Interrupteur-sectionneur en coffret 3P 16A VBF01GE

Interrupteur-sectionneur en coffret 3P 16A pour coupure et isolement de proximité

Cet interrupteur-sectionneur en coffret TeSys VARIO est conçu pour assurer une fonction de coupure manuelle claire et accessible sur des installations triphasées. Avec ses 3 pôles et son calibre 16 A, il convient parfaitement aux besoins d’isolement local d’un équipement, d’une ligne ou d’un départ nécessitant une commande directe en façade. Son format en appareil complet dans un boîtier facilite l’intégration sur site lorsqu’une solution prête à poser est recherchée.

Boîtier compact IP65 adapté aux environnements d’installation exigeants

Le coffret offre une protection frontale IP65, un atout important lorsque l’appareil est installé dans des zones exposées à la poussière ou aux projections. Son encombrement de 90 mm de largeur, 146 mm de hauteur et 131 mm de profondeur permet de l’implanter facilement sans mobiliser un volume excessif. Le montage au sol ou sur surface en fait une solution pratique pour les machines, armoires déportées, coffrets techniques ou points de coupure de maintenance.

Commande rotative courte pour une manœuvre simple et lisible

L’appareil est équipé d’une manette rotative courte noire, pensée pour une utilisation directe, rapide et compréhensible. Cette exécution favorise une prise en main nette lors des opérations de coupure et de remise sous tension. Le produit est également verrouillable, ce qui permet de sécuriser la position de l’interrupteur pendant une intervention et d’accompagner efficacement les procédures de consignation sur installation électrique.

Configuration dédiée à l’interrupteur principal et à la maintenance

Cette version est prévue pour une utilisation en tant qu’interrupteur principal ainsi qu’en interrupteur de maintenance ou de réparation. Elle répond donc aux besoins des installateurs et intégrateurs qui recherchent un organe de sectionnement visible et dédié à la mise hors tension d’un équipement avant intervention. En revanche, cette exécution n’est pas une version d’arrêt d’urgence ni un inverseur, ce qui permet de bien cibler son usage dans une architecture électrique cohérente.

Caractéristiques électriques adaptées aux circuits triphasés jusqu’à 690 V

Ce modèle fonctionne avec une tension assignée d’utilisation jusqu’à 690 V. Il présente un courant permanent de mesure de 16 A et des valeurs d’emploi indiquées pour différentes catégories de charge, avec notamment une puissance de service AC-3 de 4 kW à 400 V et une puissance assignée en AC-23 de 5,5 kW à 400 V. Ces données en font un interrupteur-sectionneur pertinent pour des applications de coupure en charge correspondant à des usages techniques bien définis dans les ensembles de distribution et de commande.

Raccordement à vis pour une connexion directe et maîtrisée

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour sa simplicité de mise en œuvre et la tenue du serrage dans de nombreuses configurations d’installation. L’appareil ne comporte pas de câblage prémonté, ce qui laisse à l’installateur la liberté d’adapter le raccordement au cheminement réel des conducteurs et à l’organisation du coffret ou de la zone technique. L’absence de contacts auxiliaires intégrés oriente clairement ce modèle vers une fonction de sectionnement dédiée.

Une solution TeSys VARIO pensée pour les tableaux et protections spécifiques

Issu de la gamme TeSys VARIO, cet interrupteur-sectionneur en coffret s’intègre naturellement dans les applications de tableaux, de protections électriques spécifiques et de distribution. Son pouvoir de court-circuit conditionnel de 10 kA complète son positionnement sur des installations où la fonction d’isolement doit être à la fois compacte, bien identifiée et techniquement adaptée. Pour l’acheteur professionnel, c’est un choix pertinent lorsqu’il faut une coupure triphasée en coffret, lisible sur le terrain et orientée maintenance.
