Interrupteur-sectionneur en coffret 3P 16A VCF01GE

Interrupteur-sectionneur en coffret Schneider TeSys VARIO : la solution compacte pour la coupure et la consignation

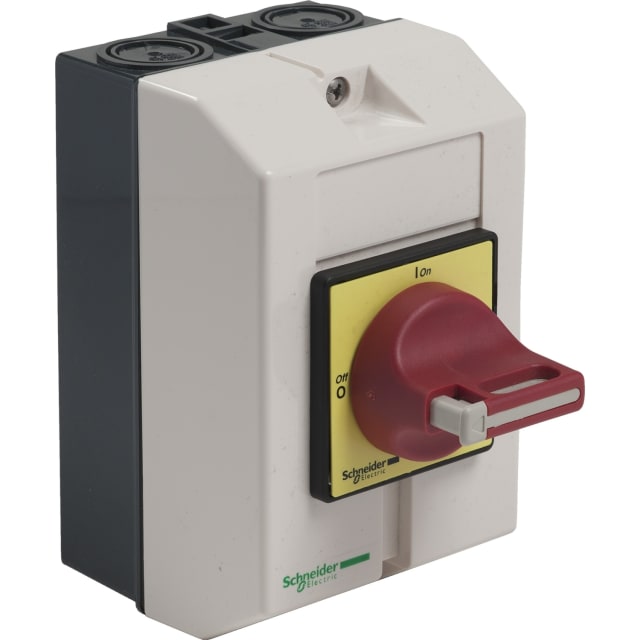

Le Schneider Automation VCF01GE est un interrupteur-sectionneur en coffret de la série TeSys VARIO, conçu pour assurer une coupure franche et sécurisée sur des installations triphasées. Avec ses 3 pôles et son courant permanent de 16 A, il répond aux besoins courants de commande et d’isolement dans les tableaux, armoires et équipements électriques nécessitant un appareil complet prêt à poser.

Son format en boîtier synthétique gris avec protection frontale IP65 en fait une solution adaptée aux environnements où la résistance à la poussière et aux projections d’eau est un vrai atout. Il se distingue aussi par sa poignée rotative rouge, son verrouillage possible et son usage comme interrupteur principal ainsi que comme dispositif d’arrêt d’urgence.

Les atouts du VCF01GE

Appareil complet en coffret : solution prête à intégrer, pratique pour les installations neuves ou les remplacements ciblés. 3 pôles / 16 A : adapté à la coupure et à l’isolement d’un circuit triphasé de puissance modérée. Fonction interrupteur principal : permet une mise hors tension claire et identifiable de l’installation. Fonction arrêt d’urgence : utile dans les applications où la coupure rapide doit être immédiatement accessible. Indice IP65 : protection renforcée du coffret face aux agressions extérieures. Poignée rouge rotative : repérage visuel immédiat et commande simple. Verrouillable : possibilité de consignation pour sécuriser les opérations de maintenance.

Caractéristiques techniques à retenir

Marque : Schneider Automation Série : TeSys VARIO Référence fabricant : VCF01GE Référence commerciale : 0189366 Identifiant global : 3389110194067 Nombre de pôles : 3 Courant permanent de mesure : 16 A Tension de service nominale / maximale : 690 V Puissance de commutation à 400 V : 9 kW Puissance de service de mesure AC-3 à 400 V : 4 kW Puissance de service de dimensionnement AC-23 à 400 V : 5,5 kW Courant permanent nominal CA-21 à 400 V : 16 A Courant permanent nominal CA-21 à 400 V : 11 A Courant de court-circuit conditionnel lq : 10 kA Capacité de tenue de courte durée Icw : 0,3 kA Type de raccordement : raccordement à vis Matière du boîtier : matière synthétique Couleur du boîtier : gris Couleur de l’élément de commande : rouge Dimensions : 90 x 146 x 131 mm

Pour quelles applications choisir cet interrupteur-sectionneur ?

Ce modèle convient particulièrement aux installations où l’on recherche un organe de coupure compact, robuste et clairement identifiable. Il est adapté à des usages de sectionnement principal, de consignation et de coupure de sécurité sur des circuits triphasés de faible à moyenne puissance.

Grâce à ses caractéristiques, il peut être employé dans des ensembles machine, des armoires de distribution, des équipements industriels compacts ou des coffrets techniques nécessitant une commande en façade facilement accessible. Sa conception en coffret simplifie l’intégration lorsqu’il faut disposer d’un appareil protégé et immédiatement opérationnel.

Confort d’installation et sécurité d’utilisation

Le VCF01GE est prévu pour une fixation frontale à 4 trous, avec un montage en saillie. Son raccordement à vis facilite le câblage des conducteurs principaux et assure une connexion traditionnelle, adaptée aux environnements de chantier comme aux installations industrielles.

Le coffret dispose d’une possibilité de plombage et d’un verrouillage, ce qui renforce la sécurité lors des opérations de maintenance ou de consignation. Ces éléments sont particulièrement utiles lorsque l’appareil doit rester dans une position déterminée, conformément aux exigences de prévention des remises sous tension intempestives.

Un choix pertinent pour les besoins de coupure et d’isolement

En choisissant ce modèle Schneider TeSys VARIO, vous optez pour un appareil reconnu pour sa conception sérieuse et son positionnement orienté terrain. Il offre une bonne lisibilité d’usage grâce à sa commande rotative rouge, une protection de coffret adaptée aux environnements exigeants, et des performances cohérentes pour les applications jusqu’à 5,5 kW à 400 V en AC-23.

Pour sécuriser un équipement, faciliter une mise hors service ou disposer d’un interrupteur principal compact dans un boîtier fermé, ce modèle constitue une solution fiable et pratique.

À vérifier avant la commande

Le nombre de pôles requis par votre installation : ici 3 pôles. Le courant nominal et la puissance moteur à interrompre. Les contraintes de montage en façade et l’encombrement disponible. Le besoin éventuel de consignation par cadenas selon votre procédure de sécurité. La compatibilité avec le mode de raccordement et les sections de câble prévues sur votre installation. Le Schneider Automation – Interrupteur-sectionneur en coffret Vario VCF – 3P – 16A – VCF01GE est une solution compacte, sûre et professionnelle pour la coupure, l’isolement et la maintenance d’installations électriques triphasées.
