Schneider Automation

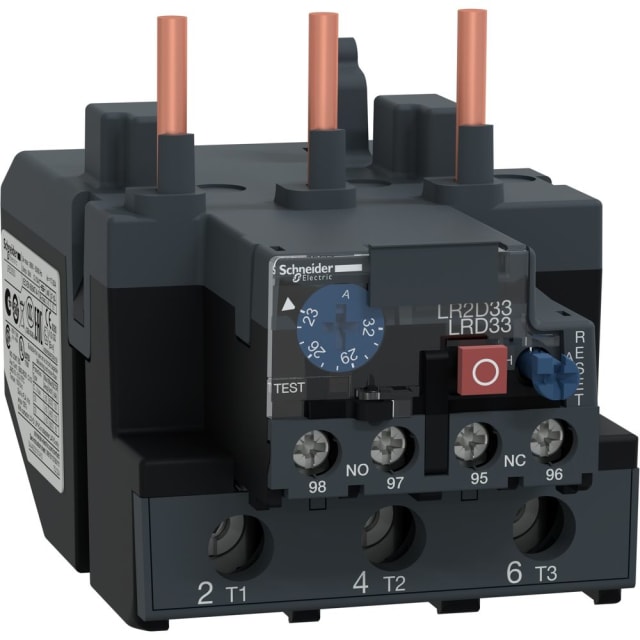

Relais thermique TeSys 23-32A classe 10A LRD3353

Marque : Schneider Automation Série : TeSys Deca overload relays EAN : 3389110519921 SKU : 3335823 Réf. fabricant : LRD3353

Relais thermique TeSys réglable 23 à 32 A, classe 10A, montage direct, raccordement à vis, réarmement automatique, avec 1 contact auxiliaire NO et 1 NC.

102.60€ HTVA

Par pièce

En rupture de stock

Ce produit est actuellement en rupture de stock.

Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.

Quantité Prix HTVA Remise
0-2 102.60€ 0%
3-5 100.55€ 2%
6-10 99.53€ 3%
11+ 98.50€ 4%

Variantes du produit

Référence Produit Domaine de courant réglable Classe de déclenchement Type de montage Disponibilité Prix HTVA
3335823 Réf. 3335823 Relais thermique TeSys 23-32A classe 10A LRD3353 Modèle sélectionné
Domaine de courant réglable
23...32 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
23...32 A CLASSE 10 A adossable directement Rupture de stock 102.60€ HTVA par pièce Rupture de stock
3335807 Réf. 3335807 Relais thermique TeSys 0,25-0,4 A classe 10A LRD03
Domaine de courant réglable
0.25...0.4 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
0.25...0.4 A CLASSE 10 A adossable directement Sur commande 60.55€ HTVA par 1 pièce Sur commande
3335808 Réf. 3335808 Relais thermique moteur TeSys 0,4-0,63A classe 10A LRD04
Domaine de courant réglable
0.4...0.63 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
0.4...0.63 A CLASSE 10 A adossable directement En stock 62.96€ HTVA par 1 pièce En stock
3335809 Réf. 3335809 Relais thermique moteur TeSys 0,63 à 1 A classe 10A LRD05
Domaine de courant réglable
0.63...1 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
0.63...1 A CLASSE 10 A adossable directement Sur commande 62.96€ HTVA par 1 pièce Sur commande
3335810 Réf. 3335810 Relais thermique moteur TeSys 1-1,6 A classe 10A LRD06
Domaine de courant réglable
1...1.6 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
1...1.6 A CLASSE 10 A adossable directement En stock 60.55€ HTVA par 1 pièce En stock
3335811 Réf. 3335811 Relais thermique moteur TeSys 1,6-2,5 A classe 10A LRD07
Domaine de courant réglable
1.6...2.5 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
1.6...2.5 A CLASSE 10 A adossable directement En stock 62.96€ HTVA par 1 pièce En stock
3335812 Réf. 3335812 Relais thermique moteur TeSys 2,5-4 A classe 10A LRD08
Domaine de courant réglable
2.5...4 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
2.5...4 A CLASSE 10 A adossable directement En stock 60.55€ HTVA par 1 pièce En stock
3335814 Réf. 3335814 Relais thermique moteur TeSys 4-6 A classe 10A LRD10
Domaine de courant réglable
4...6 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
4...6 A CLASSE 10 A adossable directement En stock 61.20€ HTVA par 1 pièce En stock
3335815 Réf. 3335815 Relais thermique moteur TeSys 5,5-8 A classe 10A LRD12
Domaine de courant réglable
5.5...8 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
5.5...8 A CLASSE 10 A adossable directement En stock 61.20€ HTVA par 1 pièce En stock
3335816 Réf. 3335816 Relais thermique moteur TeSys 7-10 A classe 10A LRD14
Domaine de courant réglable
7...10 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
7...10 A CLASSE 10 A adossable directement En stock 61.20€ HTVA par 1 pièce En stock
3335817 Réf. 3335817 Relais thermique moteur TeSys LRD 9-13 A classe 10A LRD16
Domaine de courant réglable
9...13 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
9...13 A CLASSE 10 A adossable directement En stock 63.64€ HTVA par 1 pièce En stock
3335819 Réf. 3335819 Relais thermique moteur 12-18 A classe 10A LRD21
Domaine de courant réglable
12...18 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
12...18 A CLASSE 10 A adossable directement En stock 63.64€ HTVA par 1 pièce En stock
3335820 Réf. 3335820 Relais thermique moteur 16-24 A classe 10A LRD22
Domaine de courant réglable
16...24 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
16...24 A CLASSE 10 A adossable directement En stock 65.91€ HTVA par 1 pièce En stock
3335821 Réf. 3335821 Relais thermique moteur TeSys 23-32A classe 10A LRD32
— — — En stock 94.34€ HTVA par 1 pièce En stock
3335827 Réf. 3335827 Relais thermique TeSys 55-70A classe 10A LRD3361
Domaine de courant réglable
55...70 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
55...70 A CLASSE 10 A adossable directement Sur commande 152.59€ HTVA par 1 pièce Sur commande
3335829 Réf. 3335829 Relais thermique moteur TeSys 63-80A classe 10A LRD3363
Domaine de courant réglable
63...80 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement
63...80 A CLASSE 10 A adossable directement En stock 187.37€ HTVA par 1 pièce En stock
3544522 Réf. 3544522 Relais thermique moteur TeSys 23-28 A classe 20 LRD1530
Domaine de courant réglable
23...28 A
Classe de déclenchement
classe 20
Type de montage
adossable directement
23...28 A classe 20 adossable directement En stock 414.55€ HTVA par 1 pièce En stock
3963220 Réf. 3963220 Relais thermique moteur 23-32 A classe 10A LRD332
Domaine de courant réglable
23...32 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement/individuellement
23...32 A CLASSE 10 A adossable directement/individuellement En stock 94.34€ HTVA par 1 pièce En stock
3963221 Réf. 3963221 Relais thermique moteur TeSys 25-40 A classe 10A LRD340
Domaine de courant réglable
25...40 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement/individuellement
25...40 A CLASSE 10 A adossable directement/individuellement En stock 110.28€ HTVA par 1 pièce En stock
3963222 Réf. 3963222 Relais thermique moteur 37-50 A classe 10A LRD350
Domaine de courant réglable
37...50 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement/individuellement
37...50 A CLASSE 10 A adossable directement/individuellement En stock 139.35€ HTVA par 1 pièce En stock
3963224 Réf. 3963224 Relais thermique moteur 48-65 A classe 10A LRD365
Domaine de courant réglable
48...65 A
Classe de déclenchement
CLASSE 10 A
Type de montage
adossable directement/individuellement
48...65 A CLASSE 10 A adossable directement/individuellement En stock 139.92€ HTVA par 1 pièce En stock

Relais thermique TeSys 23-32A pour protection moteur précise et intégration simple

Le relais thermique TeSys LRD3353 est conçu pour la protection des moteurs triphasés contre les surcharges et les défauts de phase. Sa plage de réglage de 23 à 32 A permet d’ajuster la protection au courant nominal du moteur afin d’obtenir un déclenchement cohérent avec l’application. Ce modèle de classe 10A convient particulièrement aux démarrages usuels et s’intègre dans les ensembles de commande moteur où l’on recherche une protection thermique claire, lisible et facile à régler.

Protection contre surcharge et perte de phase pour départs moteurs triphasés

Ce relais de surcharge thermique fonctionne en mode différentiel, ce qui lui permet de mieux réagir en cas de déséquilibre ou de perte de phase. C’est un point important pour préserver le moteur dans les environnements industriels, les armoires de distribution et les équipements de variation ou de commande moteur. En pratique, il contribue à limiter l’échauffement anormal du moteur et à sécuriser le fonctionnement du départ moteur sans complexifier l’appareillage.

Plage de réglage 23 à 32 A et classe 10A pour moteurs adaptés

Avec son domaine de courant réglable de 23 à 32 A, ce relais thermique TeSys s’adresse aux installations nécessitant un réglage fin dans cette plage. La classe de déclenchement 10A est adaptée aux moteurs présentant un courant de démarrage standard, avec un compromis pertinent entre continuité de service et protection thermique. Ce positionnement en fait un choix cohérent pour de nombreux montages de commande moteur, notamment lorsque l’on souhaite conserver une lecture simple des réglages et une exploitation maîtrisée.

Montage direct sur contacteur compatible ou installation séparée en coffret

Le LRD3353 est prévu pour un montage adossable directement, ce qui facilite son association mécanique avec certains contacteurs de la gamme correspondante. Il peut également être mis en œuvre sur rail DIN ou par fixation à vis lorsqu’une implantation séparée est préférable dans le coffret électrique. Cette souplesse d’installation aide à optimiser l’encombrement dans l’armoire tout en conservant une architecture de protection moteur propre et facilement maintenable.

Raccordement à vis et contacts auxiliaires intégrés pour la commande

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour sa tenue en environnement technique et pour la simplicité de câblage lors du montage ou du remplacement. Le relais dispose en plus de contacts auxiliaires intégrés avec un contact à ouverture et un contact à fermeture. Cette configuration permet de reporter l’état de déclenchement vers la commande, la signalisation ou l’arrêt du circuit de pilotage, sans ajouter immédiatement d’accessoires externes.

Réarmement automatique disponible avec réglages protégés

Ce modèle intègre une fonction de réinitialisation automatique ainsi qu’un bouton-poussoir dédié au réarmement automatique. Cette configuration peut répondre aux besoins de certaines installations où la reprise de fonctionnement doit être encadrée selon la logique de commande retenue. Les réglages sont protégés par un capot transparent verrouillable, ce qui aide à éviter les modifications involontaires du calibre sélectionné et à conserver un paramétrage visible lors des interventions de maintenance.

Un relais thermique TeSys adapté aux ensembles de commande moteur en tableau

Grâce à sa tension assignée de service pouvant aller jusqu’à 1000 V et à son format destiné aux ensembles de commande moteur, ce relais de surcharge thermique trouve naturellement sa place dans les tableaux électriques industriels, les armoires de distribution et les systèmes de commande moteur. Il répond bien aux besoins des professionnels recherchant un relais thermique TeSys 23-32A avec montage rationalisé, protection contre surcharge moteur et contacts auxiliaires intégrés pour une exploitation claire du départ moteur.

Documentation PDF

Caractéristiques techniques

Domaine de courant réglable23...32 A
Type de raccordement du câble principalraccordement à vis
Classe de déclenchementCLASSE 10 A
Type de montageadossable directement
Fonction de réinitialisation automatiqueoui
Tension maximale de service de dimensionnement Ue1000 V
Contacts auxiliaires, nombre de fermeurs1
Contacts auxiliaires, nombre d'ouvreurs1
Bouton-poussoir de réinitialisation automatiqueoui
Entrée de fonction de réinitialisationnon
Contacts auxiliaires, nombre d' inverseurs0
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,498 kg

Produits de la même série que le produit consulté

Avec quels contacteurs le relais thermique TeSys LRD3353 est-il compatible ?

Le LRD3353 est prévu pour être associé aux contacteurs TeSys D LC1D80 et LC1D95. Vérifiez toujours la compatibilité avec le montage de votre démarreur moteur avant installation.

Le relais thermique LRD3353 se monte-t-il directement sur le contacteur ?

Oui, ce modèle est conçu pour un montage adossable directement, ce qui facilite l’assemblage dans un ensemble de protection moteur compact.

Le LRD3353 possède-t-il une réinitialisation automatique ?

Oui, il dispose d’une fonction de réinitialisation automatique, avec bouton-poussoir dédié. Avant de l’utiliser, assurez-vous que cette logique de redémarrage est adaptée à votre application.

Combien de contacts auxiliaires sont disponibles sur ce relais thermique ?

Le LRD3353 intègre 1 contact auxiliaire NO et 1 contact auxiliaire NF. Ils servent généralement à la signalisation et à la commande, selon le schéma de câblage de l’installation.

Dans quel cas utiliser le relais thermique TeSys LRD3353 ?

Il est destiné à la protection des moteurs contre les surcharges dans un départ moteur. Il doit être réglé en fonction du courant nominal du moteur et du montage utilisé, conformément à la documentation d’installation.

Le câblage du LRD3353 se fait-il par raccordement à vis ?

Oui, le raccordement du câble principal se fait par vis. Pensez à respecter le serrage recommandé par le constructeur et à vérifier la bonne tenue des conducteurs avant la mise en service.
