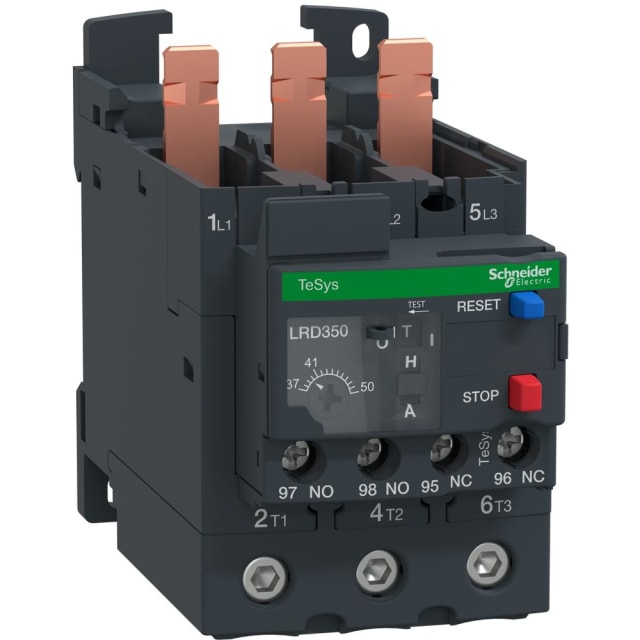

Relais thermique moteur 37-50 A classe 10A LRD350

Protection thermique moteur réglable de 37 à 50 A

Ce relais thermique moteur TeSys Deca est conçu pour la protection des moteurs triphasés contre les surcharges, avec une plage de réglage de 37 à 50 A adaptée aux applications de puissance intermédiaire à soutenue. Sa classe de déclenchement 10A convient particulièrement aux démarrages standards et permet une protection cohérente du moteur sans surdimensionner la commande. Ce modèle intègre également une fonction différentielle avec détection de perte de phase, utile pour limiter les risques liés à un fonctionnement déséquilibré du moteur.

Montage direct sur contacteur ou installation séparée

Ce relais de surcharge thermique peut être monté en adossement direct ou de manière individuelle selon l’architecture de l’armoire. Il est prévu pour une intégration directe sur les contacteurs compatibles de la gamme TeSys Deca, ce qui simplifie la réalisation d’un ensemble de démarrage moteur compact. En montage séparé, il peut aussi s’intégrer sur rail DIN ou par fixation vissée avec l’accessoirisation adaptée, ce qui facilite son emploi en maintenance, en retrofit ou en création de coffrets industriels.

Raccordement à vis pour une connexion nette et durable

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les circuits moteur nécessitant un serrage franc et une bonne tenue mécanique des conducteurs. Ce type de connexion convient bien aux environnements techniques où la stabilité du câblage, la lisibilité du repérage et la simplicité d’intervention sont recherchées. Pour l’installateur, cela permet un montage clair et une mise en œuvre compatible avec les habitudes de câblage en commande moteur.

Signalisation intégrée grâce aux contacts auxiliaires 1NO + 1NC

Le relais dispose de deux contacts auxiliaires intégrés, avec 1 contact à fermeture et 1 contact à ouverture. Cette configuration permet de remonter l’information de déclenchement vers un circuit de commande, un voyant, une alarme ou une chaîne d’arrêt. C’est un point important pour réaliser une signalisation d’état simple et exploitable dans une armoire de variation et commande moteur, sans ajouter immédiatement d’accessoires de report externes.

Réarmement automatique et fonctions de commande en face avant

Ce modèle est équipé d’une fonction de réinitialisation automatique ainsi que d’un bouton-poussoir dédié au réarmement automatique. La présence d’un sélecteur de réarmement manuel/automatique et d’une commande de test apporte davantage de souplesse lors de l’exploitation et du diagnostic. En pratique, cela aide à adapter le comportement du relais à la logique de fonctionnement de l’installation, qu’il s’agisse d’un redémarrage maîtrisé, d’essais de déclenchement ou d’opérations de maintenance préventive.

Utilisation en environnement de commande moteur jusqu’à 690 V

Avec une tension maximale de service de dimensionnement de 690 V, ce relais thermique s’intègre dans des ensembles de commande moteur conçus pour des environnements industriels exigeants. Il est adapté aux applications où la protection contre les surcharges doit rester précise tout en s’inscrivant dans une chaîne de commande robuste. Pour un moteur triphasé, il constitue une solution pertinente lorsque l’on recherche un relais thermique de plage élevée, lisible au réglage et facile à associer à un contacteur de puissance.

Un choix pertinent pour les armoires industrielles TeSys Deca

Issu de la série TeSys Deca overload relays, ce relais de surcharge thermique répond aux besoins courants en protection moteur dans les armoires industrielles, les coffrets de commande et les ensembles d’automatisme. Son réglage 37 à 50 A, sa classe 10A, son montage flexible et ses auxiliaires intégrés en font un composant particulièrement adapté aux départs moteurs où l’on attend une protection thermique claire, une exploitation pratique et une intégration simple dans une logique de commande existante.
