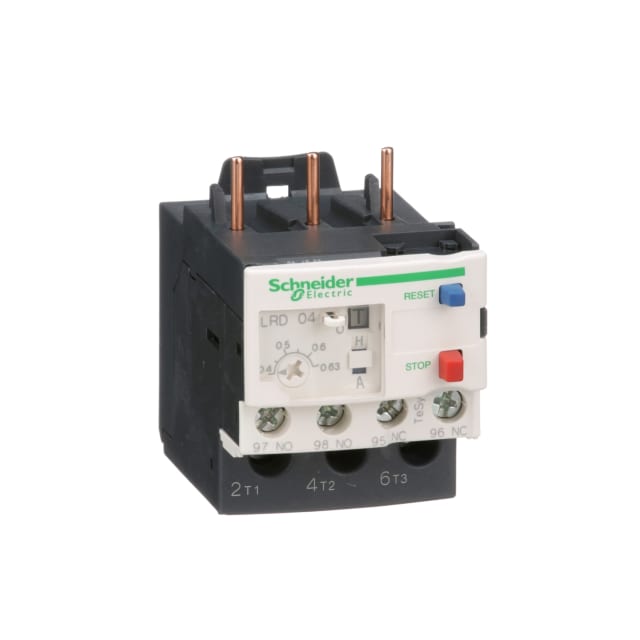

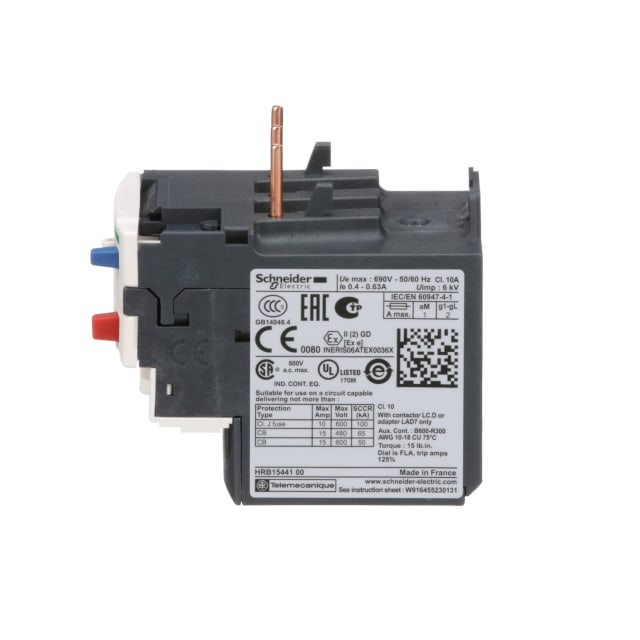

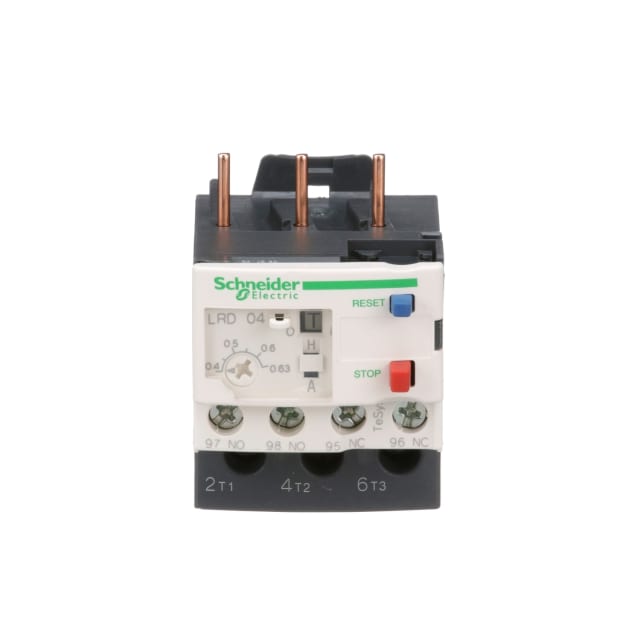

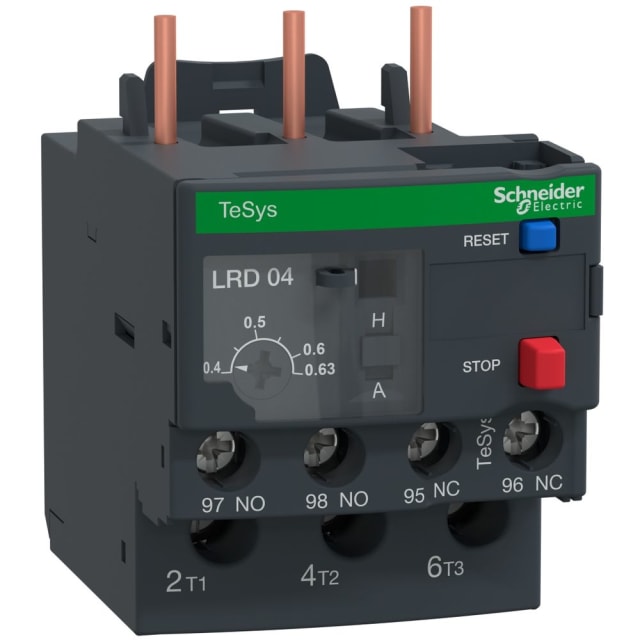

Relais thermique moteur TeSys 0,4-0,63A classe 10A LRD04

Relais thermique moteur compact pour la protection précise des petits moteurs

Le relais thermique moteur TeSys LRD04 est conçu pour protéger efficacement les moteurs contre les surcharges dans une plage de réglage de 0,4 à 0,63 A. Adapté aux applications de faible puissance, il assure une surveillance thermique cohérente du moteur et contribue à limiter les échauffements anormaux liés à une surintensité prolongée. Sa classe de déclenchement 10A en fait une solution particulièrement adaptée aux démarrages moteurs standards, avec un bon équilibre entre protection et continuité de fonctionnement.

Réglage 0,4 à 0,63 A pour une adaptation fine au courant moteur

La plage de courant réglable de 0,4 à 0,63 A permet d’ajuster la protection au plus près du courant nominal du moteur. Ce point est essentiel pour éviter un réglage trop large ou imprécis, souvent source de déclenchements inadaptés ou de protection insuffisante. Le cadran de réglage thermique facilite la mise en service et le paramétrage en atelier, en maintenance ou lors de l’intégration dans une armoire électrique de commande moteur.

Protection thermique différentielle avec détection du défaut de phase

Ce relais de surcharge thermique est prévu pour la protection des moteurs triphasés et intègre une fonction différentielle avec sensibilité à la perte de phase. Cette caractéristique est particulièrement utile pour sécuriser le fonctionnement du moteur lorsqu’un déséquilibre ou une absence de phase provoque une élévation anormale du courant sur les enroulements restants. Dans un ensemble de commande moteur, cela apporte une protection plus adaptée qu’un simple appareil de coupure.

Montage direct sur contacteur TeSys pour un ensemble moteur plus compact

Le LRD04 est prévu pour un montage adossable directement, ce qui permet une association simple avec les contacteurs compatibles de la gamme TeSys Deca. Cette configuration facilite la réalisation d’un départ moteur compact, lisible et bien intégré dans un coffret ou un tableau électrique. Pour certaines configurations, il peut aussi être monté séparément sur rail DIN ou par fixation à vis avec bornier adapté, ce qui offre davantage de souplesse en implantation.

Raccordement à vis et exploitation claire des informations de défaut

Le raccordement principal à vis permet une connexion simple et robuste dans les environnements de câblage industriel. Le relais dispose en complément de 2 contacts auxiliaires intégrés, soit 1 contact à fermeture et 1 contact à ouverture, utiles pour la signalisation d’état, la remontée d’information défaut ou l’intégration dans une logique de commande. L’ensemble est complété par des fonctions pratiques de test, d’arrêt, de réarmement et par un indicateur visuel de déclenchement pour accélérer le diagnostic.

Réarmement manuel ou automatique selon les besoins de l’installation

Ce modèle intègre une fonction de réinitialisation automatique ainsi qu’un bouton-poussoir de réarmement automatique, avec sélecteur de réarmement manuel-automatique. Ce choix permet d’adapter le comportement du relais aux exigences de l’application et de la maintenance. En environnement industriel, cette flexibilité est appréciable pour configurer le départ moteur selon le niveau de surveillance recherché et la logique d’exploitation de la machine.

Utilisation en commande moteur jusqu’à 690 V avec protection des réglages

Avec une tension maximale de service assignée de 690 V, ce relais thermique TeSys trouve sa place dans de nombreux ensembles de commande et de protection moteur. Le capot transparent de protection des réglages aide à sécuriser le paramétrage contre les manipulations involontaires tout en laissant le contrôle visuel accessible. Pour un achat en maintenance ou en remplacement, ce type de relais est particulièrement pertinent lorsqu’il faut retrouver une plage de protection basse, une classe 10A et une intégration compatible avec un ensemble de commande moteur TeSys.
