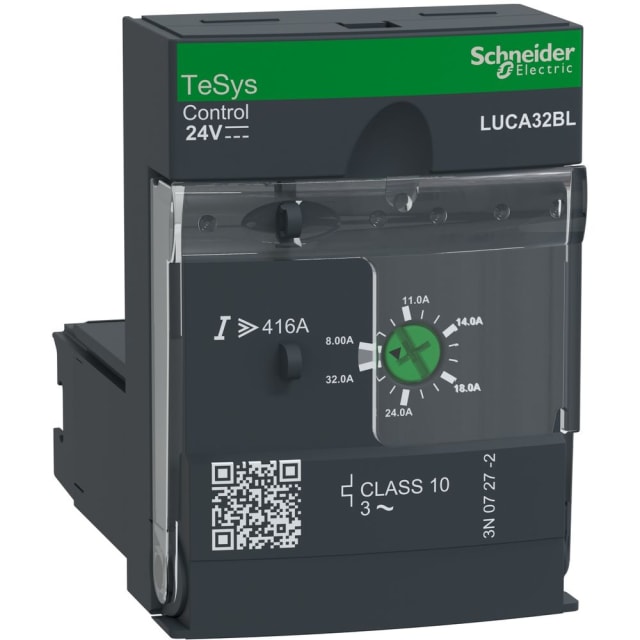

Unité de contrôle moteur TeSys U 24 V CC 8-32 A LUCA32BL

Unité de contrôle moteur TeSys U 24 V CC pour départ moteur modulaire

L’unité de contrôle moteur TeSys U LUCA32BL est conçue pour s’intégrer dans une base d’alimentation compatible afin de constituer un démarreur moteur compact et modulaire. Cette version standard fonctionne en commande 24 V CC et s’adresse aux applications de moteurs triphasés nécessitant une protection moteur complète dans une plage de réglage de 8 à 32 A. Son format optimisé permet une intégration simple dans les ensembles de commande moteur où l’encombrement, la lisibilité du réglage et la cohérence de l’appareillage sont essentiels.

Protection thermique et magnétique adaptée aux moteurs triphasés

Ce module assure une protection thermique et magnétique du moteur, avec une classe de déclenchement 10 adaptée aux démarrages courants. Le réglage de surcharge de 8 à 32 A permet d’ajuster précisément la protection au courant nominal du moteur afin de limiter les échauffements anormaux et de mieux préserver l’installation. Le déclenchement de court-circuit non retardé apporte une réaction rapide en cas de défaut important, avec un seuil dédié annoncé à 416 A, ce qui renforce la protection des départs moteurs dans les environnements industriels et techniques.

Protection étendue pour une meilleure maîtrise des défauts

Au-delà de la surcharge moteur, cette unité prend en charge les fonctions attendues sur un départ moteur TeSys U standard, notamment la gestion des surintensités, la détection de perte de phase et la protection liée au défaut d’isolation pour l’équipement. La présence d’une fonction de protection de fuite à terre ajoute un niveau de surveillance utile pour les installations où la continuité de service doit s’accompagner d’un contrôle rigoureux des défauts électriques. Ce positionnement en fait une solution particulièrement pertinente pour les armoires de commande, machines et ensembles industriels demandant une protection centralisée et lisible.

Commande en 24 V CC pour intégration en automatisme

Alimentée en 24 V courant continu pour la partie commande, cette unité s’intègre naturellement dans les architectures d’automatisme modernes utilisant cette tension de contrôle. Elle convient ainsi aux équipements pilotés par relais, automates ou chaînes de commande basse tension continue. Ce choix de commande simplifie la cohérence des schémas électriques lorsque l’installation est déjà structurée autour d’une alimentation 24 V CC, tout en conservant une aptitude au service sur circuits moteur jusqu’à 690 V AC.

Compatibilité avec les bases d’alimentation TeSys U

Cette unité de contrôle est prévue pour être associée aux bases d’alimentation de la gamme compatibles, notamment les versions de type LUB32 et LUB38. Cette conception modulaire permet de composer un démarreur moteur selon le besoin réel de l’application, sans repartir d’un ensemble complet. Pour l’exploitant comme pour l’installateur, cela facilite la maintenance, la mise à niveau de l’équipement et l’identification du bon composant dans une logique de continuité de gamme TeSys U.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 45 mm de largeur, 66 mm de hauteur et 60 mm de profondeur, cette unité de contrôle moteur TeSys U s’intègre facilement dans les coffrets, tableaux et armoires où l’espace disponible doit être maîtrisé. Son gabarit compact aide à organiser les départs moteurs de manière nette, tout en conservant l’accès aux réglages et à l’assemblage avec la base d’alimentation. C’est un point important dans les réalisations industrielles où la densité d’équipement et la clarté du montage influencent directement la praticité d’intervention.

Un choix pertinent pour la variation et la commande moteur

Dans les projets de variation et de commande moteur, cette unité de contrôle standard répond aux besoins des installations recherchant une protection moteur intégrée, un réglage large et une mise en œuvre modulaire. Elle convient particulièrement aux départs moteurs triphasés jusqu’à 32 A nécessitant une solution claire, compacte et techniquement cohérente avec l’environnement TeSys U. Pour une sélection juste, elle s’adresse aux applications où la commande en 24 V CC, la protection thermique/magnétique et l’association à une base d’alimentation dédiée constituent les critères déterminants.
