Variateur de fréquence 7,5 kW 380-500 V ATV320U75N4B

Variateur de fréquence 7,5 kW pour pilotage précis des moteurs triphasés

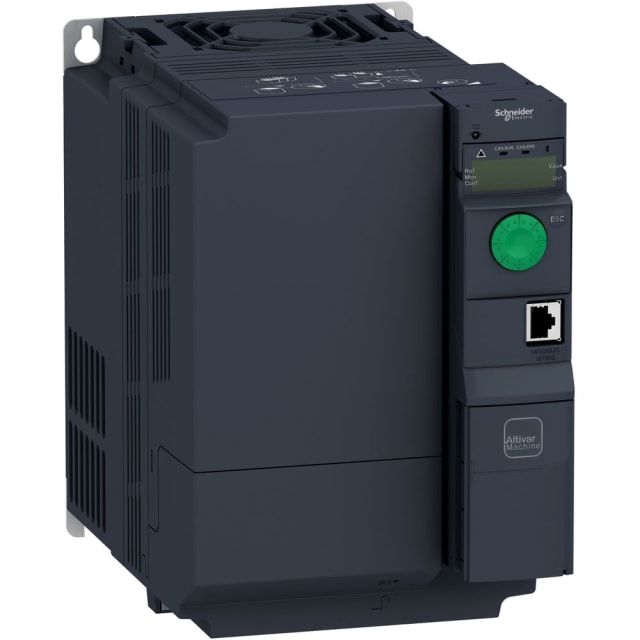

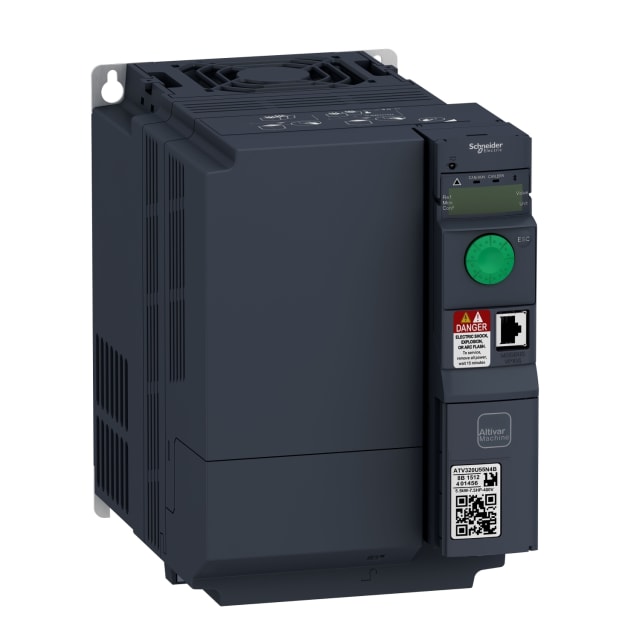

Ce variateur de fréquence Altivar Machine ATV320 est conçu pour la variation et la commande de moteurs triphasés en environnement industriel. Avec une puissance de 7,5 kW, une alimentation triphasée 380 à 500 V et un courant de sortie nominal de 17 A, il permet d’ajuster finement la vitesse du moteur, d’optimiser les séquences de démarrage et d’améliorer la maîtrise des procédés. Son format book facilite l’intégration dans les armoires électriques lorsque l’espace disponible doit être exploité efficacement.

Plage électrique adaptée aux installations industrielles exigeantes

Ce modèle fonctionne sur réseau 50/60 Hz avec une tolérance de tension de 10 % et une tolérance de fréquence de 5 %, ce qui lui permet de s’intégrer dans de nombreuses configurations d’alimentation triphasée. Il délivre jusqu’à 7,5 kW aussi bien en charge carrée qu’en charge linéaire sous tension de sortie de dimensionnement. Sa tension de sortie maximale atteint 500 V et sa fréquence de sortie peut monter jusqu’à 599 Hz, un point intéressant pour les applications nécessitant une large plage de réglage de vitesse.

Commande moteur souple pour machines, convoyage et automatismes

Le variateur ATV320U75N4B s’adresse aux applications où la progressivité de fonctionnement est déterminante : machines spéciales, convoyeurs, équipements de manutention, systèmes de pompage ou ensembles motorisés nécessitant des accélérations et décélérations mieux contrôlées. Le fonctionnement possible en 4 quadrants élargit les possibilités de gestion dynamique de la motorisation dans les architectures de commande plus avancées. La présence d’un élément de commande en façade simplifie les réglages et les interventions de mise en service.

Connectivité bus et réseau pour intégration en automatisme

Ce variateur se distingue par son ouverture aux architectures de communication industrielle. Il prend en charge notamment Modbus, CAN, DeviceNet, PROFIBUS, PROFINET IO et EtherNet/IP, avec une interface Ethernet industrielle, une interface RS485 et une interface supplémentaire dédiée selon la configuration retenue. Cette richesse de communication facilite l’intégration dans une machine automatisée, la remontée d’états, l’échange de consignes et le raccordement à un automate ou à une supervision.

Entrées et sorties disponibles pour une adaptation fine de la commande

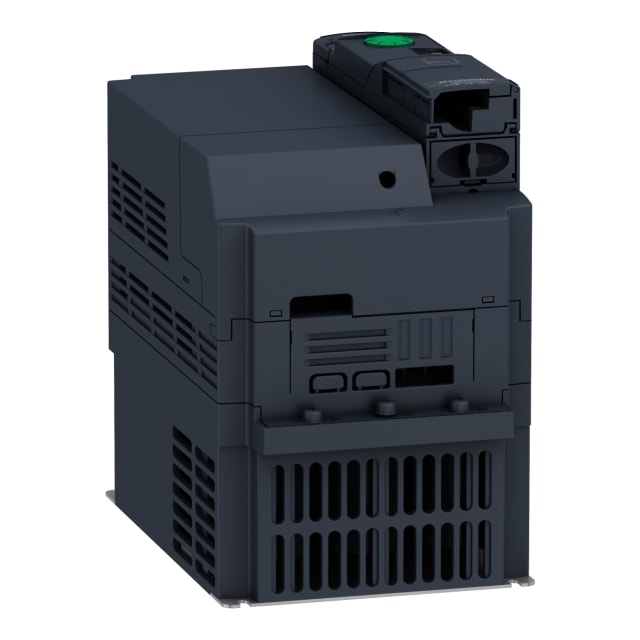

Pour répondre aux besoins de câblage terrain, ce variateur dispose de 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique. Cette configuration permet de connecter simplement boutons, capteurs, consignes de vitesse, retours d’information ou signaux d’état sans multiplier les équipements annexes. Le raccordement PC est également prévu, ce qui facilite les opérations de paramétrage, d’ajustement et d’exploitation lors de l’intégration de la machine.

Format compact pour coffret électrique et intégration rationnelle

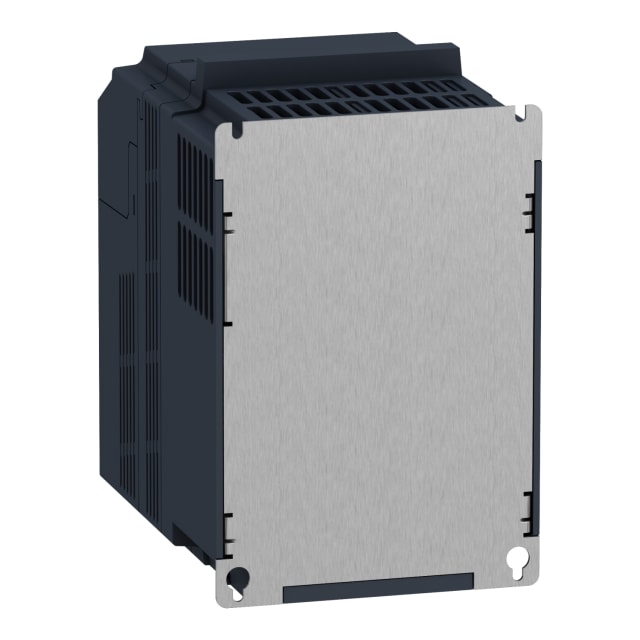

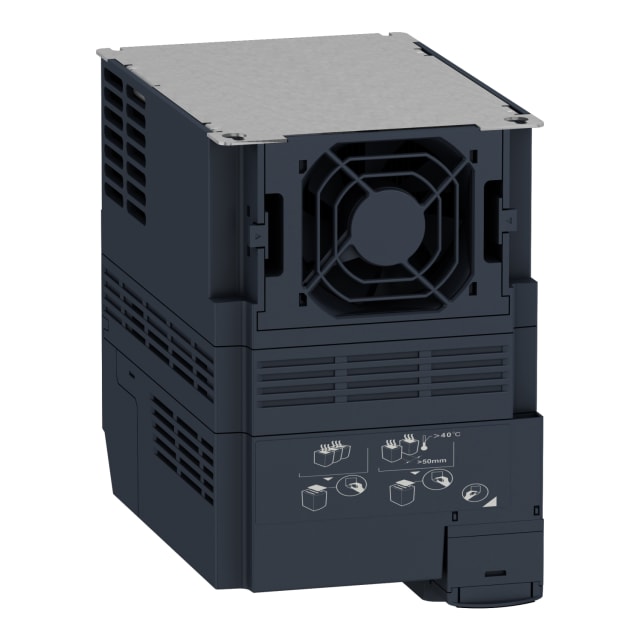

Avec des dimensions de 150 mm de large, 232 mm de haut et 232 mm de profondeur, ce variateur de fréquence 7,5 kW s’intègre dans les coffrets industriels avec une implantation cohérente pour les projets de variation de vitesse de puissance intermédiaire. Son indice de protection IP20 et sa classe NEMA 1 indiquent une installation en enveloppe adaptée. Ce positionnement en fait une solution pertinente pour les armoires de commande où l’accessibilité, le passage des câbles et l’organisation des composants doivent rester maîtrisés.

Un choix pertinent pour les projets de variation de vitesse en gamme ATV320

Issu de la série Altivar Machine ATV320, ce variateur répond aux besoins des intégrateurs et tableautiers recherchant un équipement orienté commande moteur et communication industrielle. Il convient aux usages en domaine industriel et non aux zones d’habitation et d’activités. Pour un projet de motorisation triphasée 380 à 500 V avec besoins de pilotage, d’échanges réseau et de compacité en armoire, cette version 7,5 kW constitue une base technique claire, structurée et adaptée aux machines modernes.
