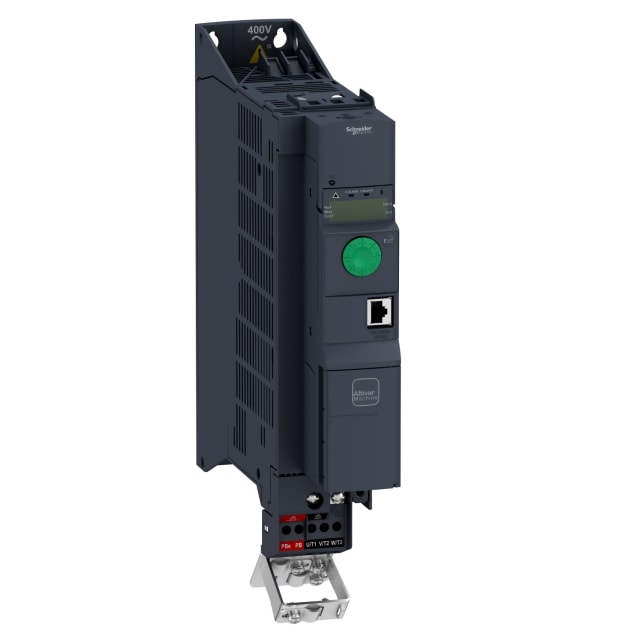

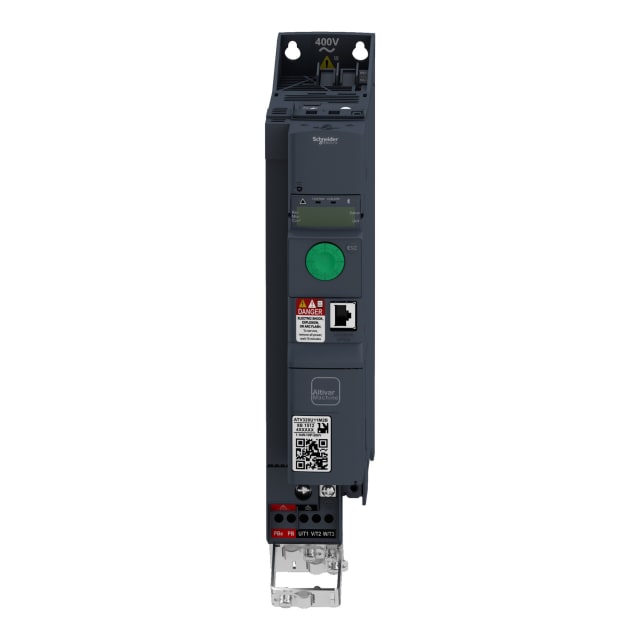

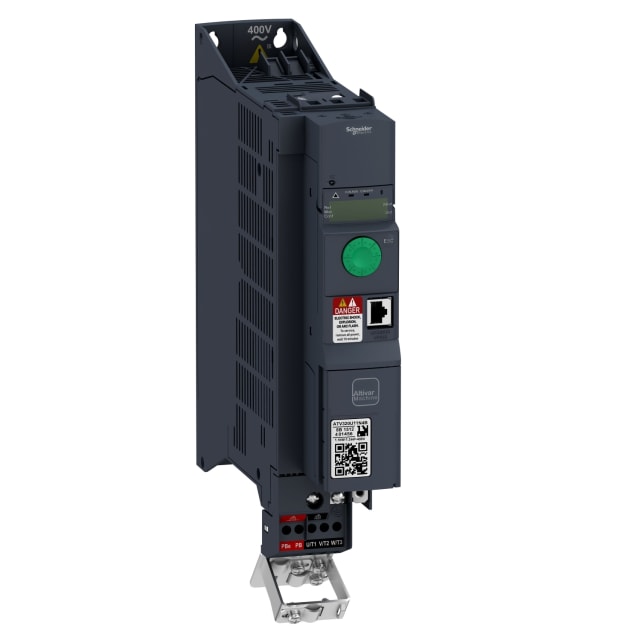

Variateur de fréquence 1,1 kW 380-500 V ATV320U11N4B

Variateur de fréquence 1,1 kW pour moteur triphasé 380 à 500 V

Ce variateur de fréquence Altivar Machine ATV320 est conçu pour le pilotage de moteurs triphasés dans les applications de variation et de commande moteur en environnement industriel. Avec une puissance de 1,1 kW, une alimentation triphasée 380 à 500 V et un courant de sortie nominal de 3 A, il permet d’adapter finement la vitesse du moteur aux besoins réels de la machine. Ce réglage améliore la maîtrise des démarrages, des ralentissements et du fonctionnement global de l’installation, tout en apportant une commande plus précise qu’un démarrage direct.

Format book compact pour intégration en armoire

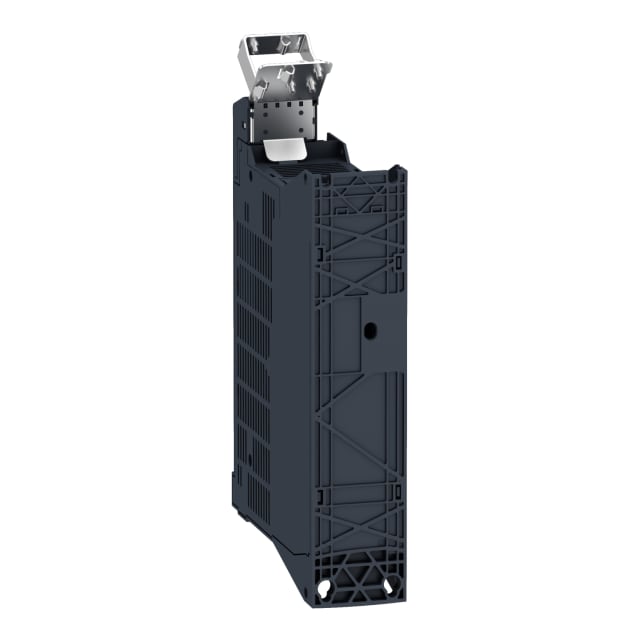

Sa conception en format book facilite l’intégration dans les armoires électriques lorsque l’espace disponible est compté. Avec une largeur de 45 mm, une hauteur de 325 mm et une profondeur de 245 mm, ce variateur de vitesse est adapté aux montages compacts sur machine. Son indice de protection IP20 le destine à une installation en coffret ou en armoire, dans un ensemble correctement protégé. Ce format étroit est particulièrement apprécié pour les lignes automatisées, les équipements de convoyage, les machines spéciales et les ensembles où la densité de composants doit rester maîtrisée.

Commande moteur précise avec large plage de fréquence

Ce variateur ATV320 délivre une fréquence de sortie pouvant atteindre 599 Hz, ce qui ouvre une large plage de réglage pour les applications nécessitant finesse de pilotage, adaptation dynamique ou vitesses spécifiques selon le process. Il convient aussi bien aux séquences de production demandant souplesse et répétabilité qu’aux machines nécessitant un comportement moteur stable à différentes consignes. La présence d’un élément de commande en face avant simplifie les opérations de mise en service, de réglage et de contrôle local.

Connectivité étendue pour automatisme et supervision

Ce modèle se distingue par ses possibilités de communication adaptées aux architectures industrielles modernes. Il prend en charge Modbus et CAN, et peut s’intégrer dans des environnements utilisant notamment PROFIBUS, PROFINET IO, EtherNet/IP ou DeviceNet selon la configuration du système. Il dispose par ailleurs d’une interface Ethernet industriel, d’une interface RS485 et d’un raccordement PC, ce qui facilite le paramétrage, le diagnostic et l’intégration dans une chaîne d’automatisme. Pour l’exploitant comme pour l’intégrateur, cela permet d’unifier plus facilement la commande moteur avec l’automate, la supervision et les équipements périphériques.

Entrées et sorties pour une adaptation plus souple de la machine

Le variateur intègre 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique. Cette configuration autorise un câblage souple des ordres de marche, arrêt, inversion, vitesses présélectionnées, retours d’état ou consignes process selon les besoins de l’installation. Il devient ainsi plus simple d’interfacer le variateur avec boutons, capteurs, potentiomètres, API ou organes de signalisation, sans multiplier les équipements externes. Pour les projets de modernisation ou de remplacement, cette richesse d’E/S constitue un vrai avantage de compatibilité fonctionnelle.

Fonctionnement 4 quadrants pour applications exigeantes

La possibilité de fonctionnement en 4 quadrants permet de gérer des applications où le comportement du moteur doit être maîtrisé aussi bien en entraînement qu’en décélération dans différents sens de rotation. Ce type de fonctionnement est recherché sur certaines machines demandant une régulation plus élaborée des phases d’accélération et de freinage. Il apporte une réponse technique intéressante lorsque la dynamique de mouvement fait partie intégrante des performances attendues sur la machine.

Un variateur adapté aux machines industrielles complexes

Issu de la gamme Altivar Machine ATV320, ce variateur de fréquence 1,1 kW est destiné à des usages industriels et à des machines nécessitant à la fois compacité, souplesse de commande et intégration dans un environnement automatisé. Il fonctionne sur réseau 50/60 Hz avec une tolérance de tension de 10 % et une tolérance de fréquence de 5 %, ce qui contribue à une exploitation compatible avec les contraintes courantes des installations industrielles. C’est une solution pertinente pour la variation de vitesse de moteurs sur machines de production, équipements de manutention, ensembles de process et automatismes compacts nécessitant une commande moteur évoluée.
