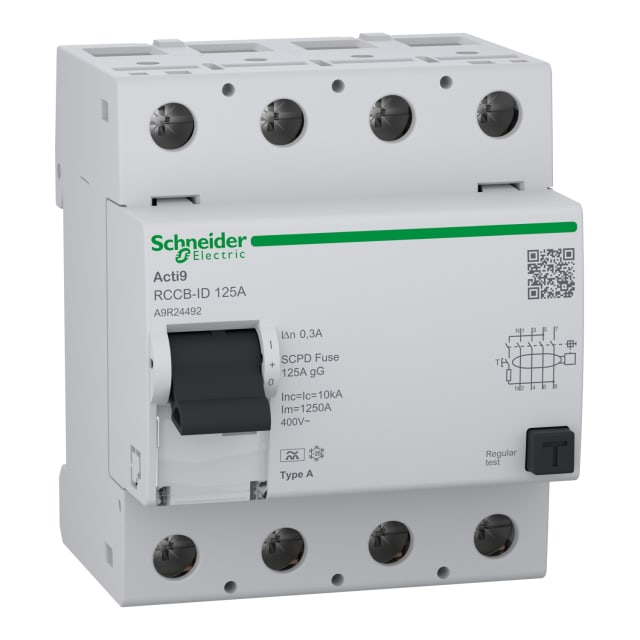

Interrupteur différentiel 4P 125A 300mA type A A9R24492

Interrupteur différentiel tétrapolaire pour tableaux 400 V à forte intensité

Cet interrupteur différentiel 4P 125A 300mA type A est conçu pour la protection différentielle des installations en courant alternatif 400 V nécessitant un appareil tétrapolaire à calibre élevé. Son format 4 pôles permet de surveiller l’ensemble des conducteurs d’un départ triphasé avec neutre, tout en restant adapté à une intégration en tableau sur rail DIN. Avec une largeur de 4 modules, il s’intègre proprement dans les enveloppes de distribution et de protection où l’optimisation de l’espace reste essentielle.

Sensibilité 300 mA pour la protection différentielle des départs et ensembles de circuits

La sensibilité de 300 mA répond aux besoins de protection différentielle des lignes et ensembles alimentés en forte intensité, avec un déclenchement sur défaut d’isolement adapté à ce niveau de seuil. Ce positionnement en fait un choix cohérent pour des tableaux de répartition, des départs triphasés ou des applications de distribution électrique où l’on recherche un interrupteur différentiel capable d’accompagner un courant nominal de 125 A sans surdimensionnement inutile.

Type A pour les circuits avec composante continue pulsée

La technologie type A permet la détection des défauts différentiels sur courants alternatifs ainsi que sur courants résiduels pulsés. Ce point est important dès lors que l’installation alimente des usages pouvant générer ce type de composante électrique via leur électronique de fonctionnement. Cela apporte une réponse plus adaptée qu’un simple type AC dans les environnements techniques actuels, tout en conservant une lecture claire du besoin au moment du choix du matériel de protection.

Montage simple sur rail DIN avec encombrement maîtrisé

L’appareil est prévu pour une pose sur barre DIN, ce qui facilite son intégration dans les coffrets et tableaux électriques standards. Sa largeur de 72 mm, sa hauteur de 86 mm et sa profondeur d’appareil de 76 mm permettent d’anticiper précisément l’implantation dans l’enveloppe. Le format 4 unités de division aide à organiser le tableau de manière nette, notamment lorsqu’il faut coordonner plusieurs protections différentielles et appareillages modulaires sur une même rangée.

Raccordement adapté aux sections importantes en distribution

Avec une capacité de raccordement allant de 1,5 à 50 mm² en conducteur monofilaire et de 1,5 à 35 mm² en conducteur multifilaire, cet interrupteur différentiel convient aux configurations de câblage rencontrées en distribution modulaire de puissance. Ce niveau de compatibilité permet d’accompagner des départs de forte section tout en conservant une grande souplesse au moment du câblage du tableau, que l’installation soit neuve ou en rénovation technique.

Caractéristiques électriques cohérentes pour un usage en tableau modulaire

Ce modèle fonctionne en 50 Hz avec une tension assignée de 400 V et une tension d’isolement Ui de 400 V. Sa tenue aux chocs de 4 kV participe à son adaptation aux contraintes courantes de l’environnement tableau. La résistance au courant de choc de 0,25 kA, le degré de pollution 3 et l’indice de protection IP20 correspondent à une utilisation en enveloppe de distribution, dans des conditions maîtrisées de pose et d’exploitation.

Conçu pour une exploitation claire et pratique au quotidien

L’appareil dispose d’un dispositif de verrouillage, un avantage utile pour sécuriser les opérations d’exploitation et de maintenance. Il accepte en outre l’ajout de dispositifs supplémentaires, ce qui facilite son insertion dans une architecture de tableau évolutive. Sa plage de fonctionnement de -25 à +40 °C lui permet de s’intégrer dans de nombreux environnements techniques intérieurs, tandis que sa finition blanche proche RAL 9003 s’accorde naturellement avec les autres composants modulaires du tableau.

Un choix pertinent pour les installations triphasées demandant 125 A

Pour un projet nécessitant un interrupteur différentiel 4P 125A 300mA type A, ce modèle répond à un besoin précis : protéger en différentiel des circuits ou ensembles triphasés avec neutre, sur un appareil modulaire à fort calibre, lisible, compact et compatible avec les pratiques de câblage en tableau. Il convient particulièrement lorsque la sélection du bon niveau de sensibilité, du bon type de détection différentielle et d’un raccordement apte aux sections de distribution constitue un critère d’achat déterminant.
