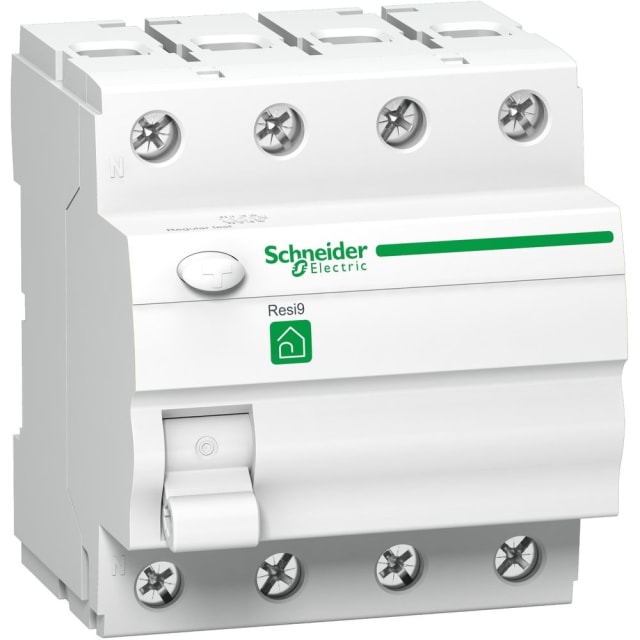

Interrupteur différentiel type A 4P 63A 300 mA R9R04463

Interrupteur différentiel tétrapolaire type A pour protection des circuits en 400 V

Cet interrupteur différentiel type A 4P 63A 300 mA de la gamme Resi9 Protection est conçu pour assurer la coupure en cas de défaut d’isolement sur des installations en 400 V. Sa configuration tétrapolaire permet de protéger des départs triphasés avec neutre, tandis que sa sensibilité de 300 mA le destine à une fonction de protection différentielle générale ou de tête de rangée selon l’architecture du tableau. Le type A permet la détection des défauts sur courant alternatif ainsi que des courants différentiels pulsés, ce qui le rend adapté aux usages comportant des équipements électriques modernes.

Calibre 63 A et déclenchement instantané pour une intégration efficace au tableau

Avec un courant nominal de 63 A, ce modèle convient aux circuits ou ensembles de circuits nécessitant une réserve de passage confortable. Son fonctionnement instantané permet une coupure rapide en présence d’un défaut différentiel détecté. En tableau, il s’intègre sur rail DIN et occupe 4 modules, ce qui facilite son implantation dans une distribution électrique résidentielle ou petit tertiaire lorsque l’espace disponible doit être maîtrisé sans compromis sur la lisibilité de l’appareillage.

Sensibilité 300 mA adaptée à la protection différentielle en amont

La sensibilité de 300 mA répond aux besoins de protection différentielle lorsqu’un seuil plus élevé qu’un 30 mA est recherché pour une protection en amont de plusieurs circuits. Ce positionnement technique permet de structurer le tableau avec cohérence, notamment dans les montages où l’on distingue clairement la protection différentielle générale et la protection des circuits terminaux. Le produit n’est ni sélectif ni micro-retardé, ce qui oriente son usage vers des configurations où un déclenchement instantané est attendu.

Type A : détection des défauts compatibles avec les usages électriques actuels

Le type de courant différentiel A apporte une détection adaptée aux équipements susceptibles de générer des composantes résiduelles pulsées. C’est un choix pertinent lorsque l’installation alimente des appareils électroniques, électroménagers ou autres charges actuelles qui ne relèvent pas d’un simple différentiel type AC. Pour l’installateur comme pour l’acheteur averti, ce point est important pour choisir un interrupteur différentiel réellement cohérent avec les usages du tableau.

Format modulaire pratique pour coffret et tableau électrique

Ce modèle présente un format compact avec une largeur de 4 unités de division, une largeur d’appareil de 75 mm, une hauteur de 100 mm et une profondeur d’appareil de 82 mm. Le montage sur barre DIN simplifie la pose dans un coffret modulaire. Son indice de protection IP20 correspond à une intégration en enveloppe adaptée, et ses bornes acceptent des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse au câblage selon la section retenue dans le tableau.

Caractéristiques électriques utiles pour une installation maîtrisée

Ce dispositif fonctionne en 50/60 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw est donnée pour 3 kA et sa résistance aux courants de choc pour 0,25 kA. Ces données aident à valider le bon positionnement du produit dans l’ensemble de la chaîne de protection. La puissance dissipée de 4,4 W est également un point utile pour l’appréciation thermique dans les coffrets densément équipés.

Un choix clair pour compléter une distribution Resi9 Protection

Intégré à la gamme Resi9 Protection, cet interrupteur différentiel s’adresse aux installations recherchant une solution modulaire cohérente pour le tableau électrique. Sa compatibilité avec des dispositifs supplémentaires possibles facilite l’évolution de l’équipement selon les besoins du chantier. Pour un achat sans ambiguïté, les éléments essentiels à retenir sont simples : 4 pôles, 63 A, 300 mA, type A, montage rail DIN et fonctionnement instantané. C’est la combinaison attendue pour équiper un tableau avec une protection différentielle lisible, structurée et adaptée aux circuits en triphasé avec neutre.
