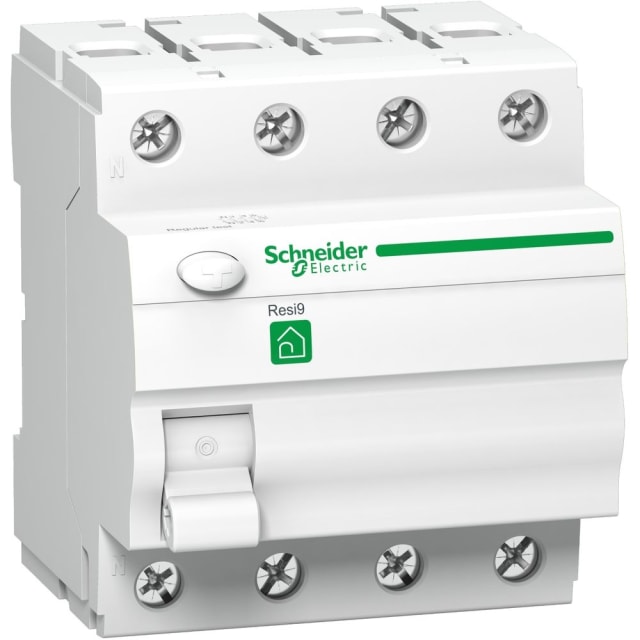

Interrupteur différentiel 4P 40A 300 mA type A R9R05440

Interrupteur différentiel tétrapolaire conçu pour la protection des personnes et des biens

Cet interrupteur différentiel 4P 40 A 300 mA type A est destiné à la protection différentielle des installations triphasées avec neutre. Sa sensibilité de 300 mA permet de contribuer efficacement à la prévention des défauts d’isolement susceptibles d’engendrer des risques d’échauffement ou d’incendie, tandis que son fonctionnement type A assure la détection des courants différentiels alternatifs et des courants continus pulsés. Il répond ainsi aux besoins des tableaux de distribution résidentiels et petits bâtiments tertiaires où une protection différentielle sélective et lisible est recherchée.

Type A 300 mA sélectif : un choix adapté en amont de certaines lignes

Grâce à sa technologie type A, ce modèle convient aux circuits alimentant des équipements pouvant générer des composantes continues pulsées, comme certains appareils électroniques ou électroménagers. Son seuil de déclenchement de 300 mA l’oriente vers des fonctions de protection générale ou de tête de groupe selon l’architecture du tableau. La version sélective apporte une temporisation adaptée pour favoriser la coordination avec des protections différentielles situées en aval et limiter les coupures non souhaitées sur l’ensemble de l’installation.

Format 4 pôles 40 A pour réseaux triphasés 400 V

Avec ses 4 pôles et son calibre de 40 A, cet interrupteur différentiel est conçu pour les réseaux 400 V. Il permet la coupure simultanée des conducteurs actifs concernés, ce qui facilite la réalisation de protections cohérentes sur des départs triphasés ou sur des tableaux nécessitant une coupure omnipolaire. Ce format est particulièrement pertinent pour des installations intégrant des charges réparties sur plusieurs phases, tout en conservant un encombrement modulaire maîtrisé de 4 unités de division.

Montage sur rail DIN et intégration propre dans le tableau

Prévu pour une pose sur rail DIN, l’appareil s’intègre facilement dans les coffrets et tableaux modulaires. Son gabarit de 75 mm de large, 100 mm de haut et 82 mm de profondeur permet une implantation claire dans les ensembles de distribution résidentiels. La face avant sobre et le format modulaire de la gamme Resi9 Protection favorisent une lecture rapide dans le tableau, ce qui simplifie les opérations de câblage, de repérage et de maintenance.

Caractéristiques électriques pensées pour une exploitation stable

Ce modèle fonctionne en 50/60 Hz avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit conditionnelle de 6 kA et sa résistance aux courants de choc de 3 kA apportent un niveau de tenue adapté aux usages courants en distribution modulaire. La puissance dissipée de 3,6 W reste contenue, un point utile pour les tableaux compacts où la maîtrise de l’échauffement participe à une organisation plus sereine des protections.

Raccordement pratique pour conducteurs rigides et souples

L’interrupteur différentiel accepte des sections de conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une bonne souplesse pour s’adapter aux différentes configurations de câblage rencontrées dans un tableau, qu’il s’agisse d’une alimentation principale, d’un départ protégé ou d’une rénovation. La compatibilité avec des dispositifs supplémentaires possibles permet aussi d’envisager une intégration cohérente dans une distribution modulaire évolutive.

Protection d’enveloppe et conditions d’utilisation en environnement technique

Doté d’un indice de protection IP20, cet appareil est conçu pour être installé dans une enveloppe adaptée, conformément aux usages du matériel modulaire. Il peut fonctionner dans une plage de température ambiante de -25 à 40 °C, avec un degré de pollution 2, ce qui correspond aux environnements électriques intérieurs classiques. Son coloris blanc s’intègre naturellement dans les tableaux résidentiels, pour une présentation homogène avec les autres appareillages modulaires de la gamme.
