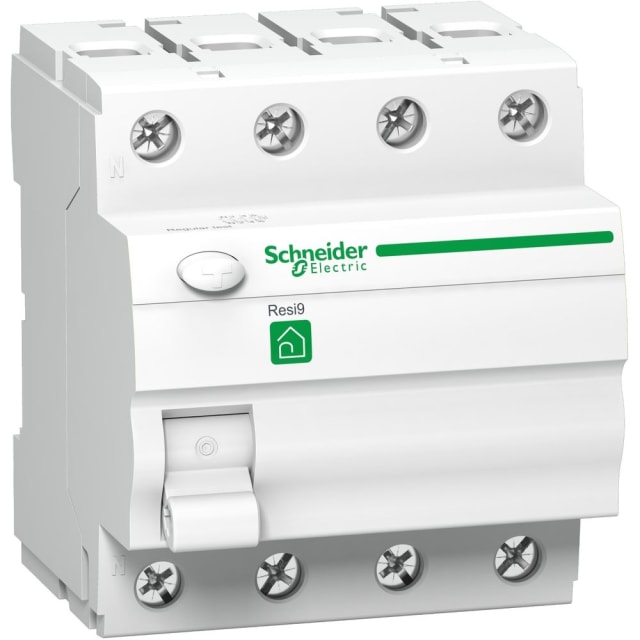

Interrupteur différentiel 4P 40A 300mA type A R9R04440

Interrupteur différentiel tétrapolaire pour protection des personnes et des installations

Cet interrupteur différentiel 4P 40A 300mA type A de la gamme Resi9 Protection est conçu pour surveiller les défauts d’isolement sur les circuits triphasés avec neutre. Sa sensibilité de 300 mA permet de contribuer à la protection contre les contacts indirects et à la limitation des risques liés aux courants de fuite, notamment dans une logique de protection des installations. Son calibre de 40 A convient aux tableaux résidentiels et petits ensembles de distribution nécessitant une coupure différentielle tétrapolaire claire et lisible.

Type A : détection adaptée aux courants différentiels AC et composante continue pulsée

Le type A permet la détection des courants différentiels alternatifs ainsi que des défauts comportant une composante continue pulsée. Cela le rend pertinent pour des usages alimentant des équipements courants susceptibles de générer ce type de défaut, au-delà d’une simple protection de type AC. Pour l’installateur comme pour l’exploitant, cela apporte une réponse mieux adaptée aux circuits modernes tout en conservant une intégration simple dans un tableau modulaire.

Format 4 pôles pour réseaux 400 V et répartition modulaire sur rail DIN

Prévu pour une tension de dimensionnement de 400 V, cet interrupteur différentiel 4 pôles s’intègre sur barre DIN dans les coffrets et tableaux modulaires. Sa largeur de 4 modules facilite l’organisation de la distribution et le repérage des départs. Ce format tétrapolaire est particulièrement indiqué lorsque la coupure simultanée des phases et du neutre est recherchée, avec une implantation propre dans les ensembles de protection et de distribution électrique.

Raccordement pratique et compatibilité avec les sections courantes

L’appareil accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre une grande partie des besoins de câblage rencontrés dans les tableaux. Cette plage de raccordement permet de l’associer aussi bien à des arrivées qu’à des départs adaptés à son calibre. La conception modulaire autorise par ailleurs l’ajout de dispositifs supplémentaires compatibles, un point utile pour faire évoluer l’équipement du tableau sans changer l’architecture de base.

Caractéristiques électriques équilibrées pour un usage de protection différentiel

Avec un courant nominal de 40 A, une fréquence 50/60 Hz, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, ce modèle répond aux attentes d’un appareillage différentiel destiné à une exploitation courante en tableau. Sa résistance conditionnelle au court-circuit de 6 kA et sa résistance aux courants de choc de 0,25 kA apportent un niveau de cohérence adapté à son rôle dans la chaîne de protection, en complément des autres dispositifs du coffret.

Encombrement maîtrisé pour coffret modulaire résidentiel ou petit tertiaire

Avec des dimensions de 75 mm de large, 100 mm de haut et 82 mm de profondeur, cet interrupteur différentiel Resi9 trouve facilement sa place dans un tableau modulaire lorsque l’espace est compté. Sa profondeur totale de 44 mm au niveau utile d’intégration aide à conserver une implantation soignée. Sa finition blanche s’accorde naturellement avec les appareillages modulaires de coffret, pour un ensemble homogène et facile à identifier lors des interventions.

Conditions d’utilisation adaptées à l’environnement du tableau

Ce modèle présente un indice de protection IP20 et fonctionne dans une plage de température ambiante de -25 à 40 °C. Il est conçu pour un degré de pollution 2, en cohérence avec une installation en coffret ou tableau électrique. Son fonctionnement sans micro-retard ni sélectivité en fait un interrupteur différentiel instantané destiné aux configurations où l’on recherche une coupure directe sur défaut différentiel, avec une lecture simple de la fonction de protection.
