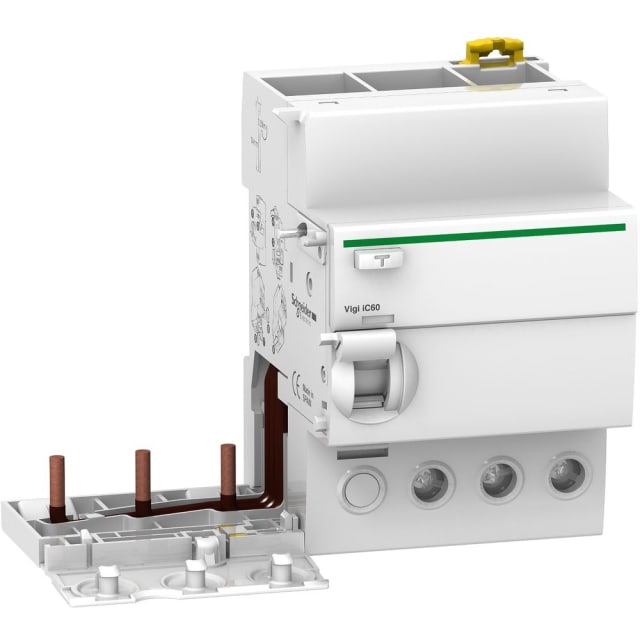

Bloc différentiel Vigi iC60 3P 63A 300mA type A A9V24363

Bloc différentiel additif 3P 63 A pour disjoncteurs Acti9 iC60

Le bloc différentiel Vigi iC60 3P 63A 300mA type A est un module additif conçu pour s’associer aux disjoncteurs de la gamme Acti9 iC60. En version tripolaire 63 A, il apporte une fonction de protection différentielle sans modifier l’encombrement ni la logique d’un tableau modulaire bien structuré. Cette configuration convient aux installations triphasées où l’on recherche une protection efficace contre les défauts d’isolement, avec une intégration propre sur rail DIN.

Protection différentielle type A 300 mA pour les circuits sensibles aux défauts de fuite

Avec une sensibilité de 300 mA et une détection de type A, ce bloc différentiel prend en charge les courants résiduels alternatifs ainsi que les courants différentiels pulsés. Il est particulièrement adapté aux circuits pouvant générer ce type de défaut, notamment en présence de certains équipements électroniques. Le seuil de 300 mA répond à une logique de protection des installations et de limitation des risques liés aux défauts d’isolement, en complément de la protection contre les surcharges et courts-circuits assurée par le disjoncteur associé.

Déclenchement instantané pour une réaction immédiate en cas de défaut

Ce modèle fonctionne sans temporisation, avec un temps de retard maximal annoncé à 0 ms. Ce déclenchement instantané permet une coupure rapide dès l’apparition d’un courant de fuite anormal. Pour l’installateur comme pour l’exploitant, cela se traduit par une réponse nette et directe sur les départs concernés, utile lorsque la rapidité de coupure est recherchée dans un tableau de distribution modulaire.

Conçu pour les réseaux 230 à 415 V en 50/60 Hz

Le bloc différentiel accepte une tension nominale de 230 à 415 V et une fréquence de 50/60 Hz, ce qui le rend compatible avec de nombreuses architectures d’alimentation en courant alternatif. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV participent à une bonne adaptation aux contraintes électriques rencontrées dans les ensembles de distribution. Cette plage d’utilisation en fait un choix cohérent pour des tableaux tertiaires, techniques ou industriels légers nécessitant une protection différentielle modulaire tripolaire.

Raccordement pratique et implantation simple dans le tableau

Ce bloc différentiel est prévu pour un montage sur rail DIN et pour une association directe avec les appareils compatibles de la série iC60. Il accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son adaptation aux sections courantes rencontrées sur les départs de puissance modérée. Son format modulaire permet de conserver une lecture claire du tableau et de rationaliser l’implantation des protections.

Lecture rapide de l’état de déclenchement en façade

La présence d’un indicateur mécanique en face avant facilite l’identification d’un déclenchement. Cette lecture visuelle permet de repérer plus rapidement l’origine d’un arrêt sur le départ protégé, ce qui simplifie les opérations de contrôle et de remise en service. Dans un tableau comportant plusieurs protections, ce détail améliore le confort d’exploitation et le diagnostic de premier niveau.

Caractéristiques adaptées aux environnements techniques courants

Ce bloc différentiel présente un indice de protection IP20, porté à IP40 une fois intégré dans une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à +60 °C et supporte un degré de pollution 3, des caractéristiques utiles pour une installation en environnement technique intérieur. Sa puissance dissipée de 2,3 W reste compatible avec une conception de tableau maîtrisée, notamment lorsque l’échauffement global de l’ensemble doit être pris en compte.

Une solution cohérente pour compléter une protection modulaire triphasée

Ce Vigi iC60 tripolaire 63 A type A 300 mA s’adresse aux professionnels qui souhaitent ajouter une fonction différentielle à un départ protégé de la gamme Acti9 iC60, sans partir sur un appareillage distinct. Il permet de composer une protection modulaire lisible, homogène et adaptée aux besoins des tableaux de distribution électrique où la détection des défauts de fuite constitue un critère essentiel de sécurité de l’installation.
