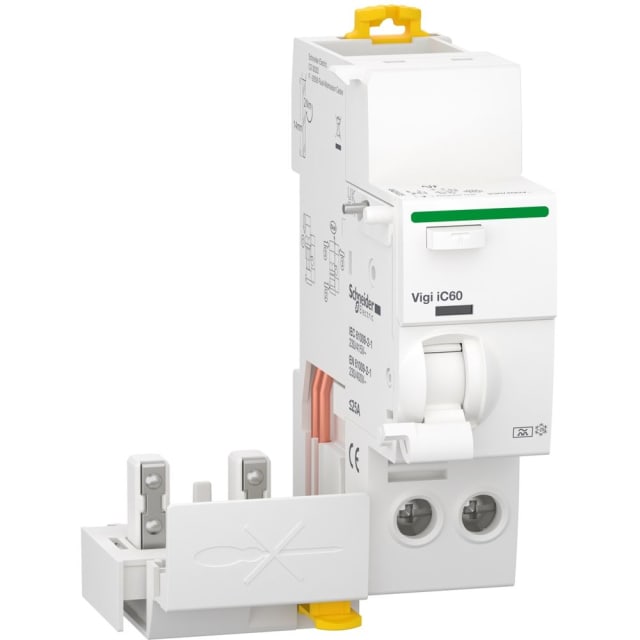

Bloc différentiel Vigi iC60 2P 25A 300mA type A A9Q24225

Bloc différentiel 2P type A pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 2P 25A 300mA type A est un module additionnel conçu pour être associé à un disjoncteur Acti9 iC60 ou Acti9 Reflex iC60. Il ajoute une fonction de protection différentielle sur des circuits monophasés ou bipolaires, tout en conservant une intégration propre dans un tableau modulaire. Ce format est particulièrement adapté aux installations où l’on recherche une protection des personnes contre les contacts indirects ainsi qu’une protection renforcée des circuits exposés aux défauts d’isolement.

Sensibilité 300 mA pour la protection des installations

Avec une sensibilité différentielle de 300 mA, ce bloc est destiné aux usages où l’objectif principal est la détection des courants de fuite susceptibles d’engendrer un échauffement anormal ou un risque de départ de feu. Son fonctionnement instantané, sans temporisation réglable, permet une coupure rapide en cas de défaut. Cette configuration convient aux tableaux de distribution et aux départs nécessitant une protection différentielle orientée installation.

Type A pour la détection des défauts de courant résiduel adaptés aux usages actuels

La technologie différentielle de type A permet la détection des courants de défaut alternatifs et des courants résiduels continus pulsés. Ce choix est pertinent pour de nombreux circuits alimentant des équipements comportant de l’électronique de puissance ou des composants de commande, là où un type AC ne serait pas toujours le plus adapté. Cela en fait une solution cohérente pour des environnements techniques modernes, en résidentiel comme en petit tertiaire.

Calibre 25 A et compatibilité avec les tableaux modulaires

Ce modèle est prévu pour un courant nominal de 25 A, avec une tension d’emploi de 230 à 415 V en 50/60 Hz. Son montage sur rail DIN facilite l’intégration dans les coffrets et armoires de distribution. Son encombrement modulaire reste maîtrisé, ce qui aide à préserver une implantation lisible dans le tableau. Il s’adresse aux professionnels et installateurs qui souhaitent compléter un appareillage Acti9 iC60 avec une fonction différentielle parfaitement adaptée à la même architecture.

Lecture rapide de l’état et maintenance facilitée

La présence d’un indicateur mécanique en face avant permet d’identifier plus rapidement un déclenchement sur défaut. Cette lecture visuelle est utile lors des opérations de diagnostic, de remise en service et de maintenance du tableau. Dans un environnement d’exploitation, ce type d’information améliore la rapidité d’intervention et limite les recherches inutiles sur plusieurs départs.

Caractéristiques de raccordement et tenue en environnement électrique

Le bloc accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaire de 1 à 16 mm², ce qui couvre les sections couramment rencontrées en distribution terminale et divisionnaire. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, avec une résistance aux courants de choc de 0,25 kA. Ces caractéristiques le rendent adapté aux exigences habituelles d’un appareillage modulaire destiné au tableau électrique.

Utilisation en tableau électrique et conditions d’installation

Ce bloc différentiel présente un indice de protection IP20, porté à IP40 une fois intégré dans son enveloppe, et fonctionne dans une plage de température de -25 à +60 °C. Son degré de pollution 3 confirme son positionnement pour des environnements d’installation courants en distribution électrique. Pour un achat sans erreur, ce produit convient lorsqu’il faut ajouter une protection différentielle type A 300 mA sur une base Acti9 iC60 en 2 pôles avec calibre 25 A, dans un ensemble modulaire compact et cohérent.
