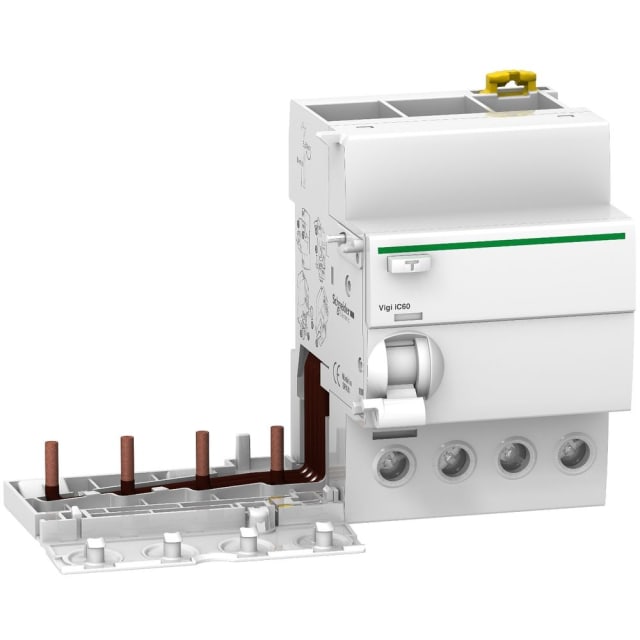

Bloc différentiel 4P 63A 300mA type A A9V25463

Bloc différentiel 4P 63A 300mA type A pour protection modulaire Acti9 iC60

Ce bloc différentiel 4 pôles 63 A 300 mA type A est un module additif conçu pour être associé aux disjoncteurs modulaires de la gamme Acti9 iC60 et aux versions compatibles Reflex iC60. Il apporte une protection différentielle adaptée aux installations triphasées avec neutre, tout en conservant une intégration propre dans le tableau électrique. Sa sensibilité de 300 mA le destine en particulier à la protection des installations et à la limitation des risques liés aux défauts d’isolement.

Détection type A pour les défauts de courant résiduel les plus courants

Le type A permet de détecter les courants différentiels alternatifs ainsi que les courants différentiels continus pulsés, ce qui le rend pertinent pour de nombreux usages comportant des équipements électroniques. Cette technologie convient lorsque l’installation alimente des circuits susceptibles de générer ce type de défaut, tout en apportant une réponse cohérente avec les exigences de protection différentielle sur des ensembles de distribution modernes.

Calibre 63 A et format 4 pôles pour les réseaux 230 à 415 V

Avec un courant nominal de 63 A et une tension nominale de 230 à 415 V en 50/60 Hz, ce bloc différentiel est adapté aux configurations où la continuité de l’alimentation et la compatibilité avec des circuits multipolaires sont essentielles. Son exécution 4P permet la coupure et la surveillance des conducteurs concernés dans les installations de distribution nécessitant une protection complète sur plusieurs phases et le neutre.

Sensibilité 300 mA avec temporisation sélective pour la protection des installations

Sa sensibilité de 300 mA, associée à un temps de retard pouvant atteindre 130 ms, oriente ce bloc différentiel vers la protection des biens et des départs en amont, notamment pour réduire les déclenchements non coordonnés dans une architecture de tableau hiérarchisée. Cette logique de sélectivité facilite la coordination avec d’autres protections différentielles placées en aval et contribue à maintenir une meilleure disponibilité des circuits non concernés par le défaut.

Montage sur rail DIN et association directe avec les appareillages compatibles

Prévu pour une installation sur rail DIN, ce bloc différentiel s’intègre dans les tableaux de distribution modulaires avec un encombrement de 7 pas de 9 mm. Il est conçu comme un complément de protection à associer à un appareil compatible de la série concernée, ce qui permet de constituer un ensemble compact, lisible et adapté aux besoins de protection contre les surcharges, les courts-circuits via l’appareil associé, ainsi que contre les défauts différentiels.

Repérage clair du déclenchement et usage pratique en maintenance

La présence d’un indicateur mécanique de déclenchement en face avant facilite l’identification rapide d’un défaut lors des opérations d’exploitation ou de maintenance. Cet atout est particulièrement utile dans les tableaux comportant plusieurs départs, où le repérage immédiat du module concerné permet de gagner du temps au diagnostic et de sécuriser plus efficacement les interventions.

Caractéristiques techniques utiles au câblage et à l’intégration en coffret

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse de raccordement selon la section retenue dans le tableau. Il dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 6 kV et d’une résistance aux courants de choc de 3 kA. Son indice de protection est IP20, porté à IP40 une fois installé dans un coffret adapté, avec une plage de fonctionnement de -25 à +60 °C.

Un choix pertinent pour tableaux de distribution et protection différentielle sélective

Ce bloc différentiel 4P 63A 300mA type A constitue une solution adaptée pour compléter un appareillage modulaire de tableau lorsque l’objectif est d’obtenir une protection différentielle sélective sur un départ ou en tête de groupe de circuits. Il répond bien aux besoins des intégrateurs, tableautiers et installateurs recherchant un module de protection différentiel compatible avec l’environnement Acti9 iC60, dans une logique de montage propre, de lecture claire du tableau et de coordination des protections.
