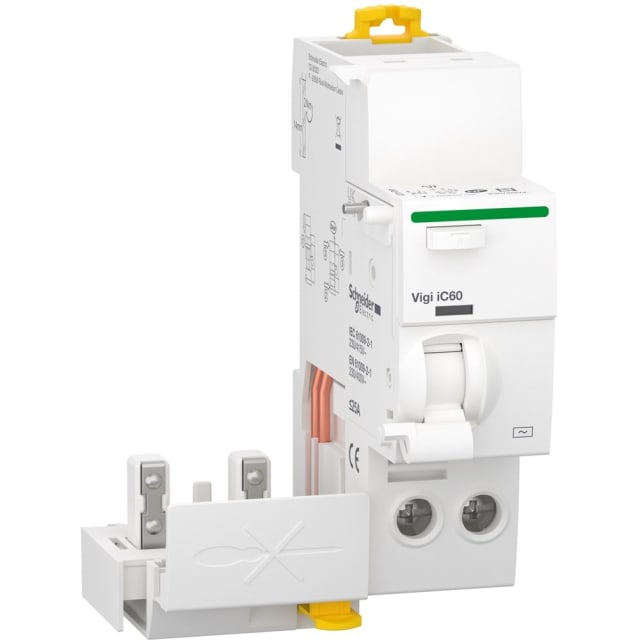

Bloc différentiel Vigi iC60 2P 25A 300mA type AC A9Q14225

Bloc différentiel additif 2P pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 2P 25A 300mA type AC est conçu pour compléter un disjoncteur modulaire compatible de la gamme Acti9 iC60. Ce format additif permet d’ajouter une fonction différentielle à l’appareil associé, tout en conservant une intégration propre dans un tableau électrique. En 2 pôles, il convient aux montages nécessitant une protection différentielle sur circuits en 230 à 415 V en 50/60 Hz.

Sensibilité 300 mA type AC pour la protection différentielle des installations

Avec une sensibilité de 300 mA, ce bloc différentiel est destiné à la détection des défauts d’isolement sur courants alternatifs sinusoïdaux, grâce à sa technologie de type AC. Il répond aux besoins de protection différentielle sur des circuits adaptés à ce type de détection, avec déclenchement instantané sans temporisation réglable. Ce positionnement en 300 mA est particulièrement pertinent lorsque l’objectif recherché concerne la surveillance des défauts de fuite à la terre sur l’installation.

Calibre 25 A et fonctionnement instantané pour une association cohérente

Ce modèle est prévu pour un courant nominal de 25 A. Son déclenchement différentiel est instantané, avec un temps de retard maximal de 0 ms, ce qui favorise une coupure rapide en cas de défaut détecté. Cette configuration convient aux installations où l’on recherche une réponse nette et directe, sans réglage de temporisation ni ajustement de seuil de fuite. L’ensemble participe à une lecture simple du produit pour le choix du bon appareillage dans une armoire ou un coffret.

Intégration pratique dans le tableau électrique

Issu de la série Acti9 iC60, ce bloc différentiel s’intègre dans les ensembles modulaires de la même famille pour constituer une protection différentielle compacte et lisible dans le tableau. Son montage additif est bien adapté aux environnements résidentiels, tertiaires ou techniques où la cohérence de gamme facilite l’installation et la maintenance. Son indice de protection IP20 correspond à un usage à l’intérieur d’une enveloppe adaptée, comme un coffret ou un tableau de distribution.

Raccordement souple et compatibilité avec plusieurs sections de conducteurs

Ce bloc différentiel accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement offre une bonne souplesse de mise en œuvre selon la section réellement utilisée dans le tableau. Pour l’installateur, cela simplifie l’adaptation aux contraintes du chantier, qu’il s’agisse d’une rénovation, d’une extension de tableau ou d’un équipement neuf.

Tenue électrique adaptée aux environnements de distribution modulaire

Le produit fonctionne sous une tension nominale de 230 à 415 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance aux courants de choc de 0,25 kA complète ce niveau d’aptitude pour une utilisation dans les ensembles de distribution modulaires. Sa puissance dissipée de 1,3 W reste compatible avec une implantation en tableau où la maîtrise de l’échauffement et de l’encombrement fait partie des points de vigilance.

Conditions d’utilisation claires pour un choix technique précis

Ce bloc différentiel fonctionne dans une plage de température ambiante de -5 à 60 °C et avec un degré de pollution 3, ce qui correspond aux conditions courantes rencontrées dans de nombreux tableaux électriques intérieurs. Il ne dispose ni de réglage du courant de fuite, ni de temporisation réglable, ni de dispositif de verrouillage, ni de protection contre les déclenchements intempestifs. Ces caractéristiques en font un appareil à sélection simple, destiné aux installations où l’on recherche un bloc différentiel type AC 2P 25 A 300 mA sans fonctions additionnelles superflues.
