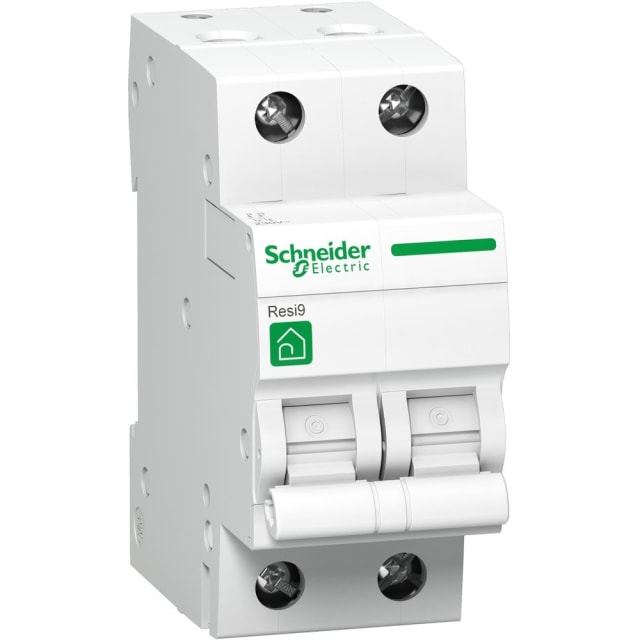

Disjoncteur 2P 40A courbe C 3kA rail DIN R9F64240

Disjoncteur modulaire 2P 40A pour la protection des circuits

Ce disjoncteur 2P 40A courbe C de la gamme Resi9 Protection est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné, ce qui en fait une solution adaptée aux besoins de protection bipolaire en tableau modulaire. Son calibre 40 A permet de répondre aux circuits nécessitant une intensité élevée, tout en conservant un encombrement réduit sur rail DIN.

Courbe C : un déclenchement adapté aux usages courants avec appels de courant

La courbe de déclenchement C convient particulièrement aux circuits pouvant présenter un appel de courant au démarrage, comme certains équipements électroménagers, motorisés ou techniques. Elle offre un bon compromis entre protection efficace et tenue aux pointes momentanées, évitant les déclenchements intempestifs dans les usages courants. Ce positionnement en fait un choix pertinent pour une installation modulaire résidentielle ou assimilée lorsque le dimensionnement du circuit impose un disjoncteur bipolaire 40 A.

Pouvoir de coupure 3 kA et conformité aux caractéristiques attendues

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il est ainsi conçu pour interrompre un courant de défaut dans les limites prévues par cette catégorie d’appareillage. Sa tension assignée est de 230 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques apportent une lecture claire de son positionnement technique pour les tableaux de distribution équipés d’appareillage modulaire basse tension en courant alternatif 50 à 60 Hz.

Format compact pour intégration sur rail DIN

Grâce à sa largeur de 2 modules, ce disjoncteur s’intègre facilement dans un coffret ou un tableau électrique modulaire. Son montage sur rail DIN simplifie l’implantation et le remplacement dans une rangée existante. Son format compact est particulièrement intéressant lorsqu’il faut optimiser la place disponible sans renoncer à un appareil bipolaire de 40 A. La profondeur totale de 44 mm facilite également son intégration dans les enveloppes adaptées à l’appareillage modulaire.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui permet de couvrir de nombreuses configurations de câblage en tableau. Cette plage de raccordement donne de la souplesse au moment de l’installation ou d’une mise à niveau d’un départ existant. Il s’agit d’un appareil sans neutre à connexion dédiée, avec 2 pôles protégés, à choisir en cohérence avec l’architecture réelle du circuit à protéger.

Conçu pour fonctionner dans les conditions d’un tableau modulaire

Avec un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2, ce disjoncteur est destiné à être installé dans son environnement de tableau électrique approprié. Il fonctionne dans une plage de température ambiante de -25 à 60 °C, ce qui lui permet de convenir à de nombreuses conditions d’exploitation en local technique ou en coffret de distribution. Sa classe de limitation énergétique 3 participe également à son bon positionnement dans les protections modulaires usuelles.

Un choix lisible pour compléter une distribution Resi9 Protection

Ce disjoncteur bipolaire 40A s’intègre naturellement dans un ensemble modulaire de la série Resi9 Protection pour constituer une distribution cohérente et lisible. Il répond au besoin d’un appareil 2P courbe C avec pouvoir de coupure 3 kA, dans un format simple à identifier au moment de l’équipement d’un tableau ou du remplacement d’un module existant. Pour l’acheteur professionnel comme pour l’installateur exigeant, c’est une référence claire lorsqu’il faut sélectionner un disjoncteur modulaire 2P 40A rail DIN avec caractéristiques techniques bien définies.
