Connecteur de dérivation 10A sélection de phase 1m

Connecteur de dérivation 10A avec sélection de phase pour ligne Canalis KB

Ce connecteur de dérivation 10A pré-câblé en 1 mètre est conçu pour un raccordement direct sur les canalisations électriques préfabriquées Canalis KBA, KBB et KDP. Il permet de créer rapidement un point de sortie propre et intégré sur une ligne d’alimentation dédiée à l’éclairage ou à la distribution de prises. Sa fonction de sélection de phase apporte une vraie souplesse de câblage sur chantier ou en maintenance, notamment lorsque la ligne doit alimenter différents circuits à partir d’une même infrastructure.

Pré-câblage 1 m pour un raccordement immédiat

Le produit est livré avec un câble pré-câblé de 1 mètre, en 3 x 1,5 mm², ce qui facilite la mise en œuvre et limite les opérations de préparation sur site. Cette configuration fait gagner du temps lors de l’installation, tout en simplifiant l’intégration dans les luminaires, équipements suspendus, blocs prises ou autres récepteurs à raccorder. Le format prêt à poser est particulièrement adapté aux installations répétitives où la rapidité d’exécution et la régularité du montage sont recherchées.

Sélection de phase pour une distribution plus flexible

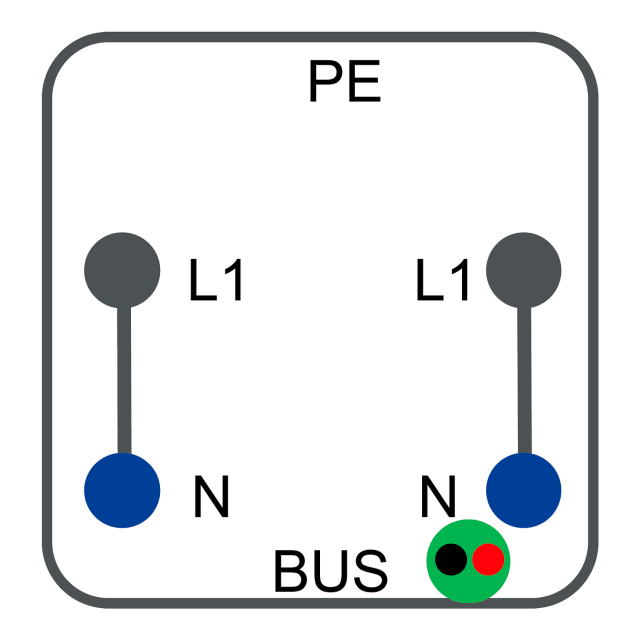

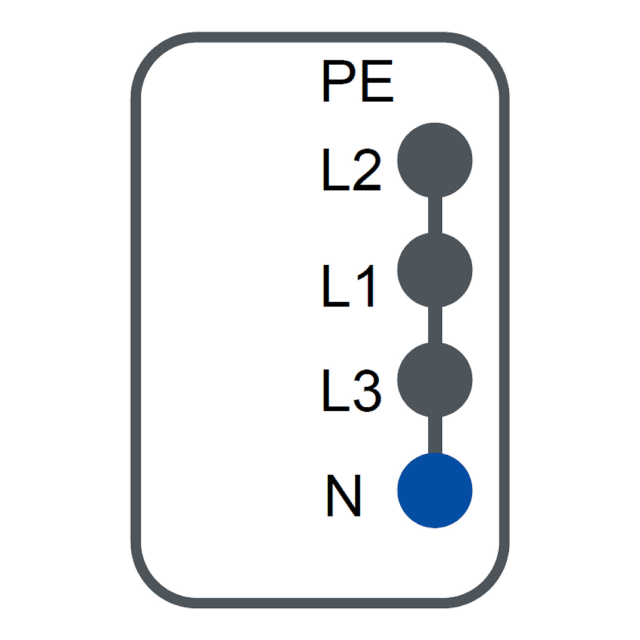

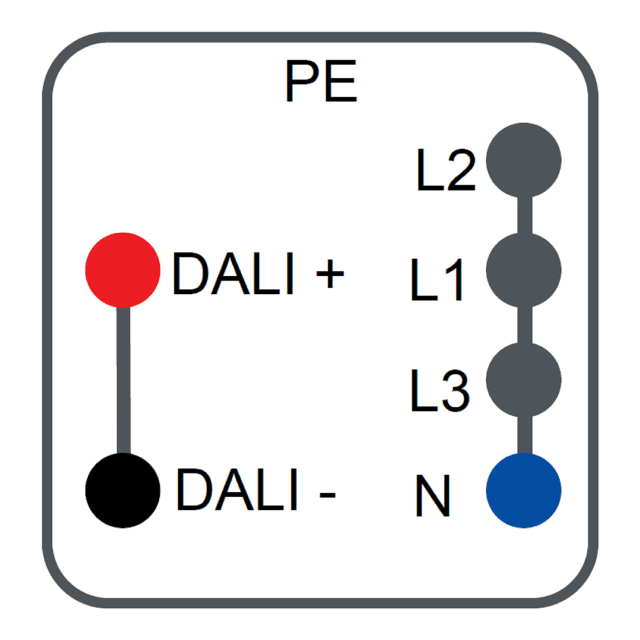

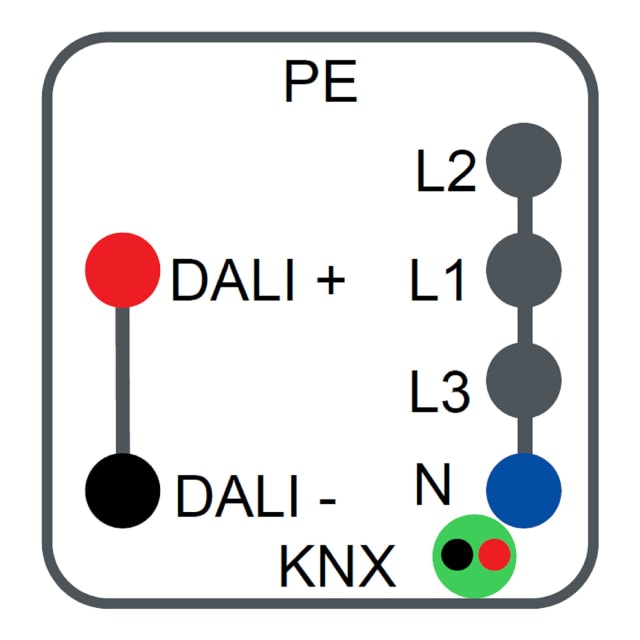

La sélection de phase permet d’adapter la dérivation au schéma de distribution de la ligne Canalis. Les contacts mobiles autorisent l’établissement d’une distribution en L + N + PE ou en 2L + PE selon le besoin de l’installation. Cette polyvalence est utile dans les réseaux d’éclairage technique, les ensembles suspendus ou les applications où la répartition des circuits doit rester lisible et évolutive sans modifier la structure de la canalisation elle-même.

Protection IP55 et verrouillage pour les environnements exigeants

Avec son indice de protection IP55, ce connecteur de dérivation est prévu pour résister aux poussières et aux projections d’eau, ce qui le rend pertinent dans de nombreux environnements techniques et tertiaires. Le verrouillage intégré contribue à maintenir la connexion en place après installation, un point important dans les zones soumises aux vibrations, aux manipulations répétées ou aux interventions de maintenance. Cette conception convient aux applications où la continuité de service et la tenue mécanique du raccordement doivent être maîtrisées.

Format compact et intégration soignée sur la ligne

Grâce à ses dimensions compactes de 1000 mm de longueur de câble, 62 mm de largeur et 60 mm de hauteur pour l’unité, ce connecteur s’intègre facilement dans les installations où l’encombrement doit rester contenu. Sa finition blanche, proche du RAL 9001, facilite aussi son insertion visuelle dans les environnements d’éclairage, faux plafonds, locaux techniques ou structures apparentes. Il constitue ainsi une solution discrète pour créer une dérivation fonctionnelle sans alourdir l’installation.

Configuration électrique adaptée aux besoins de dérivation courants

Ce modèle fonctionne avec un courant assigné de 10 A et une tension de service en courant alternatif de 230 à 400 V. Il dispose de 3 pôles et d’une sortie de type prise, avec 2 conducteurs hors conducteur de protection. Cette architecture le destine aux besoins de dérivation courants sur ligne Canalis, lorsqu’il faut alimenter un équipement de manière simple, structurée et compatible avec une distribution préfabriquée. L’absence de protection intégrée signifie que la protection du circuit doit être pensée au niveau de l’installation en amont.

Une solution adaptée aux réseaux d’éclairage et aux installations évolutives

Dans une installation Canalis KBA, ce connecteur de dérivation 10A avec sélection de phase répond bien aux projets où l’on recherche une connexion rapide, modulaire et facilement repositionnable dans la logique du système. Il convient aussi bien aux bâtiments équipés de lignes d’éclairage qu’aux environnements industriels ou techniques nécessitant des points d’alimentation distribués de façon rationnelle. Pour l’installateur, c’est une réponse pratique lorsqu’il faut raccorder proprement un équipement tout en conservant la souplesse d’une distribution préfabriquée.
