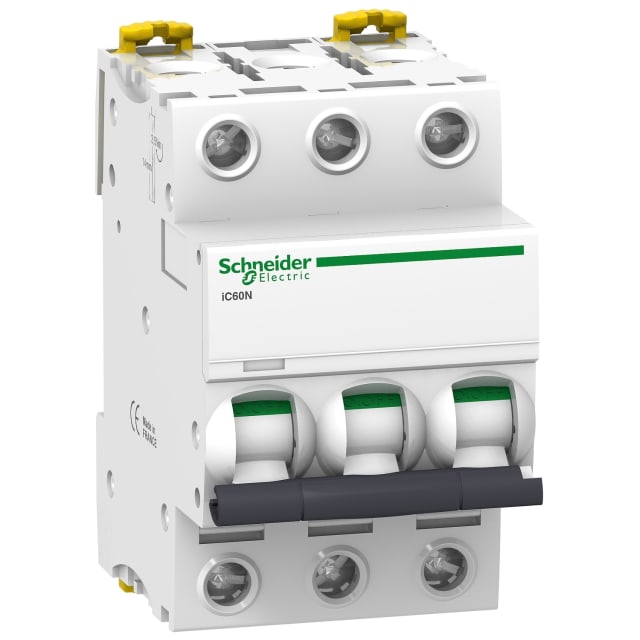

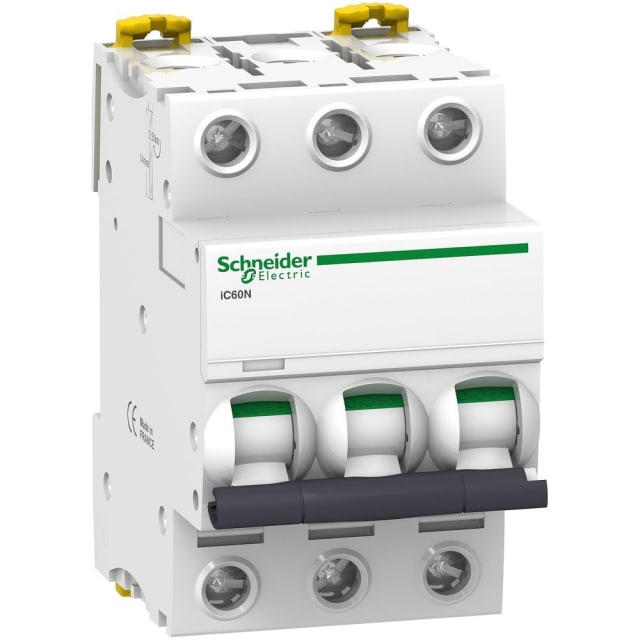

Disjoncteur modulaire triphasé 25A courbe C A9F68325

Protection triphasée 25 A pour tableau électrique modulaire

Ce disjoncteur modulaire triphasé 25 A courbe C est conçu pour la protection des circuits en distribution AC 400 V. En version 3 pôles protégés, il assure la coupure des trois phases contre les surcharges et les courts-circuits, dans un format compact de 3 modules. Son calibre 25 A en fait une solution adaptée aux départs triphasés nécessitant une protection précise et une intégration propre dans un tableau électrique modulaire.

Courbe C adaptée aux usages courants en environnement tertiaire et technique

La courbe de déclenchement C convient aux circuits présentant un courant d’appel modéré au démarrage. Elle répond ainsi aux besoins fréquents en alimentation de lignes triphasées, d’équipements techniques, de petits moteurs ou de circuits de distribution qui demandent un bon équilibre entre continuité d’exploitation et protection contre les défauts. Ce positionnement en fait un choix pertinent pour les installations où la sélectivité d’usage et la tenue au démarrage comptent dans le choix du disjoncteur.

Format 3 modules avec intégration simple dans la gamme Acti9 iC60

Issu de la série Acti9 iC60, ce disjoncteur s’intègre facilement dans les tableaux et coffrets modulaires. Sa largeur de 3 unités de division facilite le repérage et l’implantation sur rail, tout en conservant un encombrement maîtrisé. Sa profondeur totale de 44 mm aide également à l’installation dans les enveloppes où la place disponible doit être optimisée sans compromettre l’accessibilité au câblage.

Pouvoir de coupure dimensionné pour la protection des circuits

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V, avec un Icu de 10 kA selon IEC 60947-2 à 400 V et de 20 kA à 230 V. Ces valeurs permettent de répondre aux besoins de protection des circuits dans de nombreuses configurations de distribution modulaire. La classe de limitation énergétique 3 constitue également un point important pour limiter les effets thermiques et dynamiques liés aux défauts, afin de mieux préserver les conducteurs et les équipements en aval.

Raccordement pratique des conducteurs rigides et souples

Le disjoncteur accepte des sections de conducteur monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit pour une création de tableau, un remplacement ou une extension d’installation. La présence d’un neutre à connexion peut aussi simplifier certaines configurations de repérage et d’organisation dans le coffret, tout en conservant une protection sur 3 pôles.

Caractéristiques électriques pensées pour la tenue de l’installation

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne en 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent des caractéristiques cohérentes pour les tableaux de distribution exposés aux contraintes électriques usuelles. La catégorie de surtension 4 et le degré de pollution 3 renforcent encore son adéquation aux environnements techniques où la robustesse de l’appareillage de protection est un critère de choix important.

Utilisation en tableau avec contraintes d’ambiance et de sécurité

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée, comme tout appareillage modulaire de tableau. Il peut fonctionner dans une plage de température ambiante étendue de -35 à 70 °C, ce qui facilite son emploi dans des locaux techniques soumis à des conditions variables. Sa puissance dissipée de 3 W reste un élément utile à prendre en compte lors du dimensionnement thermique d’un coffret, notamment en présence de plusieurs départs protégés côte à côte.
