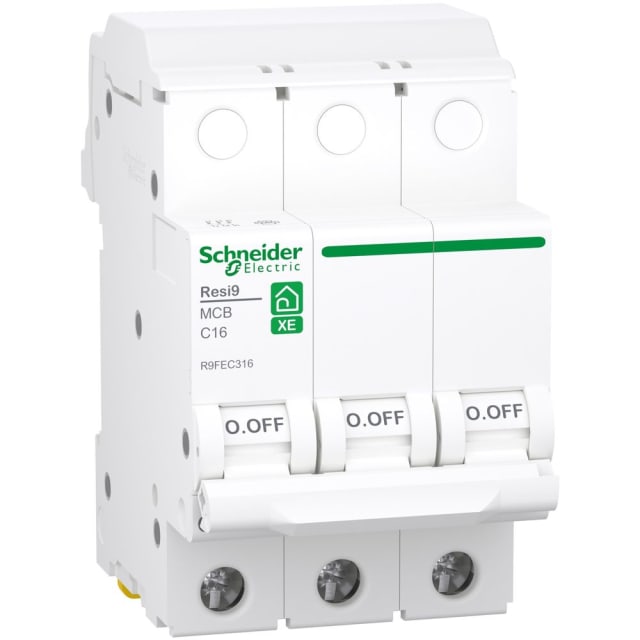

Disjoncteur 3P 16A courbe C 3kA 230V R9FEC316

Disjoncteur tripolaire 16A pour la protection des circuits en tableau

Ce disjoncteur modulaire 3P 16A courbe C de la gamme Resi9 XE est conçu pour assurer la protection des circuits électriques triphasés contre les surcharges et les courts-circuits. Son calibre 16 A convient aux départs nécessitant une coupure sur trois pôles protégés, avec un format compact de 3 modules qui facilite son intégration dans le tableau. C’est une solution adaptée lorsque l’on recherche un disjoncteur tripolaire clair à identifier, simple à implanter et cohérent avec une distribution électrique modulaire.

Courbe C adaptée aux usages électriques courants

La courbe de déclenchement C permet de protéger efficacement les circuits alimentant des charges usuelles avec appel de courant modéré au démarrage. Elle convient particulièrement aux applications où l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection précise contre les défauts. Ce positionnement en fait un choix pertinent pour de nombreux circuits triphasés en environnement résidentiel ou petit tertiaire, dès lors que le dimensionnement global de l’installation est correctement défini.

Pouvoir de coupure 3 kA et protection sur les trois pôles

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V, et protège les trois pôles actifs. Il est ainsi conçu pour interrompre un défaut tout en assurant la continuité d’une architecture de protection cohérente dans le tableau. Sa classe de limitation énergétique 3 constitue un point important pour mieux contenir les effets thermiques et dynamiques liés à un court-circuit en aval.

Format modulaire compact et raccordement pratique

Avec une largeur de 3 unités de division et une profondeur totale de 45,3 mm, ce disjoncteur 3P trouve facilement sa place dans les coffrets et tableaux de distribution modulaires. Il accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage. L’absence de neutre à raccorder simplifie aussi l’identification de son usage sur les circuits strictement tripolaires.

Caractéristiques électriques pour une intégration maîtrisée

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des données utiles pour l’intégration dans un ensemble de protection modulaire bien structuré. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son positionnement pour une utilisation en tableau dans des conditions d’emploi adaptées.

Protection IP20 et conditions d’utilisation en tableau

Ce modèle bénéficie d’un indice de protection IP20 et est destiné à être installé dans un coffret ou un tableau électrique approprié. Sa plage de fonctionnement de -25 à +40 °C permet son utilisation dans des conditions courantes d’exploitation, sous réserve du respect des règles de pose et de dimensionnement de l’installation. Il ne s’agit pas d’un appareil prévu pour un montage sous crépi ni pour recevoir des dispositifs supplémentaires, ce qui aide à bien cadrer son emploi dès la sélection du produit.

Un choix pertinent pour compléter une distribution Resi9 XE

Issu de la série Resi9 XE Protection Devices, ce disjoncteur tripolaire 16A s’intègre logiquement dans un projet de tableau recherchant une présentation homogène et une sélection lisible des protections. Pour l’installateur comme pour l’acheteur averti, il permet de cibler précisément un disjoncteur modulaire 3P 16A courbe C 3 kA destiné à la protection de circuits triphasés, avec des caractéristiques techniques nettes et sans confusion avec les versions 1P+N ou 3P+N.
