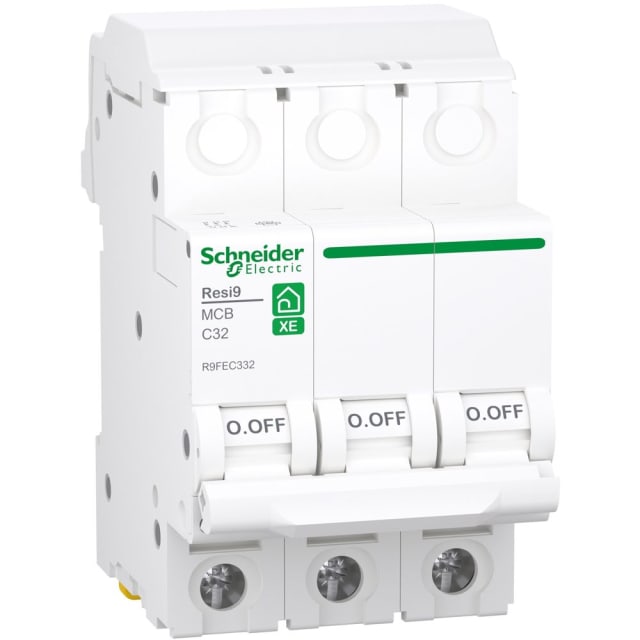

Disjoncteur 3P 32A courbe C 3000A 230V R9FEC332

Disjoncteur tripolaire 32 A courbe C pour la protection des départs triphasés

Ce disjoncteur modulaire 3P 32 A courbe C de la gamme Resi9 XE est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Sa configuration tripolaire protège les trois phases, ce qui en fait une solution adaptée aux départs d’alimentation de tableaux, aux circuits techniques et à de nombreux usages en distribution électrique nécessitant un calibre de 32 A.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant un courant d’appel modéré au démarrage. Elle permet d’assurer une protection cohérente sur des lignes alimentant par exemple certains équipements triphasés, tout en limitant les déclenchements intempestifs lors des mises sous tension. Ce positionnement en fait un choix pertinent pour les applications de protection générale en environnement résidentiel et petit tertiaire.

Pouvoir de coupure 3 kA et protection contre surcharge et court-circuit

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V, ce disjoncteur assure la coupure du circuit en cas de défaut tout en couvrant la double fonction de protection contre les surcharges et contre les courts-circuits. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer lors du défaut, ce qui contribue à la protection de l’installation en aval.

Format modulaire compact pour intégration en tableau électrique

Son encombrement de 3 modules facilite l’intégration dans un coffret ou un tableau lorsque l’optimisation de l’espace est importante. Sa profondeur totale de 45,3 mm favorise une implantation propre dans les enveloppes prévues pour appareillage modulaire. Ce format compact simplifie la composition de rangées équilibrées pour la protection et la distribution électrique.

Raccordement pratique sur conducteurs rigides ou souples

Ce modèle accepte le raccordement de conducteurs monofiliaires de 1 à 35 mm² ainsi que de conducteurs multifilaires de 1 à 25 mm². Cette plage de section apporte de la souplesse au moment du câblage, que ce soit pour une alimentation principale ou pour un départ dédié. L’absence de neutre raccordable confirme qu’il s’agit bien d’un disjoncteur tripolaire destiné à la coupure et à la protection des trois phases uniquement.

Caractéristiques électriques adaptées à une distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour une utilisation en protection modulaire sur réseau AC. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage en environnement d’installation électrique classique.

Utilisation en intérieur dans des conditions d’exploitation maîtrisées

Ce disjoncteur présente un indice de protection IP20 et est prévu pour fonctionner dans une plage de température ambiante de -25 à +40 °C. Il est destiné à une installation en tableau, dans un environnement adapté à l’appareillage modulaire. L’absence de possibilité d’ajout de dispositifs supplémentaires oriente ce produit vers un besoin simple, direct et lisible : protéger un circuit triphasé 32 A avec une implantation rapide et sans complexité inutile.
