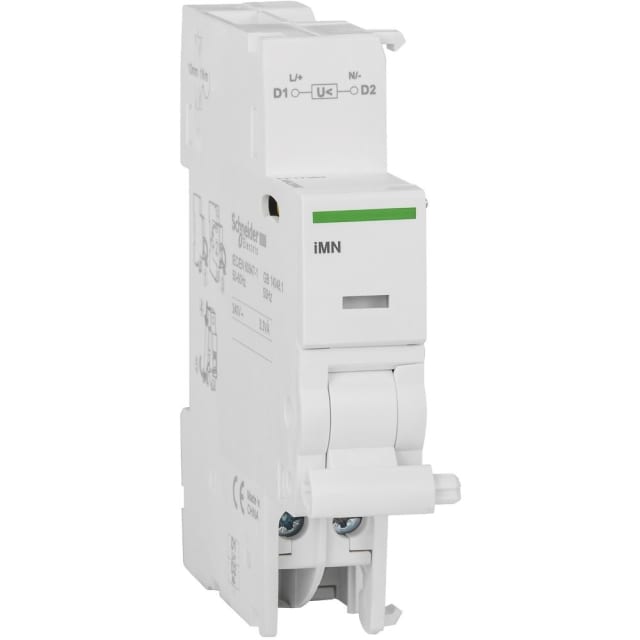

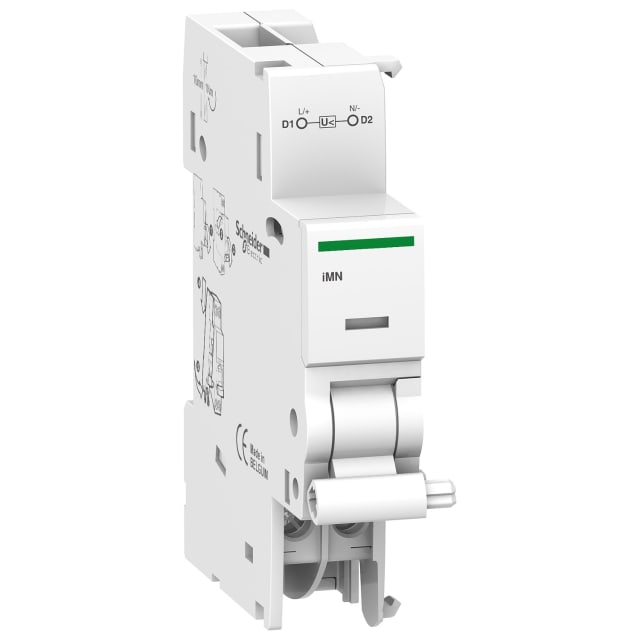

Déclencheur à minimum de tension iMN 230V A9A26960

Déclencheur à minimum de tension pour sécuriser la coupure en cas de baisse de tension

Le déclencheur à minimum de tension iMN 230V est un auxiliaire modulaire conçu pour provoquer l’ouverture automatique de l’appareil associé lorsque la tension d’alimentation de commande chute sous son seuil de maintien. Cette fonction est particulièrement recherchée dans les installations où une perte de tension ne doit pas permettre un redémarrage non maîtrisé. Une fois déclenché, l’ensemble ne peut pas être réenclenché tant que la tension n’a pas été rétablie, ce qui en fait une solution adaptée aux circuits nécessitant une logique de sécurité simple et directe.

Compatible avec plusieurs appareils modulaires de la gamme Acti9

Ce déclencheur est prévu pour un montage avec des appareillages modulaires de la série Acti9, notamment des disjoncteurs et appareils associés compatibles de type iC60, iID, iDPN Vigi et iSW-NA. Son montage sur appareil permet d’ajouter une fonction de déclenchement par sous-tension sans modifier l’architecture générale du tableau. Il convient aux ensembles jusqu’à 4 pôles et à une intensité maximale de 63 A sur l’unité principale associée, ce qui facilite son intégration dans de nombreux coffrets et tableaux de distribution.

Fonction de prévention contre le redémarrage intempestif

Ce modèle agit dès que la tension de commande devient insuffisante, avec un déclenchement lorsque la tension d’entrée diminue dans une plage de l’ordre de 70 % à 35 % de la tension nominale. Cette logique empêche la refermeture de l’appareil tant que l’alimentation n’est pas revenue à un niveau normal. Dans la pratique, cela permet de mieux maîtriser les remises en service après coupure secteur, arrêt volontaire ou chute de tension, en évitant qu’un circuit ne reparte sans action de commande adaptée.

Alimentation 220 à 240 V AC pour circuits de commande standards

Le déclencheur iMN fonctionne en courant alternatif avec une tension de commande 220 à 240 V AC, en 50/60 Hz. Cette plage d’utilisation correspond aux besoins courants des circuits de commande en environnement tertiaire, industriel léger ou technique. Son choix est pertinent lorsque l’installation requiert un déclencheur à sous-tension alimenté en 230 V, avec une cohérence simple entre la commande et l’appareil modulaire protégé.

Format modulaire compact pour intégration dans le tableau

Son encombrement modulaire facilite l’intégration dans les tableaux électriques où la place disponible doit être optimisée. Les données techniques indiquent une largeur d’une unité de division dans les métadonnées, tandis que la description fabricant mentionne une largeur de 2 pas de 9 mm : dans les deux cas, on reste sur un accessoire compact destiné à une implantation latérale ou adjacente sur appareil modulaire compatible. Ce faible encombrement permet d’ajouter une fonction de sécurité sans alourdir inutilement la composition du coffret.

Usage adapté aux arrêts d’urgence et aux circuits de machines

Le déclencheur à minimum de tension est couramment utilisé dans les chaînes de commande intégrant un bouton-poussoir d’arrêt d’urgence ou une logique de coupure par disparition de tension. Il contribue à sécuriser les circuits d’alimentation de plusieurs machines ou sous-ensembles techniques en imposant un réarmement cohérent après défaut ou coupure. Pour l’installateur comme pour l’exploitant, cela apporte une fonction de déclenchement claire, lisible et facile à intégrer dans une logique de protection modulaire.

Un auxiliaire technique pertinent pour compléter une protection modulaire

Ce déclencheur iMN 230V constitue un complément utile lorsqu’un disjoncteur modulaire ou un appareil de la gamme compatible doit assurer non seulement la protection, mais aussi une ouverture automatique liée à la présence de tension de commande. Sa fonction spécialisée répond à un besoin précis : transformer un appareil modulaire standard en élément capable de s’ouvrir sur sous-tension et de rester inhibé tant que la tension n’est pas revenue. Pour un tableau électrique exigeant une fonction de sécurité additionnelle, c’est un choix cohérent, lisible et directement orienté usage.
