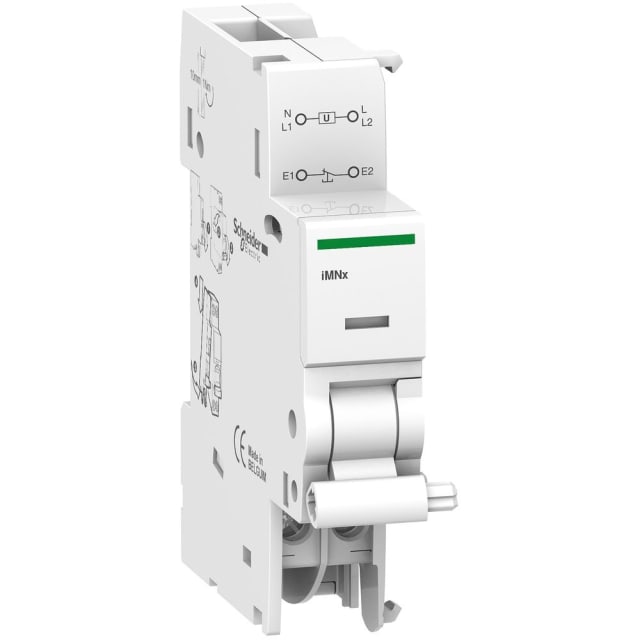

Déclencheur à minimum de tension 240V AC iMNx A9A26969

Déclencheur à minimum de tension 240 V AC pour appareillage modulaire Acti9

Ce déclencheur à minimum de tension iMNx est un auxiliaire de commande conçu pour provoquer l’ouverture de l’appareil associé lorsque le circuit de commande est ouvert. Il s’intègre dans l’environnement modulaire Acti9 et répond aux besoins de coupure commandée sur tableaux électriques, en particulier lorsque l’installation exige une fonction de déclenchement à sous-tension clairement identifiée et facile à intégrer dans une architecture de protection existante.

Commande de déclenchement adaptée aux protections jusqu’à 63 A et 4 pôles

Ce modèle est prévu pour être monté sur un disjoncteur et convient à une unité de contact principale jusqu’à 4 pôles, avec une intensité maximale associée de 63 A. Cette configuration en fait une solution cohérente pour de nombreuses applications de distribution électrique modulaire, où l’on recherche un accessoire de déclenchement compact, lisible et compatible avec des appareillages de protection courants de la gamme concernée.

Fonction sous-tension en 220 à 240 V AC pour circuits de commande

Le produit fonctionne en courant alternatif avec une tension assignée d’emploi de 220 à 240 V AC, en 50/60 Hz. Sa fonction de déclencheur à sous-tension permet d’intégrer une logique de sécurité ou de commande dans le tableau, tout en restant adaptée aux circuits de commande en 240 V AC. Ce positionnement technique facilite le choix pour les installateurs qui doivent maintenir une cohérence entre l’alimentation de commande et les auxiliaires de déclenchement du coffret.

Comportement utile en exploitation pour éviter les déclenchements inadaptés

L’iMNx est conçu pour déclencher l’appareil associé par ouverture du circuit de commande. Un point important de son fonctionnement est qu’une simple chute de la tension d’alimentation ne provoque pas le déclenchement de l’appareil associé. Cette caractéristique permet de mieux maîtriser le comportement de l’installation dans les environnements où de petites variations de tension peuvent apparaître, sans rechercher d’effet parasite sur la protection commandée.

Format modulaire compact pour une intégration propre au tableau

Avec un encombrement réduit en appareillage modulaire, ce déclencheur s’intègre facilement dans les tableaux de répartition et ensembles de distribution où la place disponible doit être optimisée. Sa conception dédiée au montage sur appareil permet une mise en œuvre claire, sans ajout d’éléments de signalisation inutiles, puisque ce modèle n’intègre ni contact de fermeture, ni contact d’ouverture, ni commutateur auxiliaire supplémentaire.

Repérage visuel simple de la position déclenchée

Un indicateur mécanique rouge en face avant permet d’identifier rapidement la position déclenchée du dispositif associé. Ce repérage visuel améliore la lecture de l’état de l’appareillage en façade de tableau, ce qui facilite les opérations de contrôle, de diagnostic et d’intervention lors de la maintenance ou de la remise en service.

Utilisation dans des environnements techniques aux contraintes étendues

Ce déclencheur à minimum de tension est prévu pour fonctionner dans une large plage de température, avec une utilisation annoncée jusqu’à 70 °C et un stockage possible jusqu’à 85 °C. Il répond également à la norme CEI/EN 60947-5-1. Pour les professionnels qui équipent des tableaux ou coffrets installés dans des environnements techniques exigeants, ces éléments constituent des repères utiles pour sélectionner un auxiliaire de commande compatible avec les contraintes d’exploitation du site.
