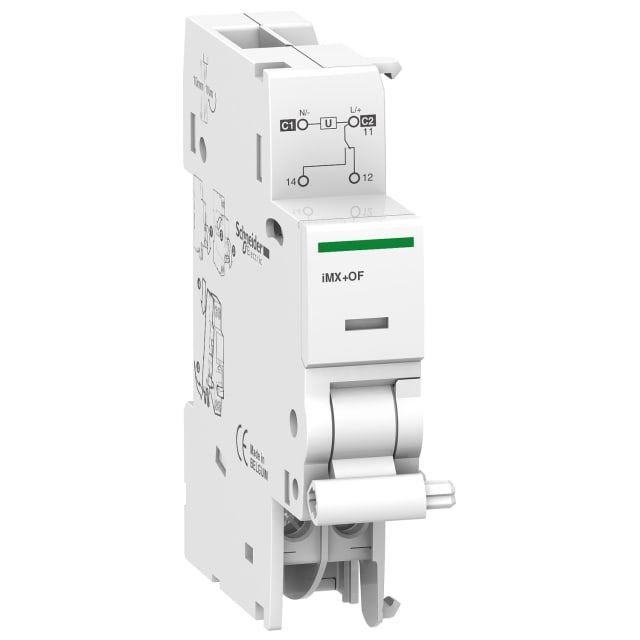

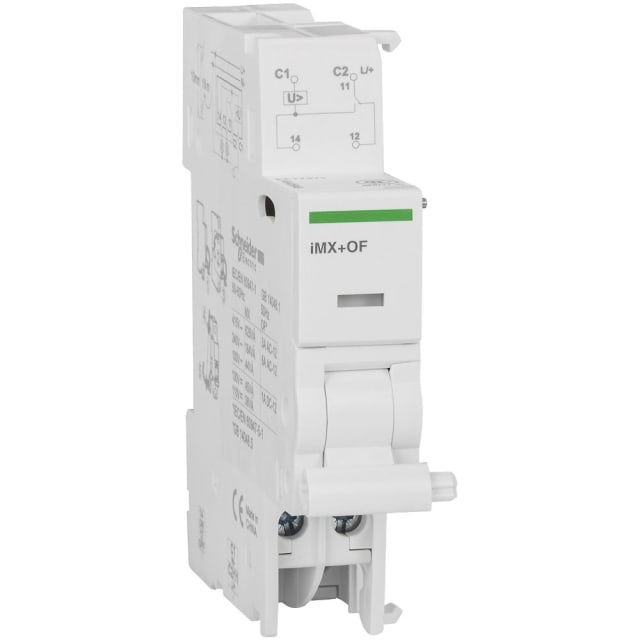

Déclencheur MX avec contact OF iMX+OF Acti9 A9A26946

Déclenchement à distance avec signalisation intégrée

Le déclencheur MX avec contact OF iMX+OF Acti9 est un auxiliaire modulaire conçu pour provoquer l’ouverture de l’appareil associé dès qu’il est alimenté. Il intègre en plus un contact de signalisation ouvert/fermé qui permet de remonter l’état de l’appareil en local ou à distance. Cette double fonction est particulièrement utile pour les architectures de protection où l’on recherche à la fois une commande de déclenchement électrique et une information de position claire.

Conçu pour les appareillages modulaires Acti9 compatibles

Ce modèle est destiné au montage sur disjoncteur et s’utilise avec des appareils modulaires compatibles de la gamme Acti9, notamment sur des configurations de type iC60, iID, iDPN Vigi et iSW-NA. Il convient aux ensembles jusqu’à 4 pôles et pour une intensité maximale de 63 A sur l’unité principale associée. Ce positionnement en fait un accessoire cohérent pour compléter un tableau électrique nécessitant une fonction de coupure commandée.

Commande par courant de travail pour arrêt d’urgence ou déclenchement déporté

Sa fonction de déclencheur par courant de travail répond aux besoins de coupure commandée depuis un bouton-poussoir normalement ouvert ou depuis une logique de commande déportée. Dès l’alimentation de la bobine, l’appareil associé déclenche. Cette solution est adaptée aux scénarios d’arrêt d’urgence, de mise en sécurité d’un circuit ou de commande technique dans une armoire modulaire.

Contact inverseur pour retour d’état de l’appareil

Le module dispose d’un contact sous forme de commutateur, sans contact à fermeture ni à ouverture supplémentaire dédié en sortie séparée. Ce contact OF permet d’indiquer la position ouverte ou fermée de l’appareil associé, ce qui facilite l’exploitation des informations d’état dans une supervision, une signalisation en façade ou un report vers un automate. L’intérêt est de combiner action et information dans un seul accessoire latéral.

Caractéristiques électriques adaptées aux circuits de commande

Ce déclencheur fonctionne en tension alternative et accepte une tension de dimensionnement jusqu’à 415 V. Son courant de coupure de mesure est donné pour 6 A, ce qui le rend pertinent pour les circuits de signalisation et de commande conformes à ce niveau d’utilisation. La plage d’emploi annoncée pour cette version couvre les besoins courants en commande modulaire, avec une exploitation pensée pour les environnements de distribution électrique tertiaires et techniques.

Format modulaire compact pour intégration en tableau

Avec une largeur indiquée en unités de division de 1 dans les données techniques, et une conception issue de l’écosystème modulaire Acti9, ce déclencheur s’intègre facilement à proximité immédiate de l’appareil principal. Son format compact simplifie l’implantation dans les coffrets et tableaux lorsqu’il faut ajouter une fonction de déclenchement sans alourdir l’encombrement global de la rangée.

Un accessoire utile pour les tableaux de protection et de distribution

Dans une installation de distribution, ce déclencheur MX avec contact OF répond à un besoin très concret : couper à distance et connaître l’état réel de l’appareil associé. Il constitue donc un choix pertinent pour les tableaux nécessitant une commande électrique, une logique de sécurité ou une remontée d’information d’exploitation. Pour l’installateur comme pour l’exploitant, il apporte une fonction technique précise, lisible et directement exploitable dans l’appareillage modulaire.
