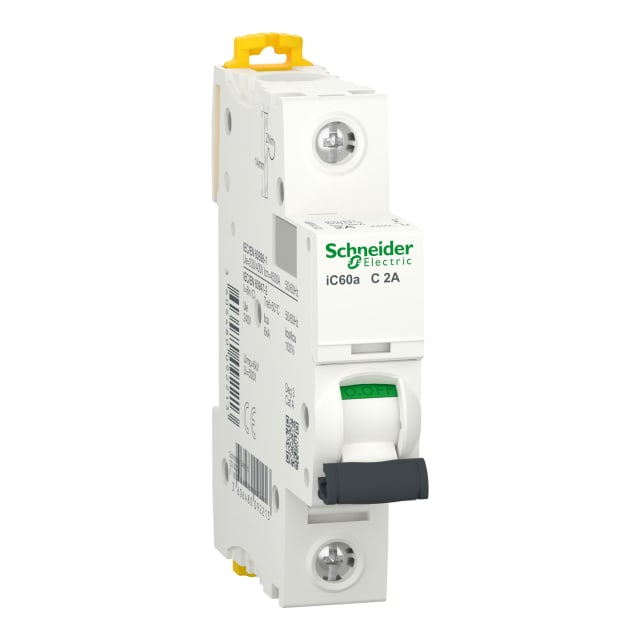

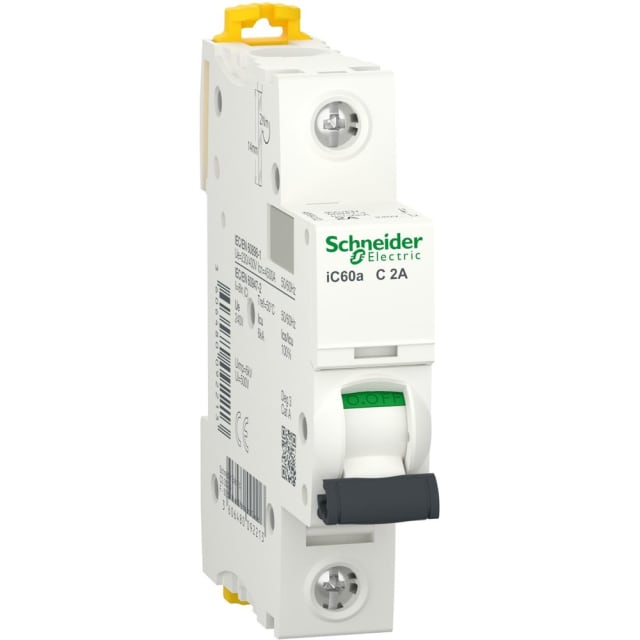

Disjoncteur modulaire 1P 2A courbe C A9F64102
Disjoncteur modulaire 1P 2A courbe C Acti9 iC60, pour protection des circuits monophasés, avec pouvoir de coupure 4,5 kA, format 1 module, montage sur tableau électrique.
13.90€ HTVA
Sur commande : 11 à 18 jours
Sur commande : 11 à 18 jours
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 13.90€ | 0% |
| 3-5 | 13.62€ | 2% |
| 6-10 | 13.48€ | 3% |
| 11+ | 13.34€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4106889 |
Réf. 4106889
Disjoncteur modulaire 1P 2A courbe C A9F64102
Modèle sélectionné
|
1 | 2 A | non | Sur commande | 13.90€ HTVA par 1 pièce Sur commande |
| 4106540 |
Réf. 4106540
Disjoncteur miniature 2P 16A courbe C A9F64216
|
2 | 16 A | non | En stock | 12.99€ HTVA par 1 pièce En stock |
| 4106543 |
Réf. 4106543
Disjoncteur bipolaire 20A courbe C 10kA A9F64220
|
2 | 20 A | non | En stock | 12.68€ HTVA par 1 pièce En stock |
| 4107250 |
Réf. 4107250
Disjoncteur miniature 1P 4A courbe C A9F64104
|
1 | 4 A | non | En stock | 13.57€ HTVA par 1 pièce En stock |
| 4107251 |
Réf. 4107251
Disjoncteur modulaire 1P 6A courbe C A9F64106
|
1 | 6 A | non | En stock | 10.49€ HTVA par 1 pièce En stock |
| 4107258 |
Réf. 4107258
Disjoncteur modulaire 2P 2A courbe C iC60a A9F64202
|
2 | 2 A | non | Sur commande | 26.06€ HTVA par 1 pièce Sur commande |
| 4107259 |
Réf. 4107259
Disjoncteur miniature 2P 4A courbe C A9F64204
|
2 | 4 A | non | En stock | 26.72€ HTVA par 1 pièce En stock |
| 4107260 |
Réf. 4107260
Disjoncteur miniature 2P 6A courbe C A9F64206
|
2 | 6 A | non | En stock | 19.21€ HTVA par 1 pièce En stock |
| 4107261 |
Réf. 4107261
Disjoncteur miniature 2P 10A courbe C A9F64210
|
2 | 10 A | non | En stock | 12.68€ HTVA par 1 pièce En stock |
| 4107262 |
Réf. 4107262
Disjoncteur miniature 2P 25A courbe C A9F64225
|
2 | 25 A | non | En stock | 20.57€ HTVA par 1 pièce En stock |
| 4107263 |
Réf. 4107263
Disjoncteur miniature 2P 32A courbe C iC60a A9F64232
|
2 | 32 A | non | En stock | 20.57€ HTVA par 1 pièce En stock |
| 4107264 |
Réf. 4107264
Disjoncteur modulaire iC60a 2P 40A courbe C A9F64240
|
2 | 40 A | non | Sur commande | 22.57€ HTVA par 1 pièce Sur commande |
| 4107269 |
Réf. 4107269
Disjoncteur tripolaire 16A courbe C iC60a A9F64316
|
3 | 16 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107270 |
Réf. 4107270
Disjoncteur tripolaire 20A courbe C iC60a A9F64320
|
3 | 20 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107271 |
Réf. 4107271
Disjoncteur triphasé 25A courbe C 3 pôles A9F64325
|
3 | 25 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107272 |
Réf. 4107272
Disjoncteur tripolaire 32A courbe C iC60a A9F64332
|
3 | 32 A | non | En stock | 37.41€ HTVA par 1 pièce En stock |
| 4107273 |
Réf. 4107273
Disjoncteur triphasé 40A courbe C iC60a A9F64340
|
3 | 40 A | non | En stock | 43.38€ HTVA par 1 pièce En stock |
| 4107276 |
Réf. 4107276
Disjoncteur miniature 4P 6A courbe C A9F64406
|
4 | 6 A | non | En stock | 51.32€ HTVA par 1 pièce En stock |
| 4107277 |
Réf. 4107277
Disjoncteur modulaire 4 pôles 10A courbe C A9F64410
|
4 | 10 A | non | En stock | 51.32€ HTVA par 1 pièce En stock |
| 4107278 |
Réf. 4107278
Disjoncteur tétrapolaire 16A courbe C iC60a A9F64416
|
4 | 16 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107279 |
Réf. 4107279
Disjoncteur tétrapolaire 20A courbe C A9F64420
|
4 | 20 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107280 |
Réf. 4107280
Disjoncteur modulaire 4P 25A courbe C A9F64425
|
4 | 25 A | non | En stock | 48.62€ HTVA par 1 pièce En stock |
| 4107281 |
Réf. 4107281
Disjoncteur modulaire 4P 32A courbe C A9F64432
|
4 | 32 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107282 |
Réf. 4107282
Disjoncteur 4 pôles 40A courbe C iC60a A9F64440
|
4 | 40 A | non | En stock | 55.52€ HTVA par 1 pièce En stock |
| 4130688 |
Réf. 4130688
Disjoncteur tétrapolaire 50A courbe C A9F64450
|
4 | 50 A | oui | Sur commande | 86.55€ HTVA par 1 pièce Sur commande |
| 4130718 |
Réf. 4130718
Disjoncteur 4 pôles 63A courbe C iC60a A9F64463
|
4 | 63 A | non | Sur commande | 95.76€ HTVA par 1 pièce Sur commande |
| 4367704 |
Réf. 4367704
Disjoncteur modulaire iC60a 2P 63A courbe C A9F64263
|
2 | 63 A | non | En stock | 39.72€ HTVA par 1 pièce En stock |
| 4406908 |
Réf. 4406908
Disjoncteur modulaire 2P 50A courbe C iC60a A9F64250
|
2 | 50 A | oui | Sur commande | 33.92€ HTVA par pièce Sur commande |
Disjoncteur modulaire 1P 2A courbe C pour la protection précise des petits circuits
Ce disjoncteur modulaire 1P 2A courbe C Acti9 iC60a est conçu pour protéger efficacement un circuit monophasé contre les surcharges et les courts-circuits. Avec son calibre de 2 A et son unique pôle protégé, il convient particulièrement aux départs de faible intensité nécessitant une protection sélective et bien dimensionnée dans un tableau électrique. Son format modulaire facilite son intégration dans les coffrets de distribution courants.
Courbe C adaptée aux usages standards avec appel de courant modéré
La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en maintenant une protection adaptée contre les défauts. Ce comportement en fait un choix pertinent pour des circuits techniques, de commande ou d’alimentation spécifique où un disjoncteur trop sensible pourrait provoquer des coupures intempestives. Le courant nominal de 2 A aide à protéger la ligne au plus juste lorsque l’installation impose un faible calibre.
Pouvoir de coupure dimensionné pour une protection modulaire en tableau
Ce modèle dispose d’un pouvoir de coupure assigné de 4,5 kA selon EN 60898 et de 6 kA selon IEC 60947-2 à 230 V. Il est ainsi adapté à la protection des circuits basse tension dans les installations modulaires où la maîtrise du niveau de court-circuit est essentielle. Sa classe de limitation énergétique 3 participe à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les équipements situés en aval.
Encombrement réduit et montage simple sur rail DIN
Avec une largeur de 1 module et une profondeur totale de 44,5 mm, ce disjoncteur unipolaire s’intègre facilement dans les tableaux électriques compacts. Le montage sur rail DIN permet une pose rapide et une organisation propre des protections. Sa conception autorise également l’ajout de dispositifs supplémentaires compatibles, pratique pour faire évoluer le tableau sans remplacer l’appareil principal.
Raccordement souple pour conducteurs rigides et souples
Le bornier accepte des conducteurs monofiliaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit en création de tableau, en extension d’installation ou lors d’une maintenance. L’absence de neutre raccordé confirme qu’il s’agit bien d’un disjoncteur 1P dédié à la coupure et à la protection d’un seul pôle.
Caractéristiques électriques adaptées aux environnements techniques courants
Ce disjoncteur fonctionne en courant alternatif sur une tension de dimensionnement de 230 V et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de performance cohérent pour les applications de distribution modulaire. La catégorie de surtension 2 et le degré de pollution 3 le destinent à une utilisation en enveloppe adaptée, dans des conditions d’exploitation conformes aux pratiques de câblage en tableau.
Repérage, maintenance et exploitation facilités
Issu de la gamme Acti9 iC60a, ce disjoncteur intègre des fonctions appréciées en exploitation, notamment un indicateur de défaut permettant d’identifier plus rapidement le circuit concerné, ainsi qu’un témoin de séparation mécanique des contacts utile lors des opérations de maintenance. Son indice de protection IP20 au niveau de l’appareil et sa plage de fonctionnement étendue de -35 à 70 °C en font une solution adaptée aux armoires et tableaux électriques soumis à des contraintes d’usage variées.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 4.5 kA |
|---|---|
| Nombre de pôles (total) | 1 |
| Courant nominal | 2 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 1 |
| Largeur en unités de division | 1 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 4.5 kA |
| Tension de dimensionnement | 230 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 6 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 2 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 1.9 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,112 kg |
Produits de la même série que le produit consulté
Ce disjoncteur 1P 2 A est-il adapté à une ligne de commande ou d’éclairage ?
Oui, c’est le type d’usage le plus courant pour un disjoncteur 2 A unipolaire : protéger un petit circuit de commande, de signalisation ou d’éclairage très peu chargé. Pour un usage précis, il faut toujours vérifier la section des conducteurs et le circuit à protéger.
Que signifie la courbe C sur ce disjoncteur Acti9 iC60 ?
La courbe C correspond à un déclenchement magnétothermique prévu pour accepter des appels de courant modérés au démarrage, ce qui la rend adaptée à de nombreux circuits usuels. Sur la gamme iC60, la courbe C est donnée pour un déclenchement magnétique d’environ 7 à 10 fois le calibre.
Peut-on l’installer dans un tableau modulaire standard ?
Oui, ce disjoncteur est un appareil modulaire au format 1 module, prévu pour un montage sur rail DIN dans un tableau électrique compatible.
Ce disjoncteur peut-il recevoir des accessoires ?
Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. En pratique, cela signifie qu’il peut être associé à certains accessoires de la gamme Acti9 iC60, sous réserve de compatibilité exacte avec la référence.
Quelle section de câble peut être raccordée sur ce disjoncteur ?
La fiche indique une plage de raccordement de 1 à 25 mm² en conducteur monofilaire et de 1 à 16 mm² en conducteur multifilaire. Il faut respecter ces limites et le couple de serrage prescrit par la notice de pose.
Ce disjoncteur assure-t-il une protection contre les contacts directs ?
Non. Son indice IP20 indique une protection limitée contre le contact avec des doigts, mais cela ne remplace pas une installation dans un tableau fermé et conforme aux règles de sécurité.
Peut-on l’utiliser en remplacement d’un autre disjoncteur Acti9 iC60 ?
Oui, si l’encombrement, le nombre de pôles, le calibre, la courbe et les accessoires éventuels sont identiques ou compatibles. Avant remplacement, il faut vérifier la référence exacte et la configuration du tableau.
