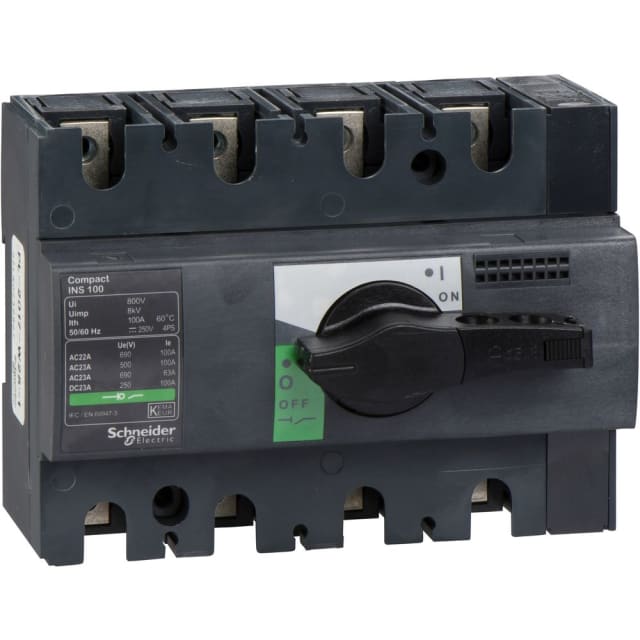

Interrupteur-sectionneur Interpact INS100 4P 100A 28909

Interrupteur-sectionneur 4 pôles 100 A pour coupure et isolement en charge

L’Interrupteur-sectionneur Interpact INS100 4P 100A est conçu pour assurer la coupure et l’isolement d’un circuit électrique en charge dans les tableaux de distribution et les installations techniques. Sa configuration 4 pôles convient aux réseaux nécessitant une séparation simultanée de l’ensemble des conducteurs concernés, avec un calibre de 100 A adapté aux applications tertiaires et industrielles.

Format encastrable pratique pour intégration en armoire et tableau

Ce modèle se présente sous forme d’appareil à encastrer avec technique d’insertion définitive, ce qui facilite son intégration dans un coffret ou une enveloppe de distribution. Il est compatible avec une fixation frontale à 4 trous, une fixation frontale centrale ainsi qu’un montage en distributeur. Son encombrement compact de 90 mm de large, 85 mm de haut et 62,5 mm de profondeur permet une implantation soignée lorsque l’espace disponible dans le tableau doit être maîtrisé.

Commande rotative longue pour manœuvre claire et sécurisée

L’appareil est équipé d’une prise rotative longue de couleur noire, pensée pour offrir une commande franche et lisible en façade. Cette exécution est particulièrement appréciée lorsque l’on recherche une manœuvre simple pour la mise hors tension d’une partie d’installation. La fonction verrouillable renforce le contrôle d’accès à la commande, un point utile lors des opérations de maintenance ou d’intervention technique.

Utilisation en interrupteur principal et en coupure de maintenance

Cet Interpact INS100 peut être utilisé comme interrupteur principal ainsi que comme interrupteur de maintenance ou de réparation. Il répond ainsi aux besoins courants de sectionnement dans les armoires électriques, qu’il s’agisse d’assurer une coupure générale d’équipement ou d’isoler une ligne pour intervention. En revanche, cette version n’est pas donnée comme dispositif d’arrêt d’urgence ni comme interrupteur de sécurité dédié, ce qui permet de bien cibler son usage dans une architecture électrique cohérente.

Tenue électrique adaptée aux réseaux basse tension exigeants

Avec une tension de service nominale jusqu’à 690 V et un courant permanent nominal de 100 A en CA-21 à 400 V, cet interrupteur-sectionneur répond aux exigences des circuits de distribution basse tension. Sa puissance de service de dimensionnement à CA-23, 400 V, atteint 45 kW, ce qui le rend pertinent pour des charges nécessitant une coupure adaptée aux usages de commutation plus sévères. Le courant de court-circuit conditionnel de 65 kA et la tenue de courte durée Icw de 5,5 kA apportent des repères utiles pour le choix dans une coordination d’ensemble.

Raccordement à vis et configuration sobre pour installation maîtrisée

Le raccordement principal s’effectue par vis, une solution classique et recherchée pour obtenir un serrage direct et une mise en œuvre maîtrisée sur de nombreuses installations. L’appareil dispose d’un commutateur unique et n’intègre pas de commande moteur. Aucun déclencheur de tension optionnel ni entraînement moteur n’est prévu sur cette version, ce qui oriente clairement ce produit vers une exploitation manuelle simple, directe et sans complexité inutile.

Protection frontale IP40 et données utiles pour le choix en tableau

La face avant bénéficie d’un indice de protection IP40, adapté à une intégration dans une enveloppe ou un tableau où la protection de façade fait partie des critères de sélection. La présence de 2 contacts auxiliaires inverseurs est également à prendre en compte si le projet prévoit un report d’état ou une logique de signalisation. Pour un achat sans erreur, ce modèle correspond bien à un interrupteur-sectionneur Interpact INS100 en 4 pôles, 100 A, destiné aux fonctions de coupure, de sectionnement et d’isolement dans les ensembles de distribution électrique.
