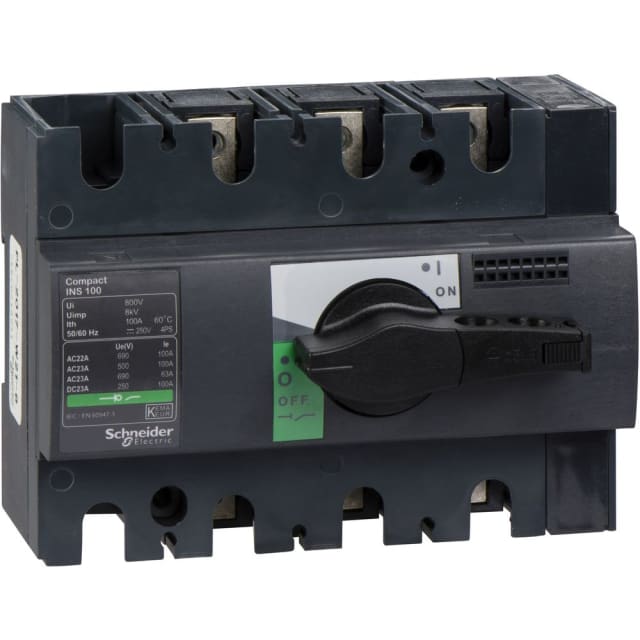

Interrupteur-sectionneur Interpact INS100 3P 100 A 28908

Interrupteur-sectionneur 3 pôles 100 A pour coupure et isolement en distribution électrique

Cet interrupteur-sectionneur Interpact INS100 3P 100 A est conçu pour assurer la coupure en charge et l’isolement des circuits dans les tableaux électriques et ensembles de distribution. Avec ses 3 pôles et son courant nominal de 100 A, il répond aux besoins des installations où une commande manuelle franche, lisible et sécurisée est recherchée pour la mise hors tension d’un départ ou d’une alimentation.

Format compact adapté à l’intégration en coffret ou en armoire

Son format à encastrer avec technique d’insertion définitive facilite son intégration dans de nombreux montages. Ses dimensions contenues, 90 mm de largeur, 85 mm de hauteur et 62,5 mm de profondeur, permettent de l’installer dans des espaces maîtrisés tout en conservant une commande accessible en face avant. Il est adapté à une fixation frontale à 4 trous, à une fixation frontale centrale et à un montage en distributeur, ce qui apporte de la souplesse au moment de la conception ou du remplacement.

Commande rotative longue pour une manœuvre nette en face avant

L’appareil est équipé d’une prise rotative longue avec élément de commande noir. Cette configuration améliore la préhension et rend la manœuvre plus pratique lorsqu’il faut exploiter l’interrupteur depuis la porte ou la façade d’un coffret. Pour l’exploitant comme pour le mainteneur, la commande rotative participe à une lecture claire de la position de l’appareil et à une utilisation simple dans les opérations courantes de coupure.

Utilisation en interrupteur principal ou pour maintenance

Ce modèle peut être utilisé en tant qu’interrupteur principal mais aussi comme interrupteur de maintenance ou de réparation. Il convient donc particulièrement aux armoires, coffrets et équipements techniques qui nécessitent un organe de sectionnement clairement identifié pour isoler une partie de l’installation avant intervention. Sa fonction verrouillable est un atout concret pour empêcher toute remise sous tension non souhaitée pendant les opérations de maintenance.

Tenue électrique adaptée aux applications basse tension exigeantes

L’Interpact INS100 3P fonctionne jusqu’à une tension de service nominale de 690 V, avec un courant permanent nominal de 100 A en AC-21 à 400 V. Il affiche également une puissance de service de 45 kW en catégorie AC-23 à 400 V, ce qui le rend pertinent pour les circuits où la coupure de charges est plus contraignante. Son courant de court-circuit conditionnel atteint 65 kA et sa tenue de courte durée Icw est donnée pour 5,5 kA, des caractéristiques utiles pour l’intégration dans des ensembles de distribution correctement coordonnés.

Raccordement à vis et configuration simple à exploiter

Le raccordement principal par vis permet une mise en œuvre claire et directe dans les tableaux et coffrets. L’appareil dispose d’un seul organe de commutation et intègre 2 contacts auxiliaires inverseurs, sans contact auxiliaire ouvreur ni fermeur supplémentaire. Cette configuration intéressera les installateurs qui souhaitent disposer d’un sectionneur compact avec possibilités de signalisation ou de report d’état, sans complexifier inutilement l’appareillage.

Protection frontale IP40 pour intégration en environnement technique

Sa protection frontale IP40 convient à une implantation en environnement électrique maîtrisé, typiquement à l’intérieur d’une armoire ou d’un coffret. Cet interrupteur-sectionneur n’est pas configuré comme dispositif d’arrêt d’urgence ni comme interrupteur de sécurité dédié, ce qui permet de bien le positionner dans son usage réel : un appareil de coupure et de sectionnement destiné à la distribution, à l’isolement et à la maintenance des circuits.

Une solution pertinente pour tableaux, protections et distribution

Dans une logique d’équipement de tableau électrique, de rénovation d’armoire ou de création d’un départ de puissance, cet interrupteur-sectionneur Schneider Electric de la série Interpact INS/INV apporte une réponse lisible : 3 pôles, 100 A, commande rotative frontale, verrouillage possible et compatibilité avec plusieurs modes de fixation. C’est un choix particulièrement adapté lorsqu’il faut combiner encombrement réduit, fonction de coupure bien identifiée et intégration propre dans un ensemble de distribution électrique.
